Установка и подключение
Установка центрального блока управления

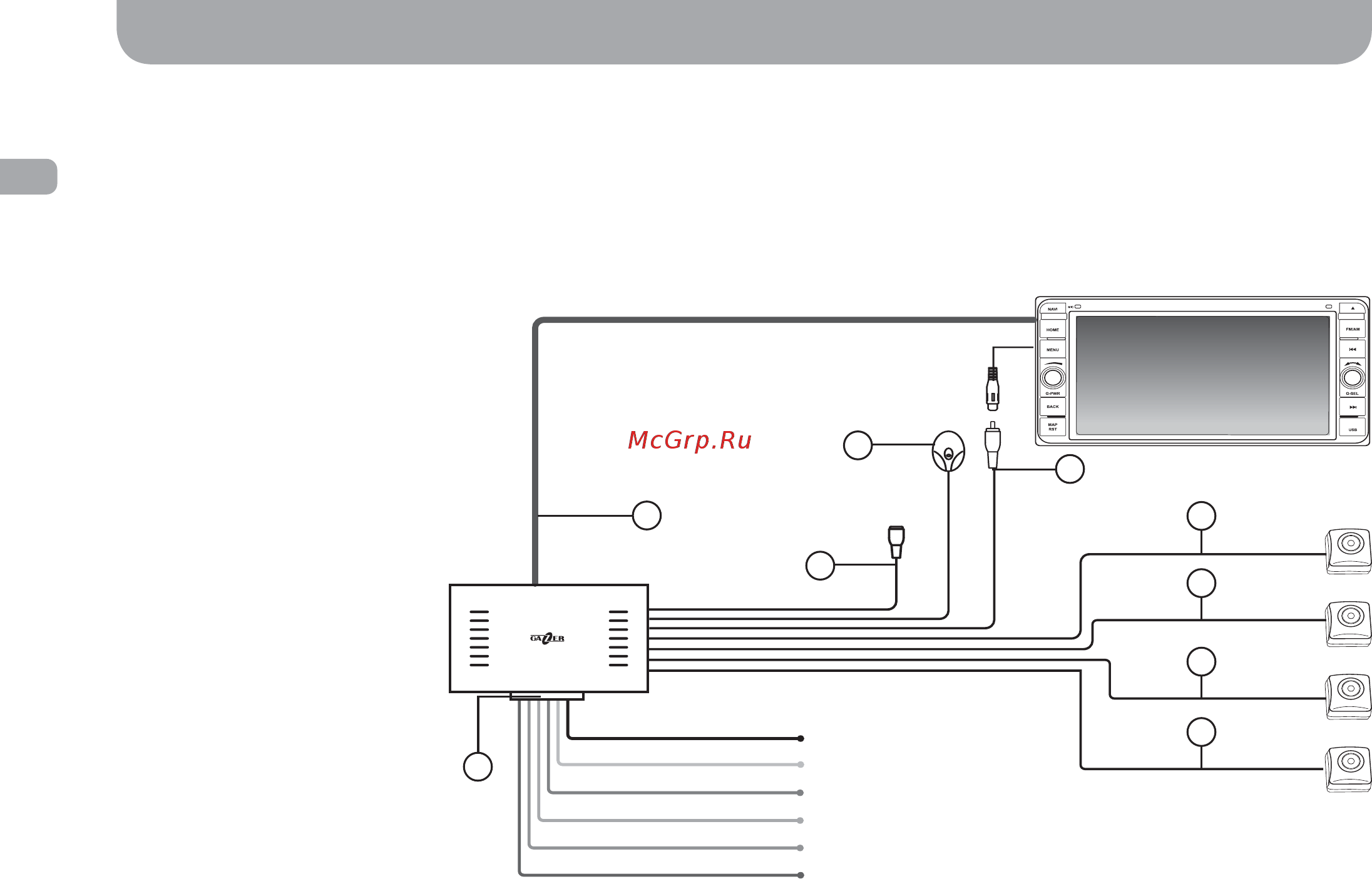

После установки камер произведите их подключение к центральному блоку управления в соответствии с цветом проводов (Рис. 3).
Производите установку центрального блока в передней части автомобиля (под рулевой колонкой или под водительским сиденьем).
Для корректной работы G-сенсора надежно зафиксируйте центральный блок на кузове или в другой неподвижной части салона
автомобиля. USB кабель разместите в легкодоступном месте, для удобного подключения USB накопителя и дальнейшего
копирования видеофайлов.
1. Синий кабель управления
монитором: переход в
режим просмотра кругового
видеообзора (+12В).
2. Разъем USB: подключение USB
накопителя для записи видео и
обновления ПО.
3. Черный разъем Jack 3.5 мм:
подключение приемника пульта
управления.
4. Желтый разъем AV:
подключение к монитору.
5. Черный разъем 4-х
контактный: подключение
передней камеры.
6. Желтый разъем 4-х
контактный: подключение
левой камеры бокового обзора.
7. Белый разъем 4-х
контактный:
подключение
правой камеры бокового обзора.
8. Красный разъем 4-х
контактный: подключение
задней камеры.
9. Разъем питания и управления.
Синий кабель
для управления
монитором
Черный
Желтый
Красный
Розовый
Оранжевый
Зеленый
GND
BAT+
ACC+
К сигналу левого поворота
К сигналу правого поворота
К сигналу включения задней передачи
9
1
4
5
6
7
8
2
3
Рис. 3
