Gazer CKR4400-F01 [46/57] Встановлення та підключення

Встановлення камер

Камера заднього огляду: Висота встановлення камери

заднього огляду повинна становити не менше 40 см від рівня

землі. Залежно від моделі системи, камера заднього огляду

встановлюється: штатно (для моделей Gazer CKR4400-ххх,

Gazer CKR4413-xxx) замість плафона підсвічування номерного

знака (зі збереженням функції підсвічування) або ручки відкриття

багажного відсіку (зі збереженням функції кнопки відкриття); за

допомогою універсального кріплення «метелик» (для моделі

Gazer CKR4400).

Камера переднього огляду: Висота встановлення камери

переднього огляду повинна становити не менше 40 см від рівня

землі. Залежно від моделі системи, камера переднього огляду

встановлюється: штатно (для моделей Gazer CKR4400-ххх,

Gazer CKR4413-xxx) в передню емблему автомобіля або в

оригінальне посадочне місце кузова; за допомогою універсального

кріплення «метелик» (для моделі

Gazer CKR4400).

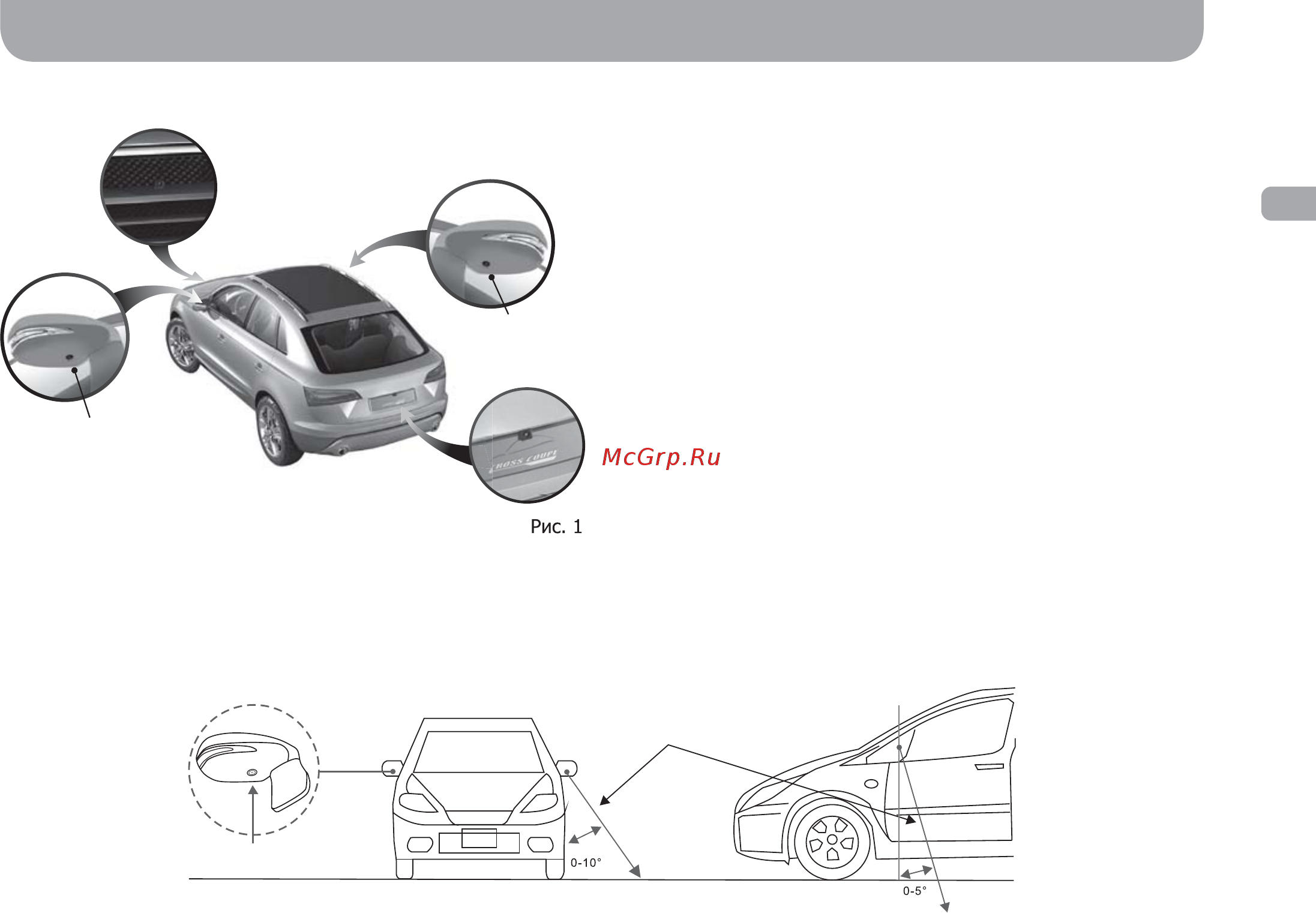

Камери бокового огляду: Висота встановлення камер бокового

огляду повинна становити не менше 40 см від рівня землі. Залежно від моделі системи, камери встановлюються: штатно (для

моделей Gazer CKR4400-ххх, Gazer CKR4413-xxx) замість нижніх частин бокових дзеркал; за допомогою монтажу в бокові дзеркала

(для моделі Gazer CKR4400).

Для встановлення універсальних камер бокового огляду потрібні 2 симетричних отвори в лівому

та правому бокових дзеркалах. Після

встановлення камер задайте необхідний кут огляду згідно з наступною схемою:

Кут огляду камери

Разміщення

камери

Ліва камера

Права камера

Задня

камера

Передня

камера

Рис. 2

Встановлення та підключення
