DÉCLARATION DE CONFORMITÉ DE LA CEE

La société Chicago Pneumatic Tool Company, 1800 Overview

Drive, Rock Hill, SC 29730 USA, déclare sous sa seule

responsabilité que le produit décrit ci-dessous est conforme à

la directive de juin 1998 du Conseil des communautés

(98/37/CE) portant sur l'harmonisation des lois des pays

membres relatives à l'outillage.

Dénomination Marteau pneumatique à faible impact CP7110

Catégorie Outil pneumatique avec queue de fixation de

0,401 pouce pour utilisation avec burin et divers accessoires

de la queue de fixation de 0,401 pouce - Aucune autre

utilisation n'est permise.

Numéro de série 03268P ou supérieur

Caractéristiques

Queue de fixation de 0,401 pouce (10 mm)

Course de 2,62 pouces (66 mm)

Pression d'air de 90 psi (6,2 bars)

3200 coups/mn

Standard type appliqué EN292

Standard national appliqué ISO 8662-2, ISO15744-2002

Nom et titre de l'émetteur Yves Antier, Directeur général de

Chicago Pneumatic Tool Company

Signature de l'émetteur

Lieu et date d'émission Rock Hill, SC 29730 USA, 31

octobre 2003

Niveaux de bruit et de vibrations*

Vibrations 9,0 m/s , selon ISO 8662-2.

*Ces valeurs ont été obtenues par des essais en laboratoire

conformément aux normes indiquées; elles ne peuvent pas

être utilisées pour l’évaluation des risques. Les valeurs

mesurées sur les lieux de travail individuels peuvent être

supérieures aux valeurs indiquées. Les valeurs d’exposition et

le risque de préjudice réels dépendent de l’utilisateur et de sa

condition physique, de la méthode de travail utilisée, de la

pièce de travail, de la conception de la station de travail et du

temps d’exposition. Chicago Pneumatic ne saurait être tenue

responsable des conséquences de l’utilisation des valeurs ci-

dessus au lieu des valeurs représentatives de l’exposition

réelle, dans les études de risques individuelles sur les lieux de

travail qui échappent à notre contrôle.

Niveau de pression acoustique 98 dB (A), I'incertitude 3 dB

(A), conformément à ISO15744-2002. Pour la puissance

acoustique ajouter 11 dB (A).

GUIDE D'UTILISATION

Alimentation en air comprimé

1. Cet outil doit être alimenté en air pur et sec à une

pression de 6,2 bars (90 psi). Une pression plus élevée

entraînerait une usure nettement plus rapide.

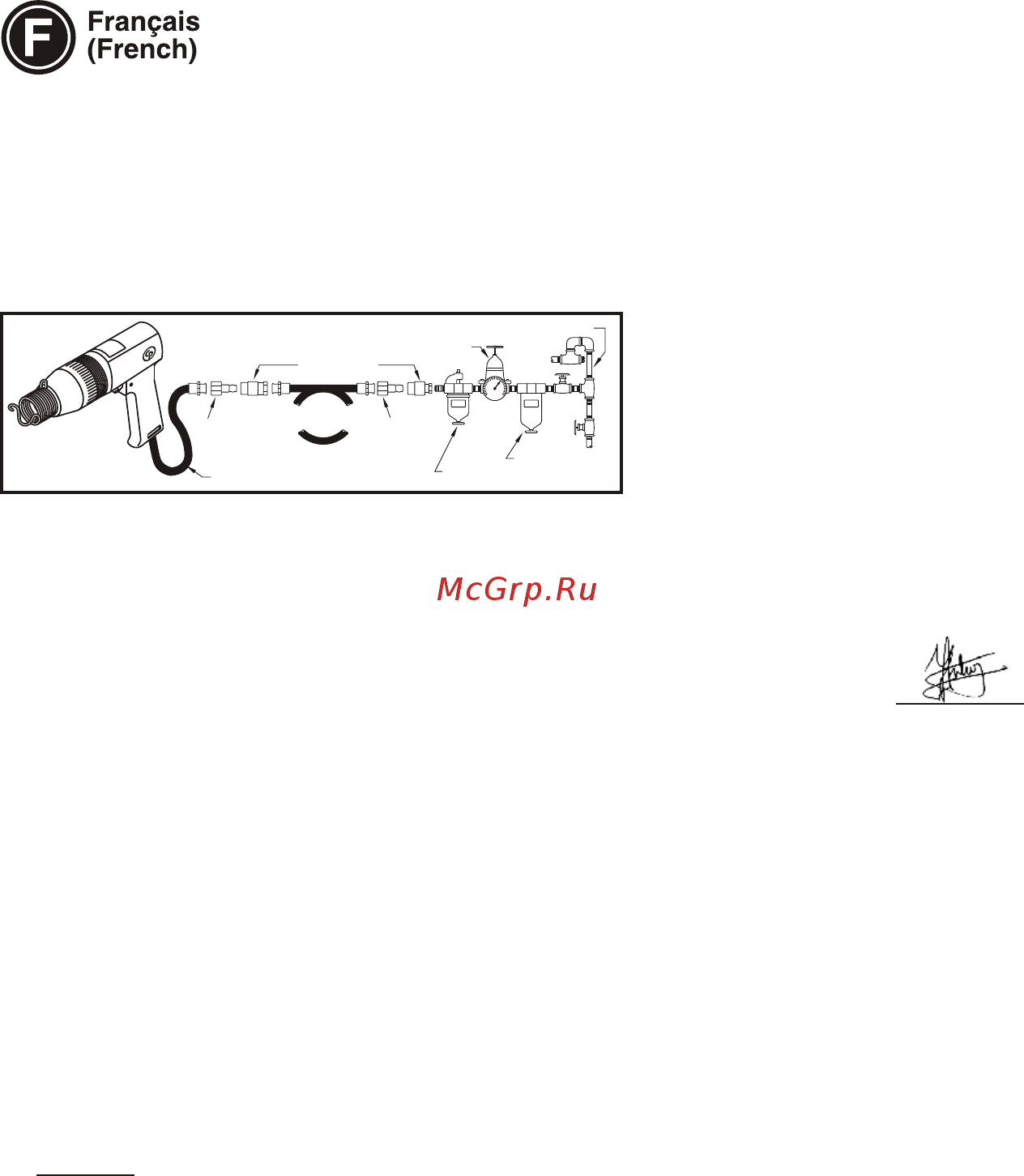

2. Reliez l'outil à la ligne d'air en utilisant la conduite, le

tuyau et les raccords dans les dimensions indiquées

dans le schéma.

Lubrication

1. Utilisez un lubrificateur sur la canalisation d'air réglé pour

dispenser deux gouttes d'huile SAE #10 par minute. Si

vous ne pouvez pas utiliser un lubrificateur sur la

conduite d'air, ajoutez de l'huile de moteur dans l'unité

d'admission une fois par jour.

2. Il est recommandé de ne pas utiliser d'huiles

synthétiques pour la lubrification sur la canalisation d'air

pour ne pas endommager les joints, o-rings, tuyau, pales

du rotor et les auges de filtre/lubrificateur en

polycarbonate.

Fonctionnement

1. Pour insérer le burin, poussez la boucle du burin sur le

côté, poussez le burin dans le cylindre et relâchez la

boucle.

2. Placez le bord coupant du burin contre la pièce et

appuyez sur la gâchette.

bAttention: n'utilisez pas l'outil si le burin ne se

trouve pas dans le cylindre et ne laissez pas le burin

sortir du cylindre. Des dommages internes

surviendront si le piston touche la paroi du cylindre.

Entretien

1. Démontez et vérifiez le moteur pneumatique tous les trois

mois si l'outil est utilisé quotidiennement. Changez les

pièces usées ou abîmées.

2. Les noms des pièces soumises à une forte usure sont

soulignés dans la liste des pièces.

3. Les dépôts de saleté ou de gomme diminuent la

puissance de l'outil. Pour y remédier, nettoyez l'outil à

l'aide d'huile dissolvante de gomme ou d'un mélange

égal d'huile SAE #10 et de kérosène. Si l'extérieur de

l'outil est en bon état, démontez l'outil, remplacez les

pièces usées ou abîmées, nettoyez, assemblez et

lubrifiez à nouveau.

particulier aux marques de commerce, dénominations de modéle, numéros de piéce et plans. N'utiliser que des piéces autorisées. Aucun dégât ou défaut de

fonctionnement résultant de l'utilisation de piéces non autorisées n'est couvert par la Garantie ou la Responsabilité de produits.

CP7110

Marteau pneumatique à faible impact

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)

130
