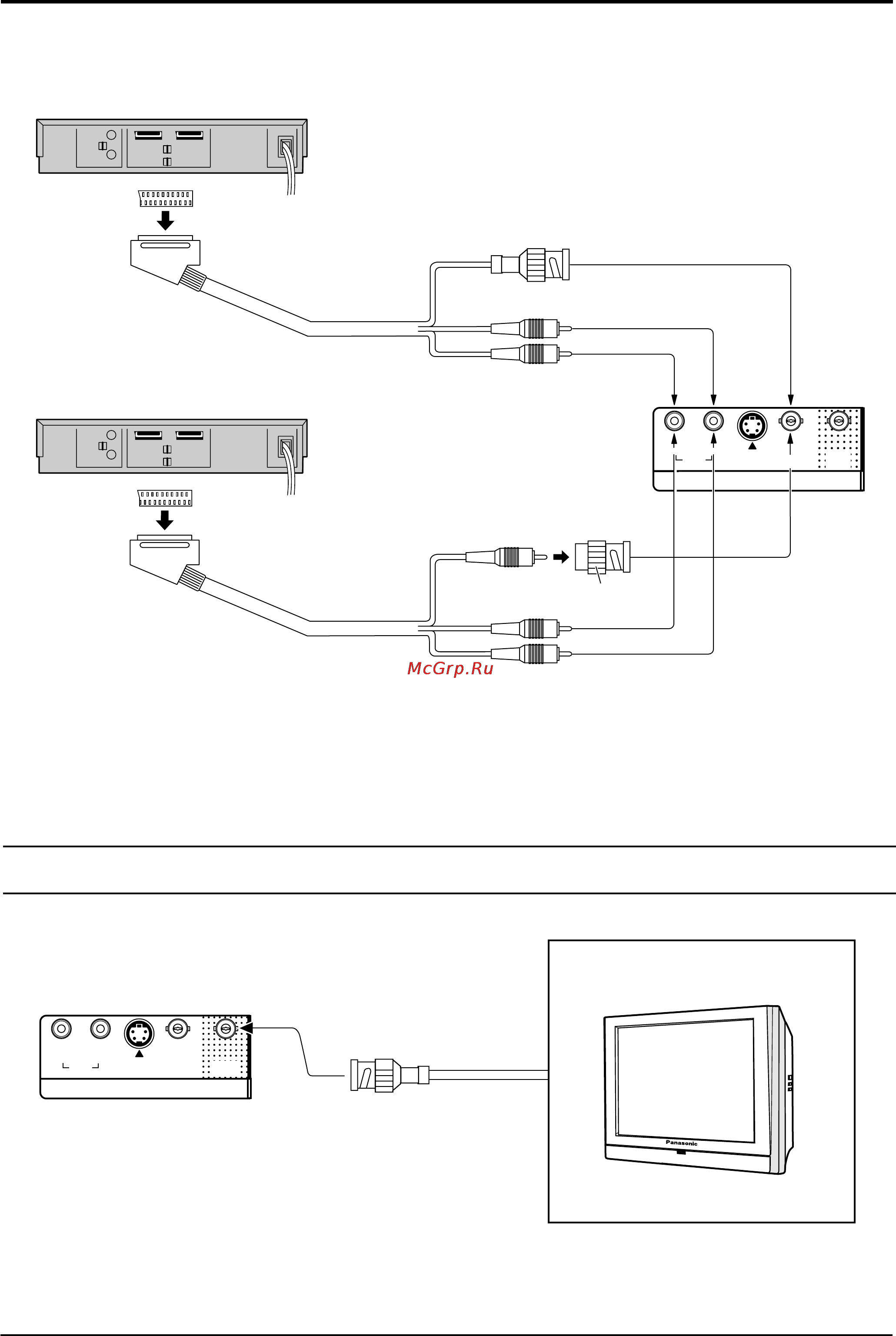

СОЕДИНЕНИЯ Пример Подключение кабеля с 21 контактным разъёмом SCART Входной видеосигнал к разъёму BNC Входной видеосигнал к разъёму BNC Входной аудиосигнал к разъёмам ЬН Примечания 1 Показанное на рисунке дополнительное оборудование и кабели не входят в комплект поставки данного устройства 2 21 контактные штекеры и 21 контактные разъёмы SCART являются соединениями используемыми в Европе Подключение к выходным аудио видеоразъёмам 11
