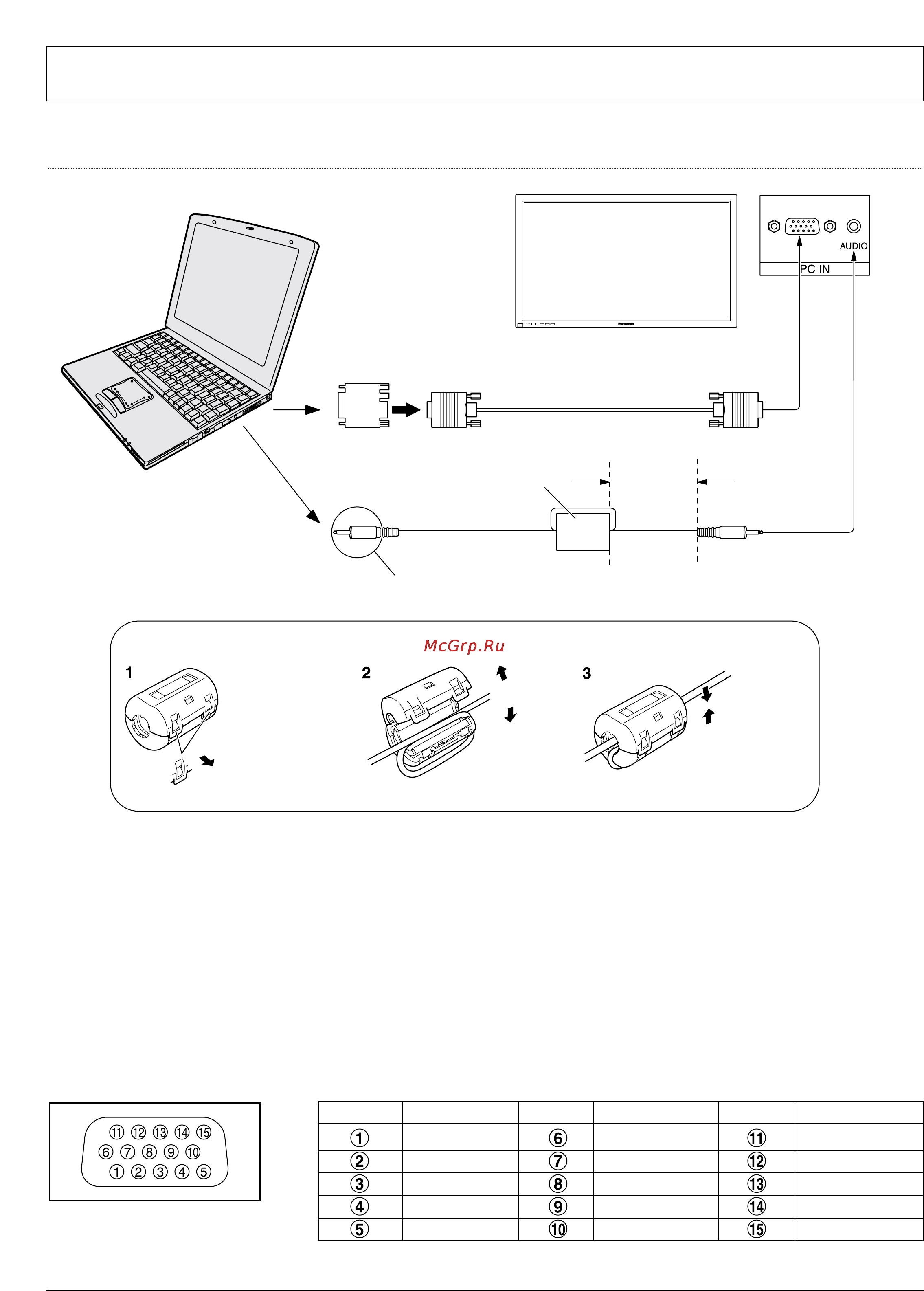

СОЕДИНЕНИЯ Как выполнить подключение к входным разъемам PC IN к выходному аудио разъему компьютера Примечания 1 Входные сигналы поступающие от компьютера должны иметь частоту строчной развертки от 15 5 до 110 кГц и частоту кадровой развертки от 48 до 120 Гц Однако сигналы не могут быть отображены должным образом если они имеют разрешение свыше 1200 строк 2 Разрешение дисплея должно составлять максимум 640 х 480 точек при заданном формате изображения 4 3 и 852 х 480 точек при заданном формате изображения 16 9 Если разрешающая способность дисплея превышает эти максимальные значения отдельные мелкие детали могут быть отображены недостаточно отчетливо 3 Входные разъемы PC IN совместимы с DDC1 2B Если подключаемый компьютер несовместим с DDC1 2B необходимо будет внести некоторые дополнительные изменения в установки компьютера в процессе подключения 4 Некоторые модели персональных компьютеров нельзя подключить к данному устройству 5 Для подсоединения компьютеров с 15 контактным разъемом D Sub совместимым с DOS V адаптер не требуется 6 Компьютер показанный на иллюстрации выше является абстрактным примером 7 Дополнительное оборудование и кабели представленные на рисунке не входят в комплект поставки данного устройства 8 Не устанавливайте частоту вертикальной и горизонтальной развертки для сигналов РС выходящую за пределы указанного диапазона Распределение сигналов для 15 контактного соединителя D sub контакта Ф Название сигнала R контакта G В GND земля Схема расположения штыревых контактов у входного разъема РС GND земля Название сигнала СИО земля контакта О Название сигнал GND земля СИО земля SDA СИО земля HD SYNC ИС не подключен СИО земля VD SCL 1
