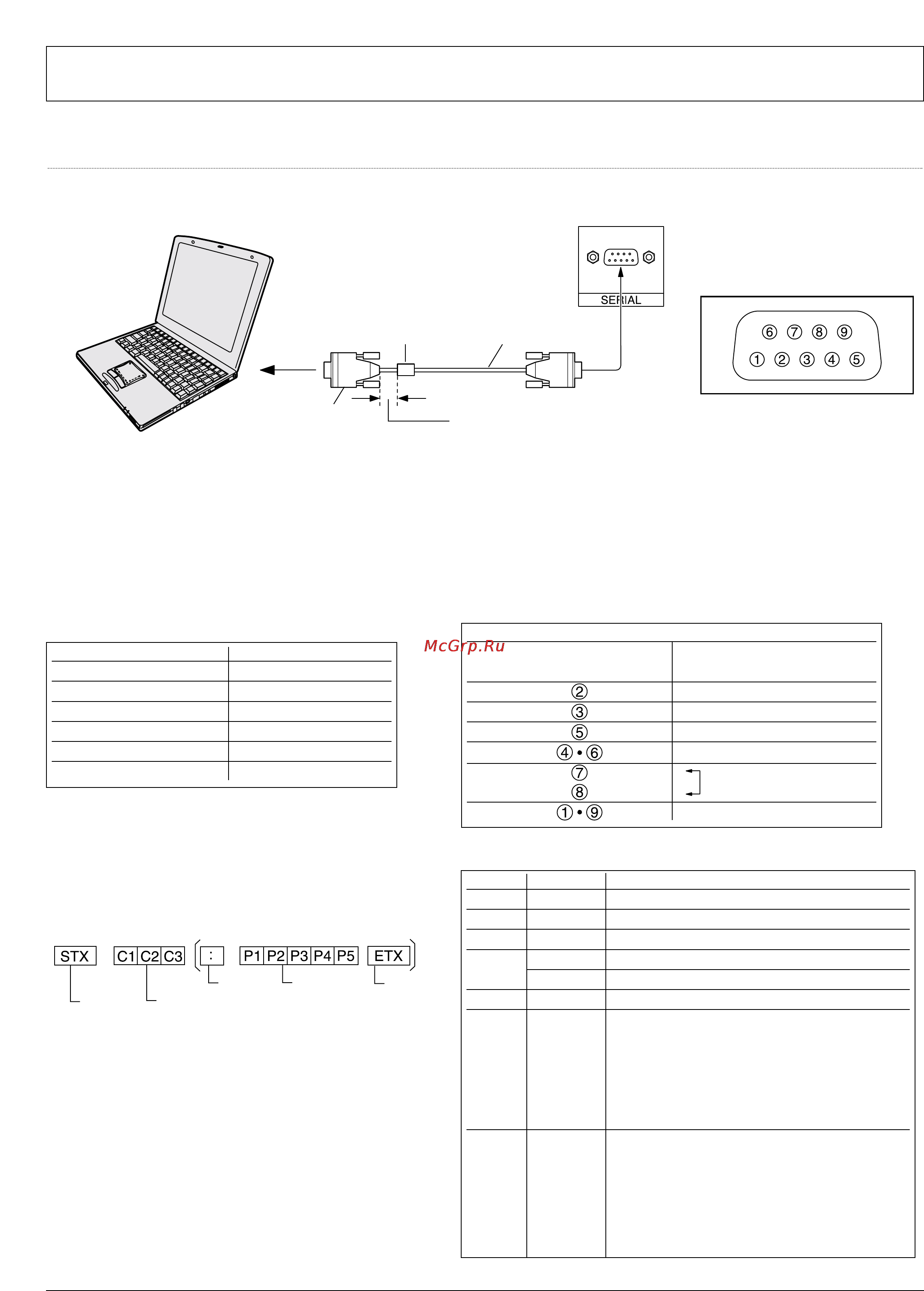

СОЕДИНЕНИЯ Как выполнить подключение к разъемам SERIAL Разъем SERIAL используется когда широкоформатный плазменный дисплей управляется компьютером Конфигурация соединительного разьема RS 232C Примечания 1 Используйте кабель К5 232С для подключения компьютера к широкоформатному плазменному дисплею 2 Компьютер показанный на иллюстрации является абстрактным примером 3 Дополнительные материалы и кабели показанные на схеме не входят в комплект поставки плазменного дисплея Разъем SERIAL имеет необходимую конфигурацию для подсоединения кабеля RS 232C что позволяет управлять широкоформатным плазменным дисплеем с помощью компьютера подключенного к этому разъему Для этого компьютеру потребуется программное обеспечение позволяющее посылать и принимать управляющую информацию которая отвечает перечисленным ниже требованиям Для инсталляции программы используйте компьютерное приложение типа языка программирования Более подробно об использовании приложения можно узнать из его комплектной документации Коммуникационные параметры Уровень сигнала Преобразующий кабель RS 232C Совместимый с В5 232С Метод синхронизации 9 штыревой соединитель D sub Скорость передачи в бодах 9600 бод в секунду Четность Нет Длина знака 8 бит Стоповый разряд 1 бит Управление потоком Rx D Тх D GND не используются ко ротк оза м кн уты е Ф Основной формат управляющей информации Команда Параметр Функция управления PON Нет Включение питания POF Нет Выключение питания 0 Функция Mute отключена 1 Функция Mute включена Нет Выбор входного источника тумблер VID Режим AV AVL С2 СЗ ГП I Р1 Р2 РЗ Р4 Р51 ЕТХ I АМТ I Пиорточир I ПАПЛМЬТПЫ Двоеточие Параметры I 3 символьная Начало 02 часа команда 3 байта 1 5 байтов NC Команды Передача управляющей информации от компьютера происходит в следующем порядке сигнал 5ТХ затем команда параметры и наконец сигнал ЕТХ Если параметры отсутствуют соответствующий сигнал не передается STX ci Особенности Асинхронный Конец 03 часа IIS Примечание 1 Если передаются множественные команды дождитесь ответа устройства на первую команду прежде чем посылать следующую 2 Если Вы по ошибке послали неправильную команду устройство в ответ на нее выведет на экран компьютера сообщение ЕВ401 YP1 Настройка громкости 00 63 Режим Component RGB обрабатывается как сигналы Y PB PR ИЛИ RGB в соответствии с установками данного устройства RG1 DAM Режим ПК Нет Выбор формата экрана тумблер NORM Формат 4 3 ZOOM Приближение FULL Формат 16 9 JUST Выровненное изображение SELF Режим Panasonic Auto При выключенном питании дисплей реагирует только на команду PON 14
