Panasonic TH-42PW4RZ [11/36] Как выполнить подключение к входным разъемам component rgb
![Panasonic TH-42PW4RZ [11/36] Как выполнить подключение к входным разъемам component rgb](/views2/1038678/page11/bgb.png)
11
СОЕДИНЕНИЯ
AV2
AV1/TV
AV IN
S VIDEOVIDEO
RL
AUDIO
P
R
/C
R
/R
P
B
/C
B
/B Y/G
COMPONENT/RGB IN
VD
HD
RL
AUDIO
R
L
Y
P
B
P
R

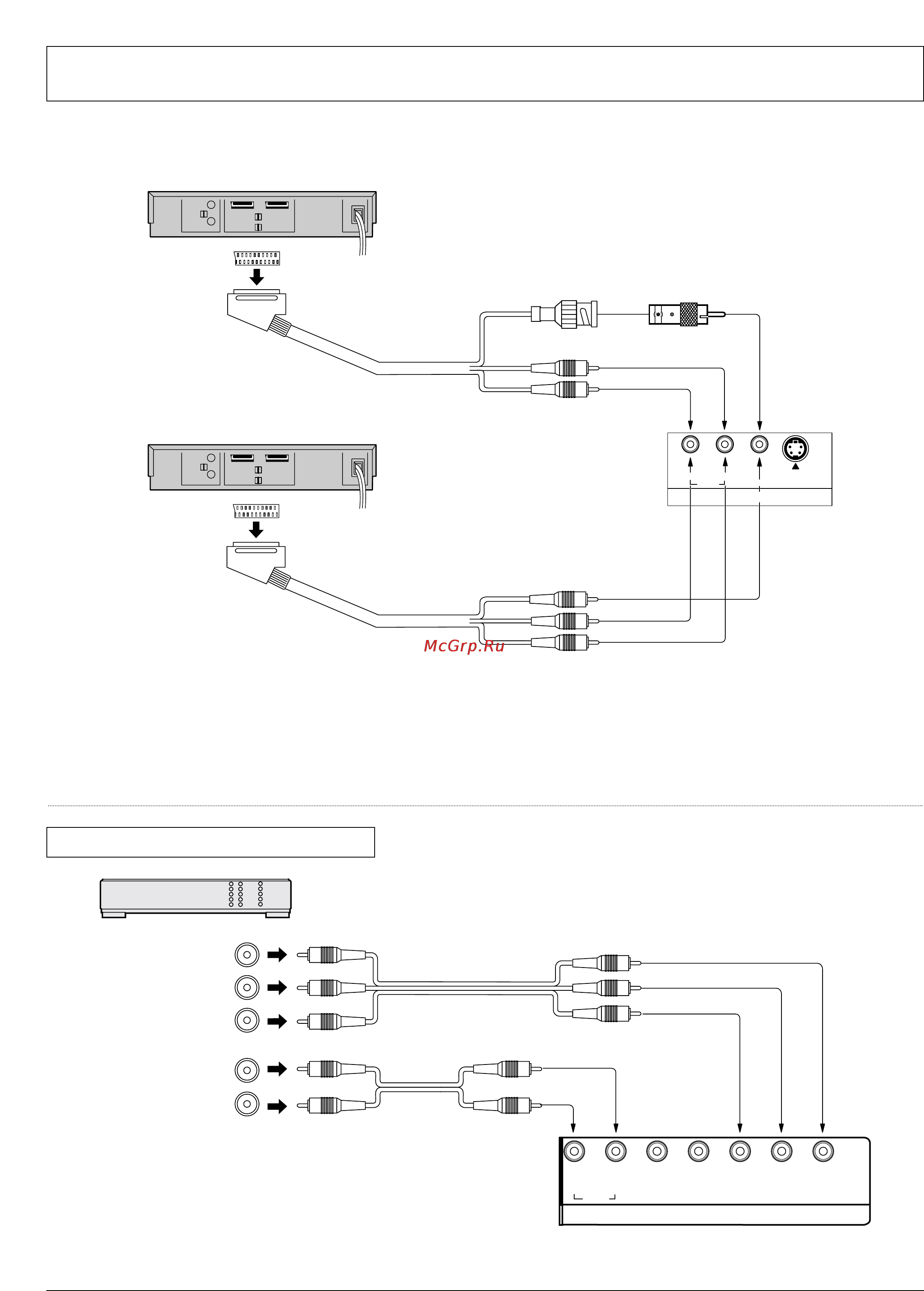

Как выполнить подключение к входным разъемам COMPONENT/RGB
(Проигрыватель DVD)
Видеокабели
3 х RCA
AUDIO
Аудиокабели 2 х RCA
Y, PB, PR
Примечания:
●
Измените установку “COMPONENT/RGB IN” в меню установки на “Y/ PB/PR” (см. стр. 30, 32).
●
Дополнительные материалы и кабели, показанные на схеме, не входят в комплект поставки плазменного дисплея.
(Видеомагнитофон)
(DVD-проигрыватель/
спутниковый ресивер)
Входной видеосигнал
к разъему BNC
Входной видеосигнал
к разъему RCA
Адаптер BNC-RCA
Входной аудиосигнал
к разъемам L/R
Примечания:
●
Показанное на рисунке дополнительное оборудование и кабели не входят в комплект поставки данного устройства.
●
21-контактные штекеры и 21-контактные разъемы SCART являются соединителями, используемыми в Европе.
Входной аудиосигнал
к разъемам L/R
(Пример) Подключение кабеля с 21-контактным разъемом SCART.
Подключение компонентных сигналов (Y, PB, PR)
