СОЕДИНЕНИЯ

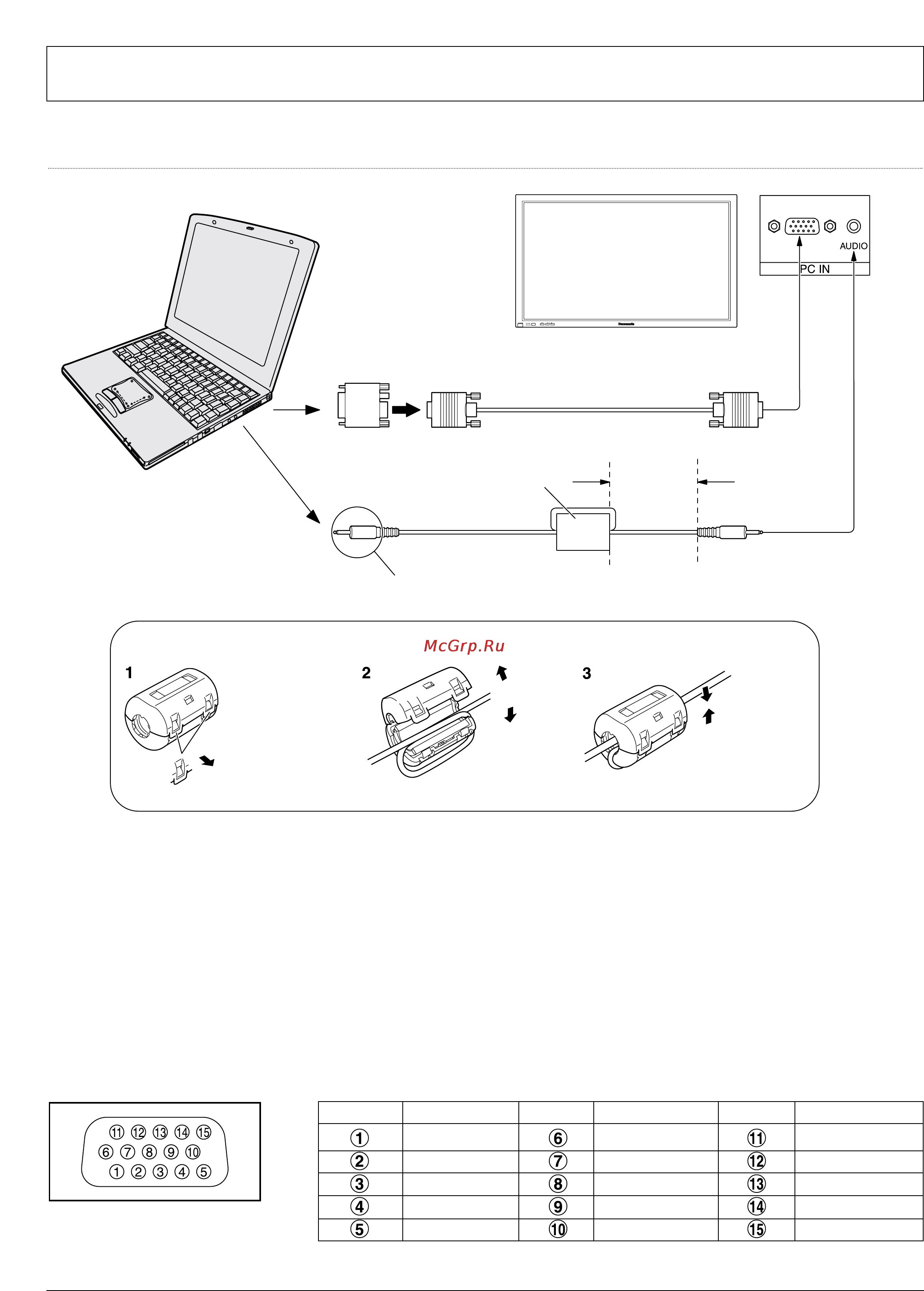

Как выполнить подключение к входным разъемам PC IN

Компьютер

Адаптер-преобразователь (если требуется)

Аудиокабель

Ферритовый сердечник

(входит в комплект)

Менее 20 см

Подсоедините кабель, который подходит

к выходному аудио разъему компьютера.

Отогните крепежные

лепестки (в двух местах).

Пропустите кабель через

сердечник и закройте его.

Откройте

Кабель PC

15-контактный

соединитель D-sub 15p

3-мм стереосоединитель

RGB

Примечания:

1. Входные сигналы, поступающие от компьютера, должны иметь частоту строчной развертки от 15,5 до 110 кГц и частоту кадровой развертки

от 48 до 120 Гц. (Однако сигналы не могут быть отображены должным образом, если они имеют разрешение свыше 1200 строк.)

2. Разрешение дисплея должно составлять максимум 640 х 480 точек при заданном формате изображения “4:3” и 852 х 480 точек при

заданном формате изображения “16:9”. Если разрешающая способность дисплея превышает эти максимальные значения, отдельные мелкие

детали могут быть отображены недостаточно отчетливо.

3. Входные разъемы РС IN совместимы с DDC1/2В. Если подключаемый компьютер несовместим с DDC1/2В, необходимо будет внести

некоторые дополнительные изменения в установки компьютера в процессе подключения.

4. Некоторые модели персональных компьютеров нельзя подключить к данному устройству.

5. Для подсоединения компьютеров с 15-контактным разъемом D-Sub, совместимым с DOS/V, адаптер не требуется.

6. Компьютер, показанный на иллюстрации выше, является абстрактным примером.

7. Дополнительное оборудование и кабели, представленные на рисунке, не входят в комплект поставки данного устройства.

8. Не устанавливайте частоту вертикальной и горизонтальной развертки для сигналов РC, выходящую за пределы указанного диапазона.

№ контакта Название сигнала № контакта Название сигнала № контакта Название сигнала

R GND (земля) GND (земля)

G GND (земля) SDA

B GND (земля) HD/SYNC

GND (земля) NC (не подключен) VD

GND (земля) GND (земля) SCL

Распределение сигналов для 15-контактного соединителя D-sub

Схема расположения штыревых

контактов у входного разъема РС

Установка ферритового сердечника
