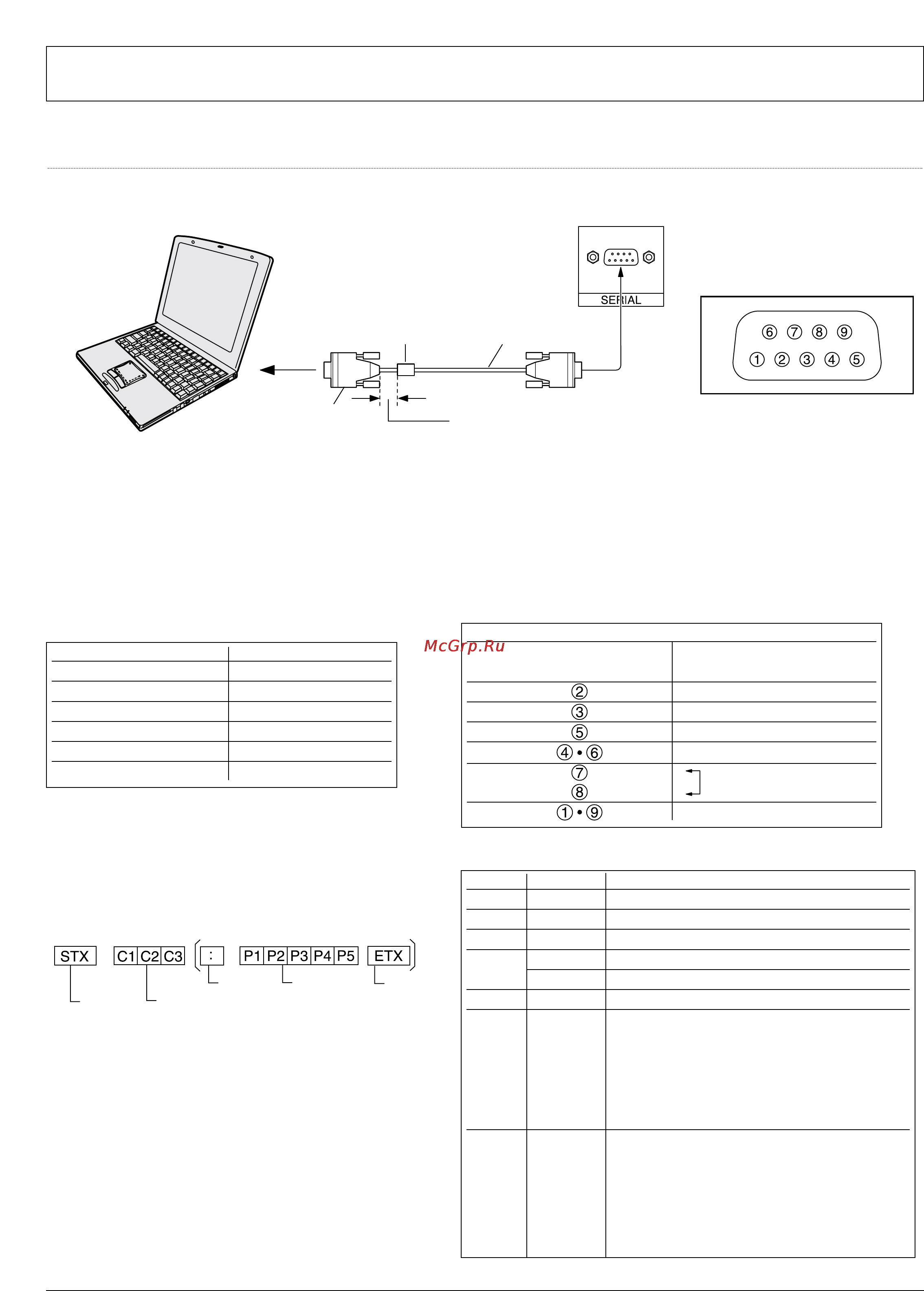

14
СОЕДИНЕНИЯ
Как выполнить подключение к разъемам SERIAL
Компьютер
Разъем SERIAL используется, когда широкоформатный плазменный дисплей управляется компьютером.
Прямой кабель
RS-232С
Ферритовый сердечник
(входит в комплект)
Конфигурация соединительного
разъема RS-232C
9-контактный
соединитель D-sub
При выключенном питании дисплей реагирует только на команду PON.
Менее 20 см
Примечания:
1. Используйте кабель RS-232С для подключения компьютера к широкоформатному плазменному дисплею.
2. Компьютер, показанный на иллюстрации, является абстрактным примером.
3. Дополнительные материалы и кабели, показанные на схеме, не входят в комплект поставки плазменного дисплея.
Разъем SERIAL имеет необходимую конфигурацию для подсоединения кабеля RS-232C, что позволяет управлять широкоформатным
плазменным дисплеем с помощью компьютера, подключенного к этому разъему.
Для этого компьютеру потребуется программное обеспечение, позволяющее посылать и принимать управляющую информацию, которая
отвечает перечисленным ниже требованиям. Для инсталляции программы используйте компьютерное приложение типа языка
программирования. Более подробно об использовании приложения можно узнать из его комплектной документации.
Коммуникационные параметры
Уровень сигнала Совместимый с RS-232C
Метод синхронизации Асинхронный
Скорость передачи в бодах 9600 бод в секунду
Четность Нет
Длина знака 8 бит
Стоповый разряд 1 бит
Управление потоком ––
Преобразующий кабель RS-232C
9-штыревой соединитель D-sub Особенности
R x D
T x D
GND
не используются
короткозамкнутые
NC
Команды
Команда Параметр Функция управления
PON Нет Включение питания
POF Нет Выключение питания
AVL ** Настройка громкости 00 - 63
AMT
0 Функция Mute отключена
1 Функция Mute включена
IIS Нет Выбор входного источника (тумблер)
VID Режим AV
YP1 Режим Component/RGB (обрабатывается как
сигналы Y/PB/PR или RGB в соответствии
с установками данного устройства)
RG1 Режим ПК
DAM Нет Выбор формата экрана (тумблер)
NORM Формат 4:3
ZOOM Приближение
FULL Формат 16:9
JUST Выровненное изображение
SELF Режим Panasonic Auto
Основной формат управляющей информации
Передача управляющей информации от компьютера происходит
в следующем порядке: сигнал STX, затем команда, параметры и,
наконец, сигнал ETX. Если параметры отсутствуют,
соответствующий сигнал не передается.
Примечание:
1. Если передаются множественные команды, дождитесь ответа
устройства на первую команду, прежде чем посылать
следующую.
2. Если Вы по ошибке послали неправильную команду,
устройство в ответ на нее выведет на экран компьютера
сообщение “ER401”.
Начало
(02 часа)
3-символьная
команда (3 байта)
Двоеточие
Параметры
(1 – 5 байтов)
Конец
(03 часа)
