Appollo AT-0935B [22/28] Приложение 2
![Appollo AT-0935B [22/28] Приложение 2](/views2/1387780/page22/bg16.png)

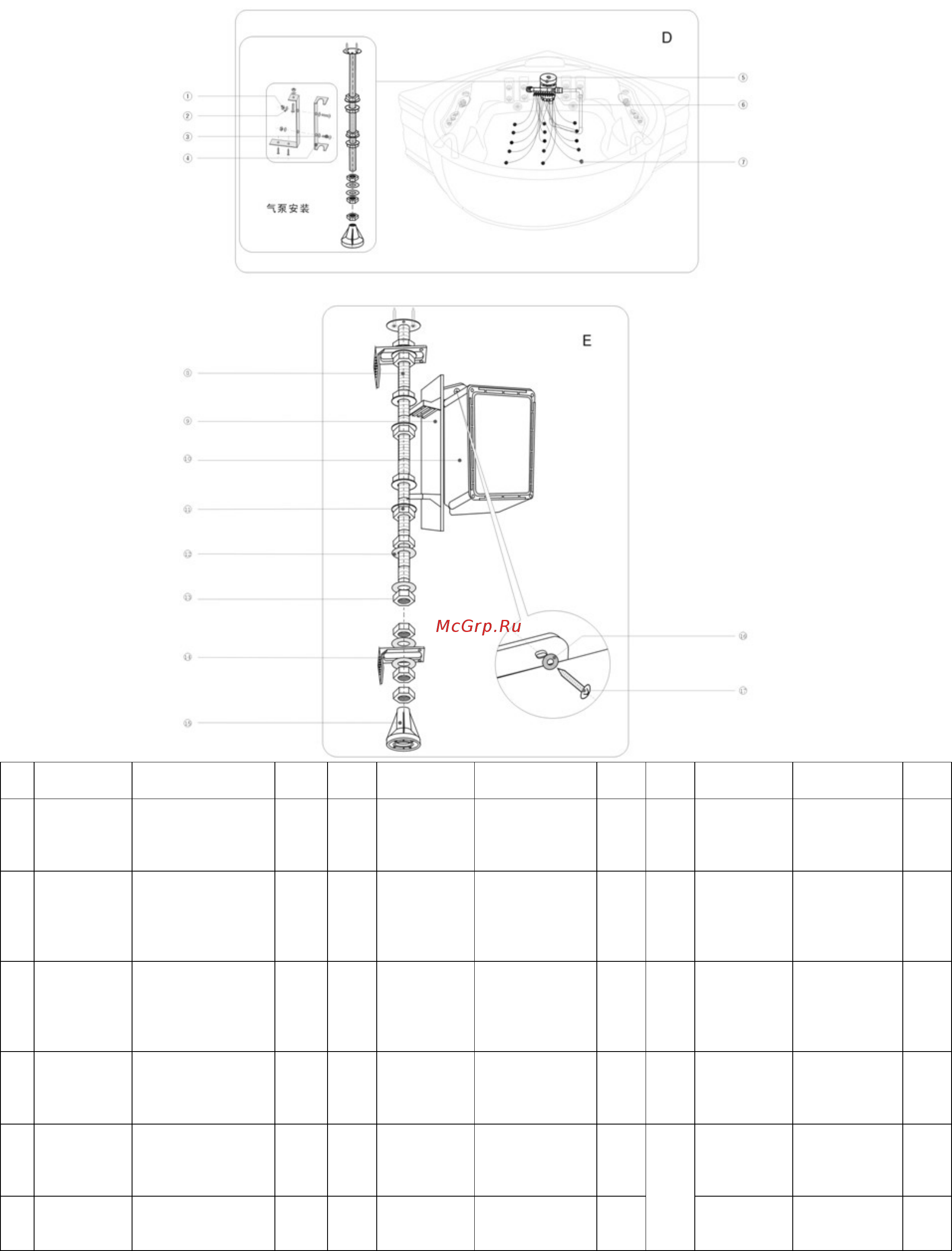

ПРИЛОЖЕНИЕ 2
№ Код Деталь Кол-
во
№ Код Деталь Кол
-во
№ Код Деталь Кол
-во
1. JGLJ0105 Муфта М5,
нержавеющая
сталь
5,8 м 7. JSDD0126 Форсунка 1 13. JGLJ0208 Белая
цинковая
тонкая муфта
М14
1
2. JGLJ0078 Большая шайба
Ø5, нержавеющая
сталь
4,9 м 8. JGLJ0013 Цинковый
винтовой
стержень со
сварной петлей
М14х500
1 14. SLQT0092 Блок
фиксации
фартука №3
1
3. JGLJ0173 Гайка М5х10,
нержавеющая
сталь
3 9. SLYS0645 Пластиковый
кронштейн для
панели
управления
1 15. SLYS0219 Ножка
регулировки
винтового
стержня
М14, 60 мм
1
4. JSGJ0443 Универсальный
кронштейн для
насоса
6 10. DQZY0450 Рама
регулятора
воздуха №6
3 16. JGLJ0175 Большая
шайба,
нержавеюща
я сталь Ø4
5. DQZY0172 Насос LX AP400,
2500 мм
4 11. SLYS0491 Пластиковая
муфта М14 с
уплотнителем
1 17. JGLJ0102 Гайка,
нержавеюща
я сталь,
S14x20
6. SLYS0241 18-позиционный
клапан-
распределитель
1 12. JGLJ0148 Белая цинковая
плоская шайба
Ø14
4
