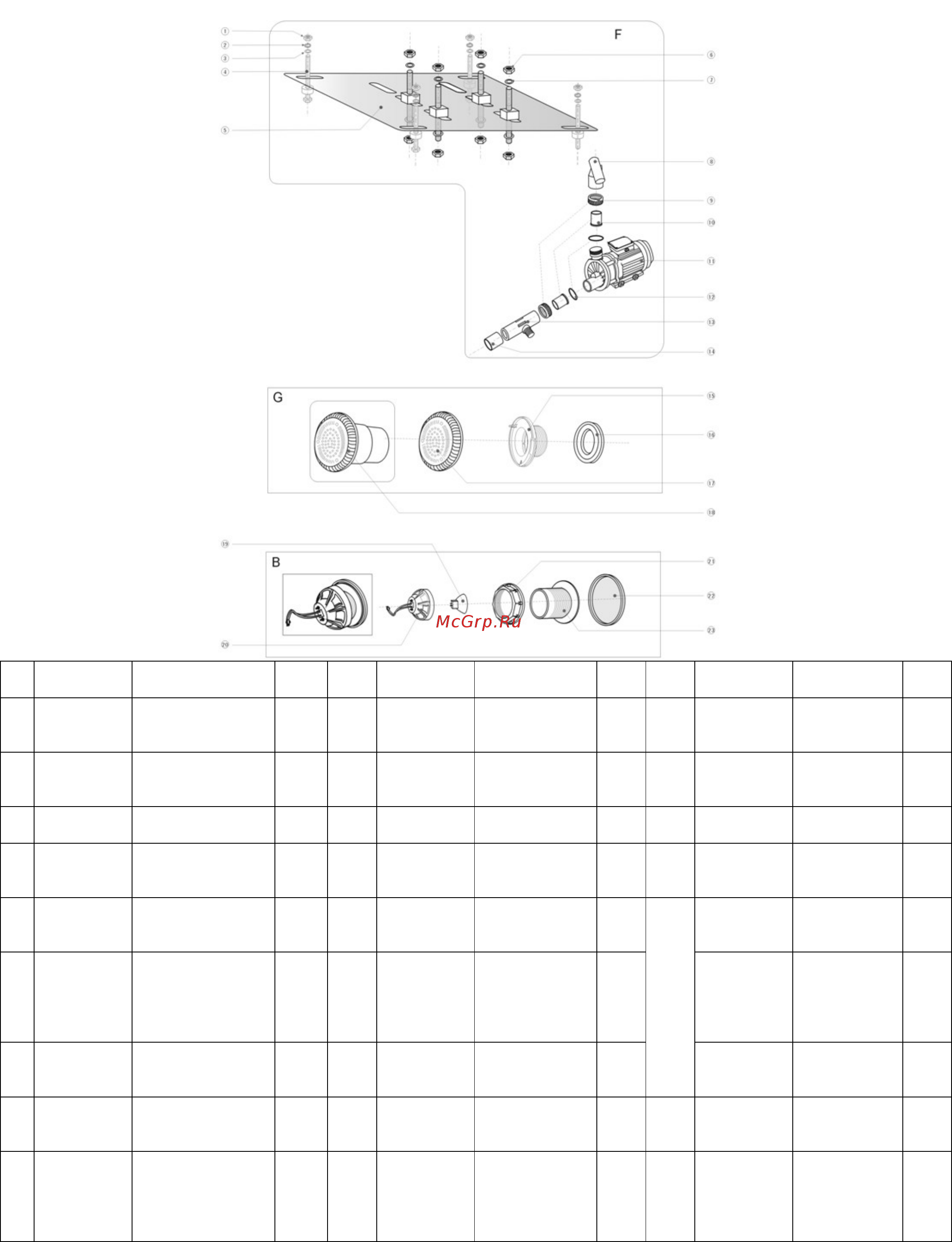

ПРИЛОЖЕНИЕ 3
№ Код Деталь Кол-
во
№ Код Деталь Кол
-во
№ Код Деталь Кол
-во
1. JGLJ0106 Муфта,
нержавеющая
сталь, М6
4 10. SLYS0389 Ниппель
насоса
2 19. DQQT0088 Лампочка 2
2. JGLJ0290 Шайба Гровера,
нержавеющая
сталь, Ø6
4 11. DQZY0357 Насос, 220V,
50Hz, 1HP,
1500 mm
1 20. DQQT0226 Комплект
кронштейнов
для лампочки
1
3. JGLJ0067 Шайба большая,
Ø6
8 12. MFLJ0005 Кольцо №44
для входа воды
2 21. SLYS0426 Муфта для
лампочки
1
4. JGLJ0084 Болт
шестиугольный,
М6х40
4 13. SLYS0757 Соединительна
я втулка с
ниппелем
1 22. SLYS0428 Плафон для
лампочки
синий
1
5. JSPT0053 Опорная плита
белая
1 14. SLYS0392 Муфта для
колена
1 23.
SLYS0429 Плафон для
лампочки
красный
1
6. JGLJ0062 Муфта М8,
нержавеющая
сталь
8 15. SLYS1460 Замыкающая
часть для
белого
обратного
фильтра №6
1 SLYS0430 Плафон для
лампочки
зеленый
1
7. JGLJ0080 Плоская шайба,
Ø8
8 16. MFLJ0011 Уплотнитель
№3 для выхода
воды
1 SLYS0425 Штифт для
лампочки
1
8. SLYS0544 Новый тройник 4 17. SLYS1459 Белый
обратный
фильтр №6
1
9. SLYS0390 Муфта для насоса 2 18. SNZJ.544 Хромированно
е устройство
возврата воды
для 0935 (1,5
НР)
1
