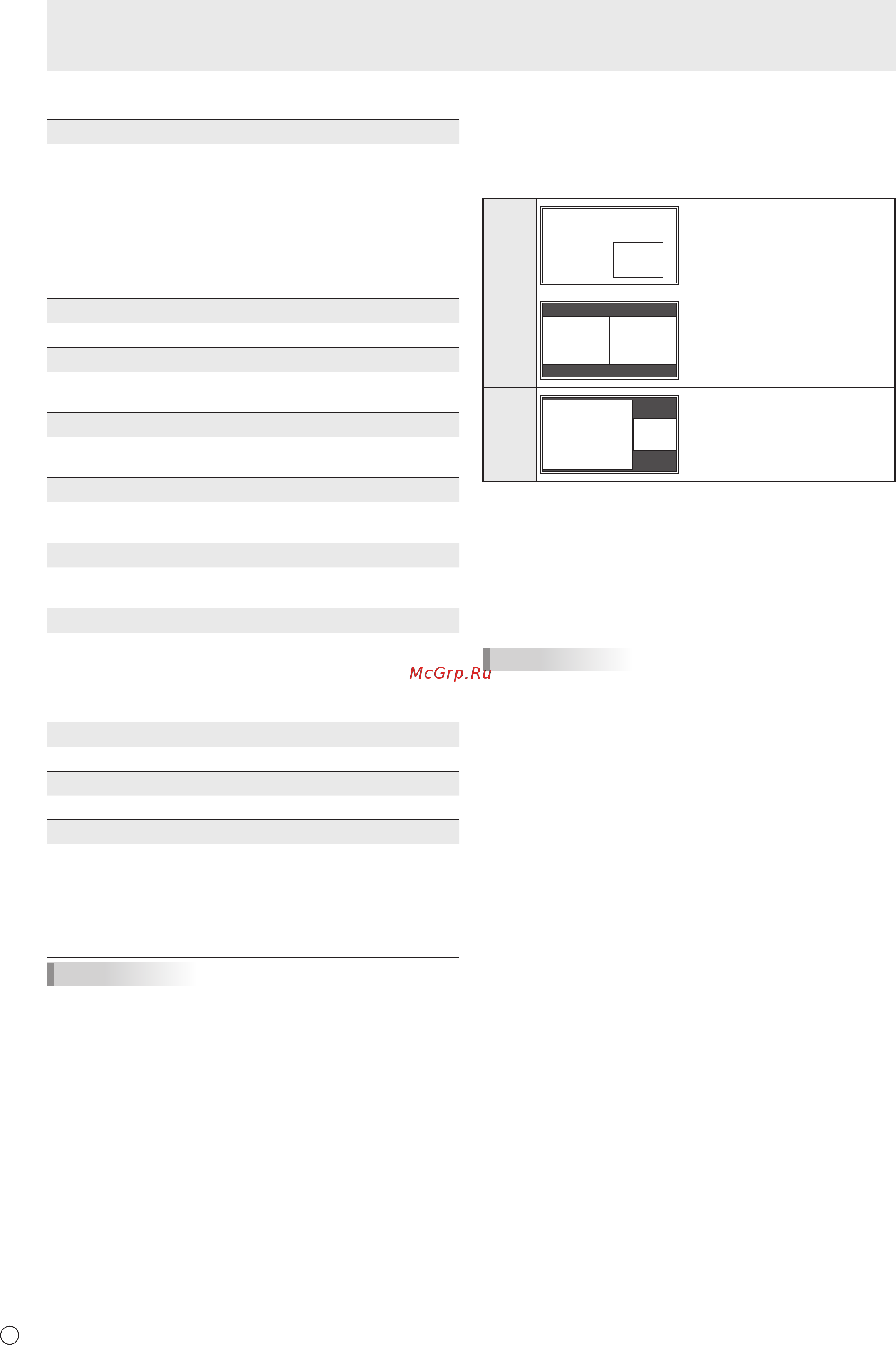

![Sharp PN-V601A [12/42] N pip pbyp](/views2/1388653/page12/bgc.png)
12
P
n
PIP/PbyP
PIP MODES <РЕЖИМЫ PIP>
Устанавливает метод отображения.
OFF <ВЫКЛ> ...Отображается один экран.
PIP ....................Отображает вспомогательный экран
внутри основного экрана.
PbyP .................Отображает основной и вспомогательный
экраны в линии.
PbyP2 ...............
Отображает основной экран с разрешением
1024 пикселей в самом длинном направлении
и вспомогательный экран в линии.
PIP SIZE <РАЗМЕР PIP>
Устанавливает размер вспомогательного экрана в режиме PIP.
PIP H-POS <PIP ПО ГОРИЗ.>
Настраивает горизонтальное положение
вспомогательного экрана в режиме PIP.
PIP V-POS <PIP ПО ВЕРТИК.>
Настраивает вертикальное положение вспомогательного
экрана в режиме PIP.
PIP BLEND <PIP ПРОЗРАЧ-ТЬ>
В режиме PIP этот пункт меню используется для
отображения прозрачного вспомогательного экрана.
PIP SOURCE <ИСТОЧНИК PIP>
Выбирает входной сигнал вспомогательного экрана в
режимах PIP, PbyP, или PbyP2.
SOUND CHANGE <ИЗМЕН-ИЕ ЗВУКА>
Настройка вывода звука в режимах PIP, PbyP или PbyP2.
Если основной экран отображается как полный экран
при использовании функции AUTO OFF, то звук для
основного экрана подаётся на выход, даже если выбран
звук для вспомогательного экрана.
MAIN POS <ОСН. ПОЛОЖЕНИЕ>
Устанавливает положение основного экрана в режиме PbyP или PbyP2.
PbyP2 POS
Устанавливает положение вспомогательного экрана в режиме PbyP2.
AUTO OFF <АВТОВЫКЛЮЧЕНИЕ>
Устанавливает метод отображения в режиме PIP,
PbyP или PbyP2, когда отсутствуют сигналы для
вспомогательного экрана.
MANUAL<РУЧНОЕ> ...
Отображает основной экран и затемненный
вспомогательный экран.
AUTO<АВТО>....
Отображает основной экран как полный экран.
ПОДСКАЗКИ
• В случае установки функции WHITE BALANCE <БАЛАНС
БЕЛОГО> в THRU <ПРЯМОЙ>, настройка параметров BLACK
LEVEL <УРОВЕНЬ ЧЕРНОГО>, CONTRAST <КОНТРАСТ>,
TINT <ОТТЕНОК>, COLORS <ЦВЕТА> и GAMMA <ГАММА>
невозможна.
• Если COLOR MODE <РЕЖИМ ЦВЕТА> установлен в sRGB,
следующие пункты не настраиваются.
WHITE BALANCE <БАЛАНС БЕЛОГО>, PRESET <УСТАНОВ>,
USER <ПОЛЬЗ-ЛЬ>, COPY TO USER <СКОПИРОВАТЬ> и
GAMMA <ГАММА>.
• Когда для параметра COLOR MODE <РЕЖИМ ЦВЕТА>
установлено значение VIVID <ЦВЕТНОСТЬ>, настройка
параметра GAMMA <ГАММА> невозможна.
• Если GAMMA <ГАММА> установлен в USER <ПОЛЬЗ-ЛЬ>,
следующие пункты не настраиваются.
WHITE BALANCE <БАЛАНС БЕЛОГО>, PRESET <УСТАНОВ>,
USER <ПОЛЬЗ-ЛЬ> и COPY TO USER <СКОПИРОВАТЬ>.
• Для STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> невозможно
установить значение LOW POWER <МАЛАЯ МОЩНОСТЬ>,
когда активен SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ>
или если для LED в FUNCTION <ФУНКЦИЯ> установлено
значение OFF <ВЫКЛ>.
n
Изображение на двух экранах
Имеется возможность одновременного отображения
экранов входного сигнала ПК и входного сигнала AV.
Установите эту функцию в пункте “PIP MODES” <РЕЖИМЫ
PIP> в меню PIP/PbyP.
PIP
Основной экран
Вспомогательный
экран
Вспомогательный экран
отображается внутри
главного экрана.
PbyP
Основной
экран
Вспомогательный
экран
Основной экран и
вспомогательный экран
отображаются в линию.
PbyP2
Основной
экран
Вспомогательный
экран
Отображает основной экран с
разрешением 1024 пикселей в
самом длинном направлении
и вспомогательный экран в
линии.
* Выбранный в данный момент входной сигнал
отображается на главном экране.
* Нельзя одновременно отображать экраны сигналов
того же типа, например два входных сигнала ПК или
два AV входных сигнала.
* Режим двойного экрана нельзя использовать для
одновременного отображения сигналов с PC DVI-D <ПК
DVI-D> и AV HDMI или AV DVI-D и PC HDMI <ПК HDMI>.
ПОДСКАЗКИ
• Вы можете нарушить авторские права, защищенные
законом об авторском праве в случае, если
будете одновременно отображать изображение
экрана компьютера и изображение с телевизора/
видеомагнитофона для получения дохода или будете
показывать изображения в таком режиме публике.
• Размер экрана для изображения на двух экранах тот
же, что и размер экрана для изображения одного
экрана. Экран в режиме Dot by Dot <РАЗВЕРТКА>
отображается в размере NORMAL <НОРМАЛЬНЫЙ>,
за исключением случая, когда он установлен как
основной экран в режиме PIP.
• При выборе изображения на двух экранах функция
AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА>
блокируется.
• При выборе изображения на двух экранах увеличение
экрана невозможно.
• При выборе изображения на двух экранах опции INPUT
SELECT <ВЫБОР ВХОДА> не могут использоваться.
