3
P

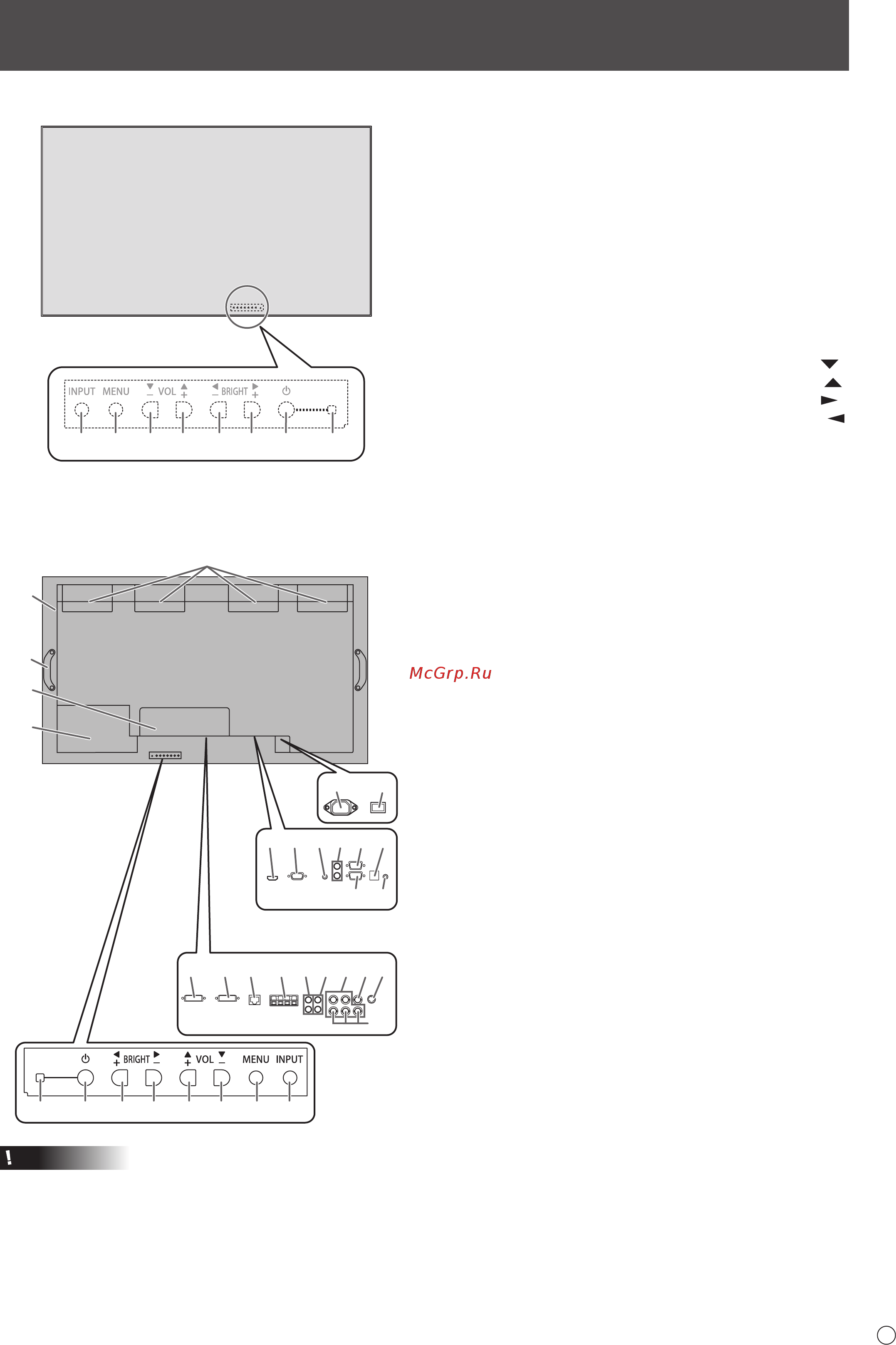

Название деталей
n
Вид спереди
1
2345
6 7 8 9
Кнопки на задней панели,
если смотреть спереди
1. ЖК панель
2. Кнопка INPUT (ВХОД)
3. Кнопка MENU (МЕНЮ)
4. VOL (ГРОМКОСТЬ) -/Кнопка управления курсором (
)
5.
VOL (ГРОМКОСТЬ) +/ Кнопка управления курсором
( )
6.
BRIGHT (ЯРКОСТЬ) -/ Кнопка управления курсором
( )
7.
BRIGHT (ЯРКОСТЬ) +/ Кнопка управления курсором
(
)
8. Кнопка питания
9. СИД питания
n
Вид сзади
Если подсоединена
PN-ZB02 (опция)
17
15
28272625 29
21 23
16
19
2018
22
24
13
14
32
3130 3433
10
12
11
9876 54 32
10. Вентилятор
11. Вентиляционные отверстия
12. Ручки
13. Крышка отсека с дополнительными разъемами
Дополнительные входные/выходные разъемы могут
быть использованы при подключении терминальной
платы PN-ZB02 (опция).
14. Отсек для поставляемых дополнительно
устройств
Этот отсек используется для подключения аппаратных
средств для в целях создания расширенной
функциональности. Наличие данного отсека для
подключения не гарантирует предоставление
совместимых аппаратных средств в будущем.
15. Входной разъем питания переменного тока
16. Главный выключатель питания
17. Входной разъем ПК/AV HDMI
18. Входной разъем ПК D-sub
19. Входной разъем аудио
20. Выходные разъемы аудио
21. Выходной разъем RS-232C
22. Входной разъем RS-232C
23. Дополнительный разъем
Этот разъем предназначен для будущей
(опциональной) расширенной функциональности.
Наличие данного терминала не гарантирует
предоставление расширенной функциональности в
будущем.
24. Разъем комплекта дистанционного управления
Если подсоединена PN-ZB02 (опция)
25. Входной разъем ПК/AV DVI-D
26. Выходной разъем ПК/AV DVI-D
27. Разъем LAN
28. Разъемы внешнего динамика
29. Входные разъемы аудио 1
30. Входные разъемы аудио 2
31. Входные разъемы ПК RGB
32. Входные разъемы AV компонент
33. Входной разъем AV видео
34. Входной разъем AV S-видео
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
• Не открывайте крышку отсека с дополнительными
разъемами самостоятельно. Внутри отсека находятся
детали под высоким напряжением, которое может
привести с поражению электрическим током.
