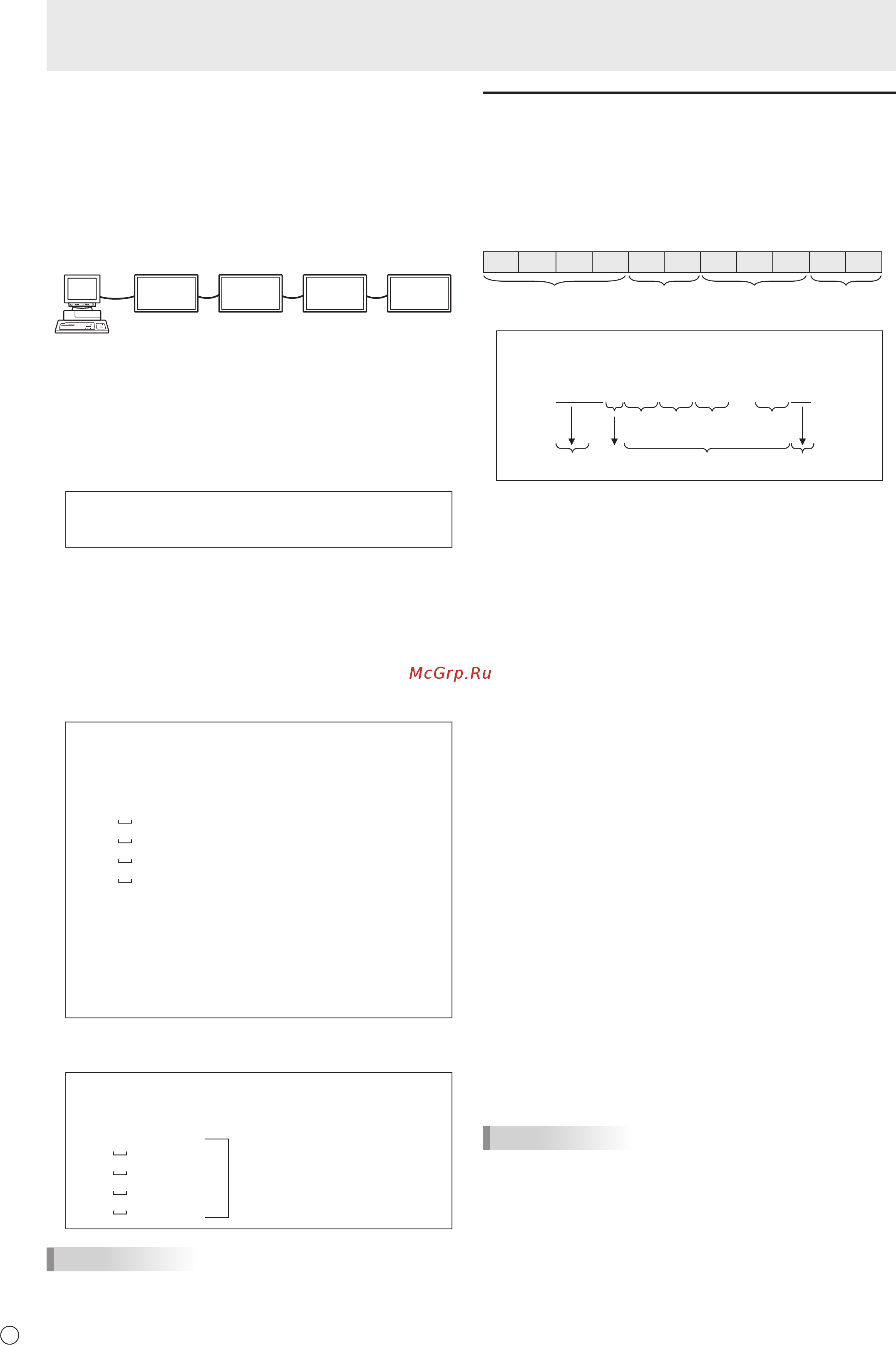

20
P
Управление монитором с помощью ПК (RS-232C)
n
Управление повторителем
Данная система имеет функцию, которая позволяет осуществлять
настройку нескольких соединенных последовательно мониторов с
помощью одной команды. Такая функция называется управление
повторителем. Существует возможность использования
управления повторителем без назначения ID-номеров.
[Пример]
Прибор 1
Прибор 2 Прибор 3 Прибор 4
* Если мониторы соединены, как показано выше,
можно выполнить команду типа “Установить входные
настройки всех мониторов в PC D-SUB <ПК D-SUB>”.
n
Команда управления повторителем
Управление повторителем осуществляется посредством
установки ЧЕТВЕРТОГО СИМВОЛА параметра в “+”.
Пример:
VOLM030 + ←
Устанавливает громкость всех мониторов в 30.
В случае управления повторителем ответы возвращаются
всеми присоединенными мониторами.
Если необходимо определить, что значение возвращено
определенным прибором, назначьте ID-номера каждому
монитору заблаговременно. Если отдельные мониторы не
возвращают свои ответы, возможная причина может заключаться
в том, что мониторы не получают команду, или же обработка
команды не завершена. Не посылайте новую команду.
Пример: (В случае соединения 4 мониторов, с
ID-номерами: с 1 по 4)
VOLM030 +
WAIT
OK
001
OK
002
OK
003
OK
004 ←
Если последовательно
соединено 4 монитора, то их
надежная работа может быть
обеспечена, только когда новая
команда посылается после
того, как был получен ответ от
4-го (последнего) монитора.
Управление повторителем также может быть использовано
для считывания настроек.
Пример:
VOLM ? ? ? +
WAIT
10
001
Возвращаются настройки
громкости для всех
мониторов.
20
002
30
003
30
004
ПОДСКАЗКИ
•
Если управление повторителем используется во время назначения
ID-номера команде (IDSL, IDLK), то назначение ID отменяется.
Настройка данных пользователя GAMMA <ГАММА>
n
Копирование данных пользователя GAMMA <ГАММА>
Используйте команды копирования данных пользователя
(UGRW, UGGW и UGBW). Для каждого из цветов R, G и B,
разделите 512 частей данных пользователя на 16 блока и
скопируйте 32 части данных с помощью каждой команды.
C1 C2 C3 C4 P1 P2 P3 P4
…
S1 S2
Поле команд
Номер блока
(от 01 до 16)
Поле
данных
Поле контрольной
суммы
Пример: Для копирования данных из блока 1 (уровень
0-31) для красного цвета (R)
UGRW01000000010002 … 0031C0
Номер блока
32 частей данных
Одна часть данных состоит
из 4 знаков.
Команда
Контрольная сумма
* Если данные содержат менее 4 знаков, добавьте “0”
(ноль) для того, чтобы их стало 4.
*
Поле контрольной суммы – это данные цепочки символов
(ASCII) младшего разряда, которая соответствует сумме
номера блока и 32 частей в шестнадцатеричной системе
(от 0 до F).
n
Сохранение данных пользователя GAMMA <ГАММА>
Для того чтобы сохранить скопированные данные в
мониторе, используйте команду сохранения данных
пользователя (UGSV).
Если данные не будут сохранены, они будут уничтожены, когда:
•
выключатель будет установлен в выключенное
•
STANDBY MODE <РЕЖИМ ОЖИДАНИЯ> установлен
на LOW POWER <МАЛАЯ МОЩНОСТЬ>, и монитор
перешел в режим ожидания.
n
Активация данных пользователя GAMMA <ГАММА>
Для активации скопированных данных пользователя выберите
USER <ПОЛЬЗ-ЛЬ> для GAMMA <ГАММА> в меню PICTURE
<ИЗОБРАЖЕНИЕ> или выполните соответствующую команду RS-232C.
n
Проверка данных пользователя GAMMA <ГАММА>
Используйте команды для считывания данных пользователя
(UGRR, UGGR и UGBR) для возврата 512 частей данных
пользователя для каждого из цветов R, G и B. Разделите
данные на 16 блоков и выполните возврат 32 частей данных
с помощью каждой команды. Возвращаемое значение
– это не значение сохраненное в мониторе, а значение,
находящееся во временной памяти для экрана (эти значения
идентичны, после выполнения указанной выше команды для
сохранения данных пользователя (UGSV)).
ПОДСКАЗКИ
• Данные пользователя не инициализируются при
команде RESET <СБРОС> в меню PICTURE
<ИЗОБРАЖЕНИЕ>. Для инициализации данных
пользователя выберите пункт ALL RESET <СБРОС
НАСТРОЕК> в меню FUNCTION <ФУНКЦИЯ>.
Команда инициализации данных пользователя GAMMA
<ГАММА> (UGRS) осуществляет инициализацию только
для данных пользователя.
