20
P
Основной режим работы
При использовании пульта дистанционного управления
для нескольких мониторов сначала установите для него
соответствующий режим (см. стр. 23).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
ПОДСКАЗКИ
• Управление монитором можно осуществлять при
помощи кнопок на задней панели. Используйте кнопки
того монитора, который необходимо настроить.
• Кнопки на задней панели монитора выполняют
аналогичные функции.

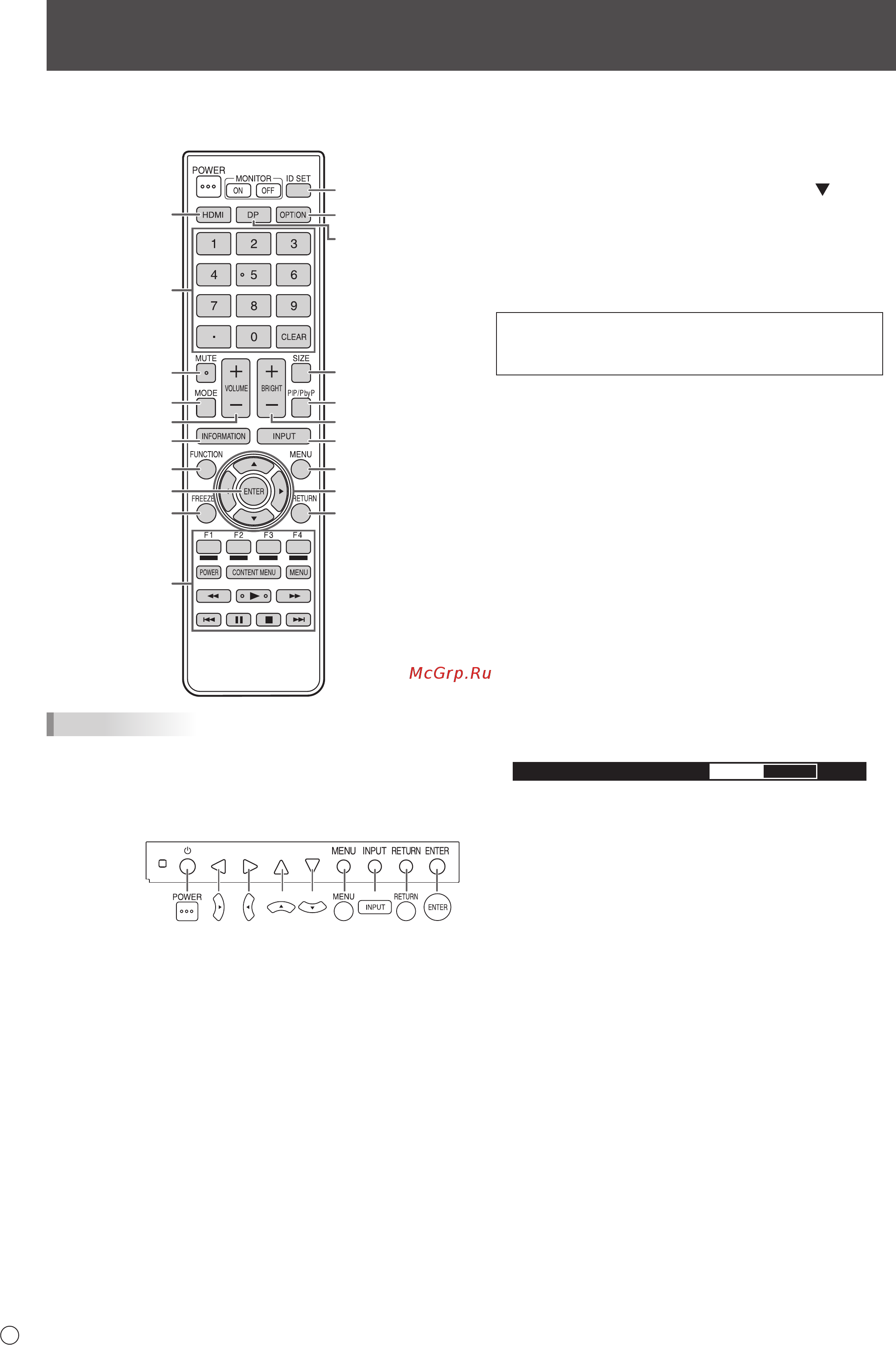

Кнопки на задней панели
Кнопки пульта
дистанционного
управления
В данном руководстве подразумевается, что
управлением монитором будет осуществляться при
помощи Кнопок пульта дистанционного управления (за
исключение отдельно указанных случаев).
1. HDMI
Переключите режим входа на HDMI1 или HDMI2.
2. Кнопки ввода цифр
Если HDMI CEC LINK <СВЯЗИ HDMI CEC> установлен
в режим AUTO <АВТО>, используйте эти кнопки для
управления устройством, подключенным через интерфейс
HDMI. Цифры 0–9 также используются в сочетании с кнопкой
ID SET.
3. MUTE (ОТКЛЮЧИТЬ ЗВУК)
Временно отключает громкость.
Нажмите кнопку MUTE повторно, чтобы включить звук на
прежний уровень громкости.
При использовании кнопок на панели монитора либо
нажмите и удерживайте кнопку MENU и кнопку
обе
одновременно, либо выберите пункт MUTE AUDIO
<БЕЗГЛАСНОЕ АУДИО> в меню OTHERS <ПРОЧЕЕ>.
4. MODE (Выбор режима цветового воспроизведения)
При последовательном нажатии на эту кнопку режим цветового
воспроизведения изменяется в следующем порядке:
STD <СТАНДАРТНО> (Стандартный) → VIVID
<ЦВЕТНОСТЬ> → sRGB → HIGH ILLUMINANCE
<ВЫС. ОСВЕЩЕННОСТЬ>→ STD...
• HIGH ILLUMINANCE <ВЫС. ОСВЕЩЕННОСТЬ> отличается
цветами, подходящими для мест с высокой освещенностью.
• sRGB не может использоваться, если режим входа
D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>.
sRGB – это международный стандарт представления цветов,
определенный МЭК (Международной электротехнической
комиссией). Преобразование цветов проводится с учетом
параметров жидкокристаллических индикаторов, благодаря
чему цветовые тона отображаются максимально близко к
тонам исходного изображения.
• При использовании кнопок на панели монитора
выберите COLOR MODE <РЕЖИМ ЦВЕТА> из пункта
COLOR ADJUSTMENT <НАСТРОЙКА ЦВЕТА> в меню
PICTURE <ИЗОБРАЖЕНИЕ>.
• Нажимая около 5 секунд, можно сменить режим
использования пульта дистанционного управления. (См.
стр. 23.)
5. VOLUME +/- (Регулировка громкости)
В результате нажатия кнопок + или - выводится
отображение меню VOLUME <ГРОМКОСТЬ>.
V OLUME 15
Нажмите + или - для регулировки громкости.
При использовании кнопок на панели монитора выберите
пункт VOLUME <ГРОМКОСТЬ> в меню OTHERS
<ПРОЧЕЕ>.
* Если не нажимать на кнопки около 4 секунд, меню
VOLUME <ГРОМКОСТЬ> автоматически исчезнет.
