9
P

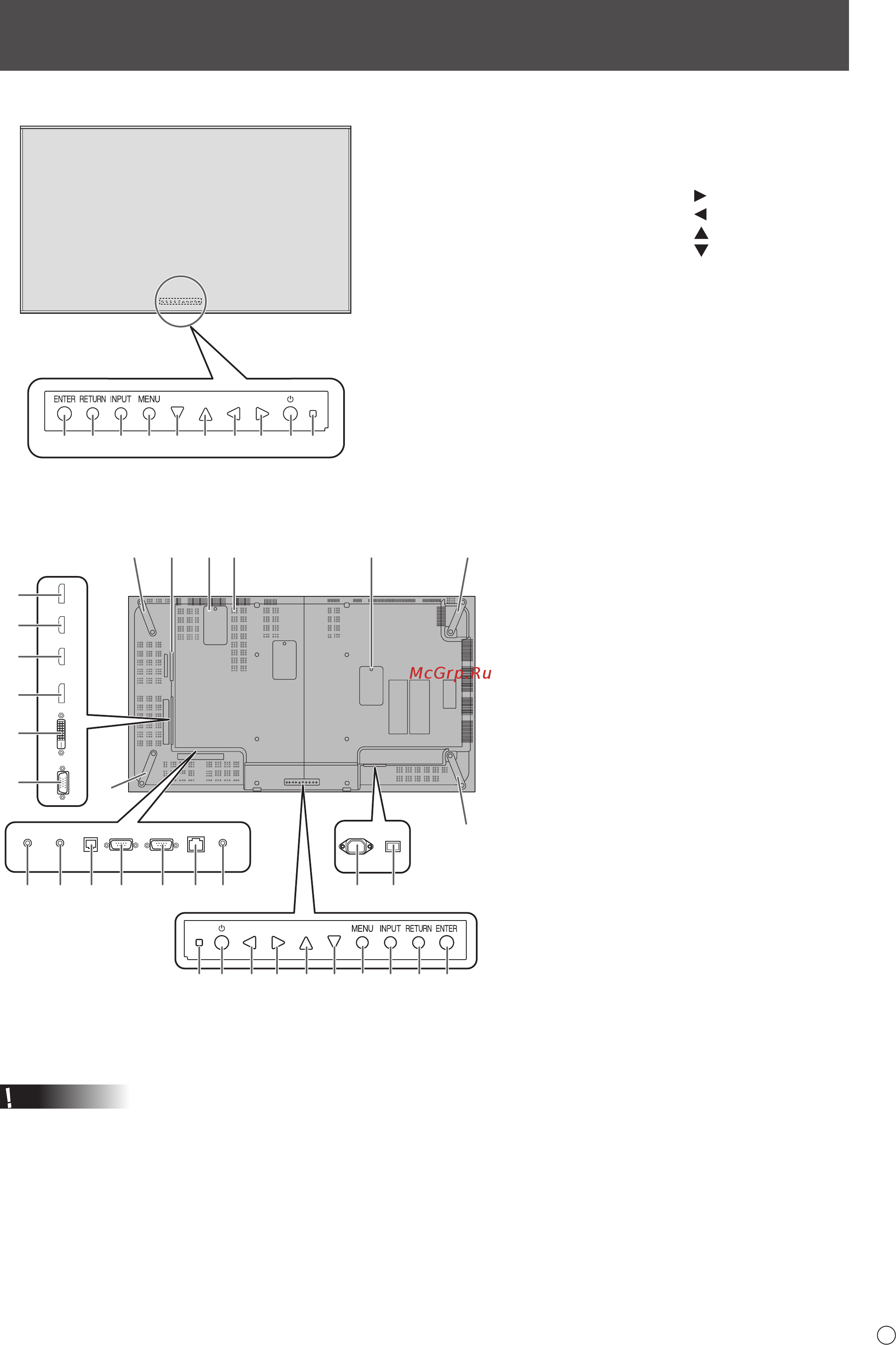

Элементы управления и разъемы
n
Вид сзади
14
12
12
30
17
23 24 25 26 27 28 29
12
12
13
15 16
2
3 4 5 6 7
8
9 10 11
13
18
19
20
21
22
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
• Запрещается блокировать крышку вентилятора.
n
Вид спереди
11 10 98765432
1
Кнопки на з
адней панели,
если смотреть спереди
1. ЖК панель
2. LED- индикатор питания
3. Кнопка POWER
4. Кнопка управления курсором (
)
5. Кнопка управления курсором (
)
6. Кнопка управления курсором (
)
7. Кнопка управления курсором (
)
8. Кнопка MENU (МЕНЮ)
9. Кнопка INPUT (ВХОД)
10. Кнопка RETURN (ВОЗВРАТ)
11. Кнопка ENTER (ВВОД)
12. Ручки
13. Вентилятор/Крышка вентилятора
14. Вентиляционные отверстия
15
. Входной разъем питания переменного
тока (См. стр. 15.)
16
. Главный выключатель питания (См.
стр. 18.)
17.
Выходной разъем DisplayPort (См.
стр. 11.)
1 8
. Входной разъем HDMI1 (См. стр. 11.)
19
. Входной разъем HDMI2 (См. стр. 11.)
20.
Входной разъем DisplayPort (См. стр. 11.)
21. Входной разъем DVI-D (См. стр. 12.)
2 2
. Входной разъем D-sub (См. стр. 12.)
23.
Входной разъем аудио (См. стр. 12.)
24
. Выходной разъем аудио (См. стр. 12.)
25
. Дополнительный разъем
Этот разъем предназначен для
будущей (опциональной) расширенной
функциональности. Наличие
данного терминала не гарантирует
предоставление расширенной
функциональности в будущем.
26.
Входной разъем RS-232C (См. стр. 12.)
27
. Выходной разъем RS-232C (См. стр. 12.)
28
. Разъем LAN (См. стр. 12.)
29
.
Разъем комплекта дистанционного
управления
(Cм. стр. 12.)
30
.
Слот расширения
Эта секция используется для
подключения аппаратных средств
для в целях создания расширенной
функциональности. Наличие
данной секции для подключения
не гарантирует предоставление
совместимых аппаратных средств в
будущем.
