51
P

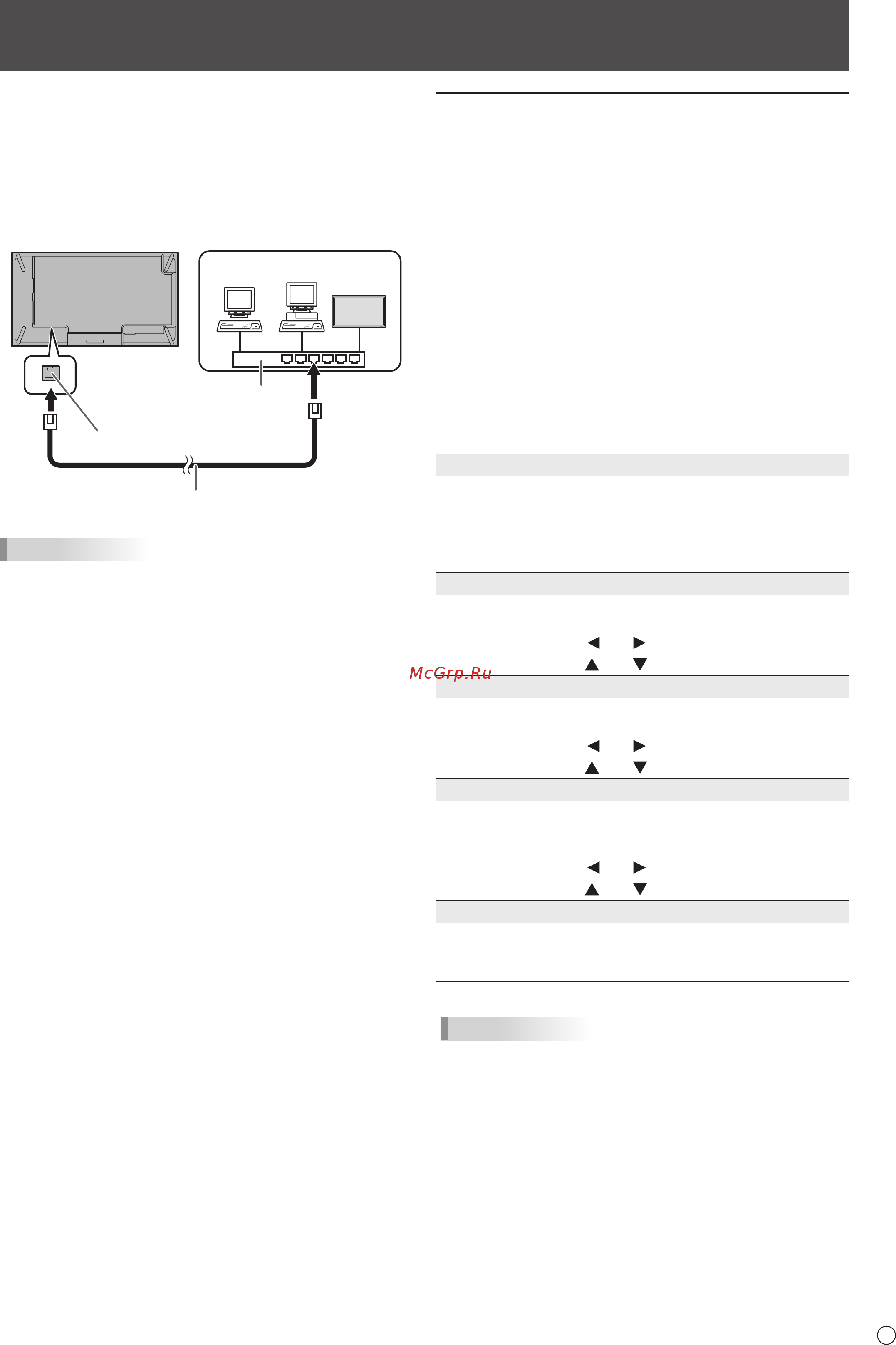

Монитор может быть подключен к LAN, что позволит
управлять им с компьютера, находящегося в LAN.
Вы также можете настроить монитор так, что при
возникновении какой-либо неисправности будет
отсылаться уведомление по электронной почте.
Для подсоединения компьютера к сети потребуется
имеющийся в продаже кабель LAN (кабель UTP, категория
5, с прямыми соединениями).
Сеть (LAN)
Сетевой
концентратор
(hub)
Разъем LAN
Кабель LAN (производится серийно, прямой)
ПОДСКАЗКИ
• Вы должны назначить IP-адрес монитору, используйте
для этого инструкции, приведённые в разделе
“Настройки для подсоединения к LAN”. (См. рисунок
справа.)
• На вашем компьютере должен быть установлен веб-
браузер.
• Если для параметра POWER SAVE MODE
<ЭНЕРГОСБЕРЕГАЮЩИЙ РЕЖИМ> установлено
значение ON <ВКЛ>, управление в режиме ожидания
невозможно.
• Для того чтобы управлять монитором через LAN,
установите значение параметра RS-232C/LAN SELECT
<ВЫБОР RS-232C/LAN> на LAN <ЛОКАЛЬНАЯ СЕТЬ>.
(См. стр. 29.)
• Нельзя управлять одновременно по RS-232C и LAN.
Инициализация личных сведений
• Личные сведения, такие, как адреса электронной почты,
могут быть записаны в мониторе. Перед передачей
в пользование другими лицами или утилизацией
монитора выполните инициализацию всех настроек с
помощью ALL RESET 1 <СБРОС НАСТРОЕК 1>. (См.
стр. 37.) Обратите внимание, что ALL RESET 2 <СБРОС
НАСТРОЕК 2> не осуществляет инициализацию
адресов электронной почты и прочих настроек.
Настройки для подсоединения к
LAN
Укажите IP-адрес и маску подсети монитора так, чтобы
они соответствовали настройкам вашей LAN.
Эти значения можно указать либо на самом мониторе,
либо на компьютере, подсоединённом к монитору.
Эти значения зависят от настройки вашей LAN.
Обратитесь за помощью к администратору вашей LAN.
■ Установка значений на мониторе
В меню SETUP <УСТАНОВКА> для RS-232C/LAN
SELECT <ВЫБОР RS-232C/LAN> в COMMUNICATION
SETTING <НАСТРОЙКА СВЯЗИ> установите значение
LAN <ЛОКАЛЬНАЯ СЕТЬ> и затем выполните настройку
параметров LAN SETUP <НАСТРОЙКИ ЛОКАЛЬНОЙ
СЕТИ>. (См. стр. 29.)
Настроив все позиции, выберите SET <УСТАНОВИТЬ> и
нажмите на кнопку ENTER.
DHCP CLIENT <КЛИЕНТ DHCP>
Если ваша LAN имеет сервер DHCP и вы хотите получить
адрес автоматически, то переведите этот параметр в
положение ON.
Чтобы указать адрес вручную, переведите этот параметр
в положение OFF.
IP ADDRESS <IP-АДРЕС>
Если DHCP CLIENT находится в положении OFF, укажите
IP-адрес.
Нажатием на кнопки
или выберите значения, затем
нажатием на кнопки
или измените их.
SUBNET MASK <МАСКА ПОДСЕТИ>
Если DHCP CLIENT находится в положении OFF, укажите
маску подсети.
Нажатием на кнопки
или выберите значения, затем
нажатием на кнопки
или измените их.
DEFAULT GATEWAY <ШЛЮЗ ПО УМОЛЧАНИЮ>
Если DHCP CLIENT находится в положении OFF, укажите
основной шлюз.
Если шлюз не используется, укажите “0.0.0.0”.
Нажатием на кнопки
или выберите значения, затем
нажатием на кнопки
или измените их.
RESET <СБРОС>
Производит сброс значений настроек LAN в
установленные на заводе значения.
Выберите ON и нажмите на кнопку ENTER.
ПОДСКАЗКИ
• Если IP-адрес монитора установлен вручную, то IP-
адрес монитора, подключенного к выходной разъем
RS-232C, а также IP-адреса следующих за ним
последовательно соединенных мониторов будут
присваиваться автоматически. (Cм. стр. 29.)
Управление монитором с помощью компьютера (LAN)
