10
P

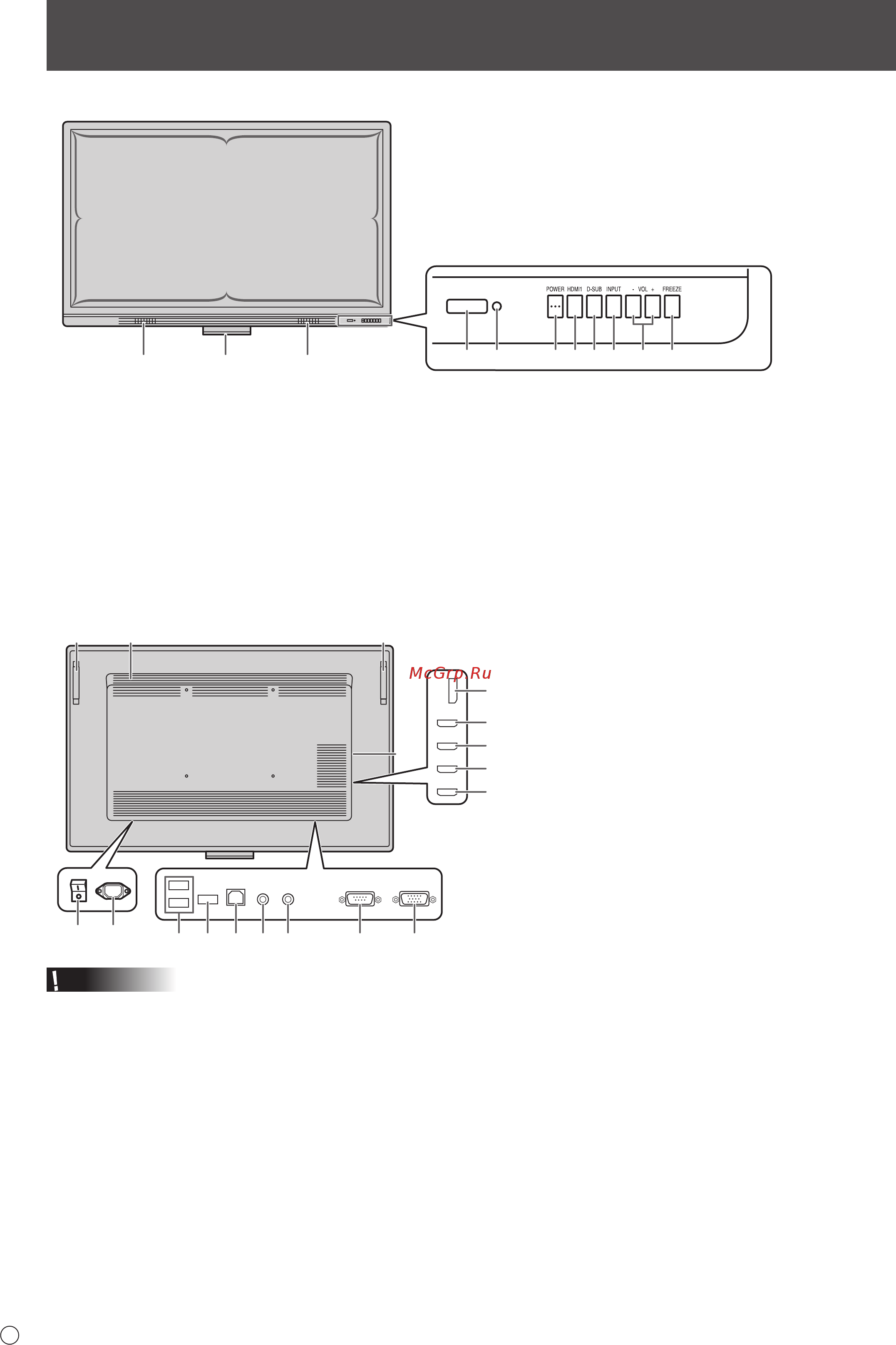

Элементы управления и разъемы
1. Датчик для дистанционного управления (См. стр. 15.)
2. LED- индикатор питания (См. стр. 17.)
3. Кнопка POWER (ПИТАНИЕ) (См. стр. 17.)
4. Кнопка HDMI1 (См. стр. 19.)
5. Кнопка D-SUB (См. стр. 19.)
6. Кнопка INPUT (См. стр. 19.)
7. Кнопка VOLUME +/- (Регулировка громкости)
(См. стр. 18.)
8. Кнопка FREEZE (См. стр. 18.)
9. Динамики
10. Инфракрасный передатчик/приемник
11. Лоток (См. стр. 43.)
n
Вид сзади
13
14 15
13
22
23
24
25
26
27
12
16 17 18 19 20 21*
12. Вентиляционные отверстия
13. Ручки (См. стр. 14.)
14. Главный выключатель питания (См. стр. 17.)
15. Входной разъем питания переменного тока
(См. стр. 13.)
16. USB-порт
(См. стр. 13.)
17.
USB-порт (для сенсорной панели)
(См. стр. 13.)
18.
Выходной разъем аудио
(См. стр. 12.)
19. Входной разъем аудио (См. стр. 12.)
20. Входной разъем RS-232C (См. стр. 12.)
21. Входной разъем D-sub (См. стр. 12.)
22. Входной разъем DisplayPort (См. стр. 12.)
23. Входной разъем HDMI1 (См. стр. 12.)
24. Входной разъем HDMI2 (См. стр. 12.)
25. Входной разъем HDMI3 (См. стр. 12.)
26. Входной разъем HDMI4 (См. стр. 12.)
27. Разъем расширения
Эта секция используется для подключения
аппаратных средств для в целях создания
расширенной функциональности. Наличие
данной секции для подключения не гарантирует
предоставление совместимых аппаратных
средств в будущем.
* Разъем для обновления встроенного ПО
Обычно не используется.
n
Вид спереди
10
10
10 10
12 3456 78
1199
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
