11

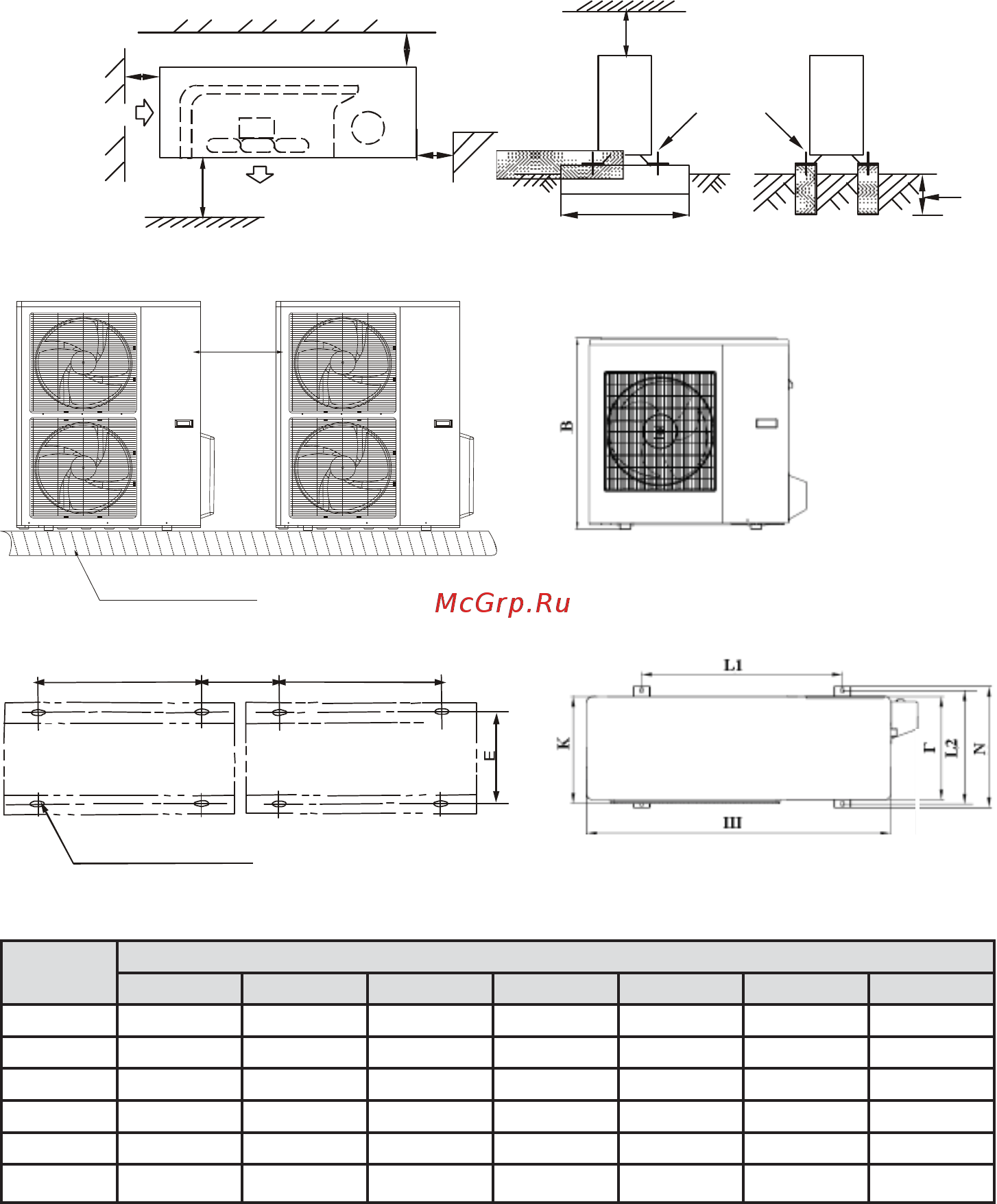

Рис. 10
Выбор места для наружного блока
Недостаточная циркуляция воздуха снизит производительность кондиционера. Минимальное расстояние от
блока до предметов и ограждений указано на рис. 10.
>300мм
>600мм
>600мм
>500мм
>300мм
>
2
0
0
0
м
м
Стена или др. предметы
Приток воздуха
Выброс воздуха
Приток воздуха
Пространство для
обслуживания
Ограждение сверху
Крепежные болты
(E+100)
> 600 мм
10 олт
т. на 1 блок
D
1
0
0
0
D
12X20 овальное отверстие
Индекс
блока
Размеры (мм)
ШВ ГL1L2KN
35 780 547 241 548 266 250 300
53 762 593 270 530 290 282 315
70 842 695 312 560 335 324 360
105 990 966 340 624 366 354 396
140 900 1167 330 590 378 340 400
176 900 1167 330 590 378 340 400
IM-KSHV_DK11-03.01.13.indd 11IM-KSHV_DK11-03.01.13.indd 11 21.09.2010 17:35:3221.09.2010 17:35:32
