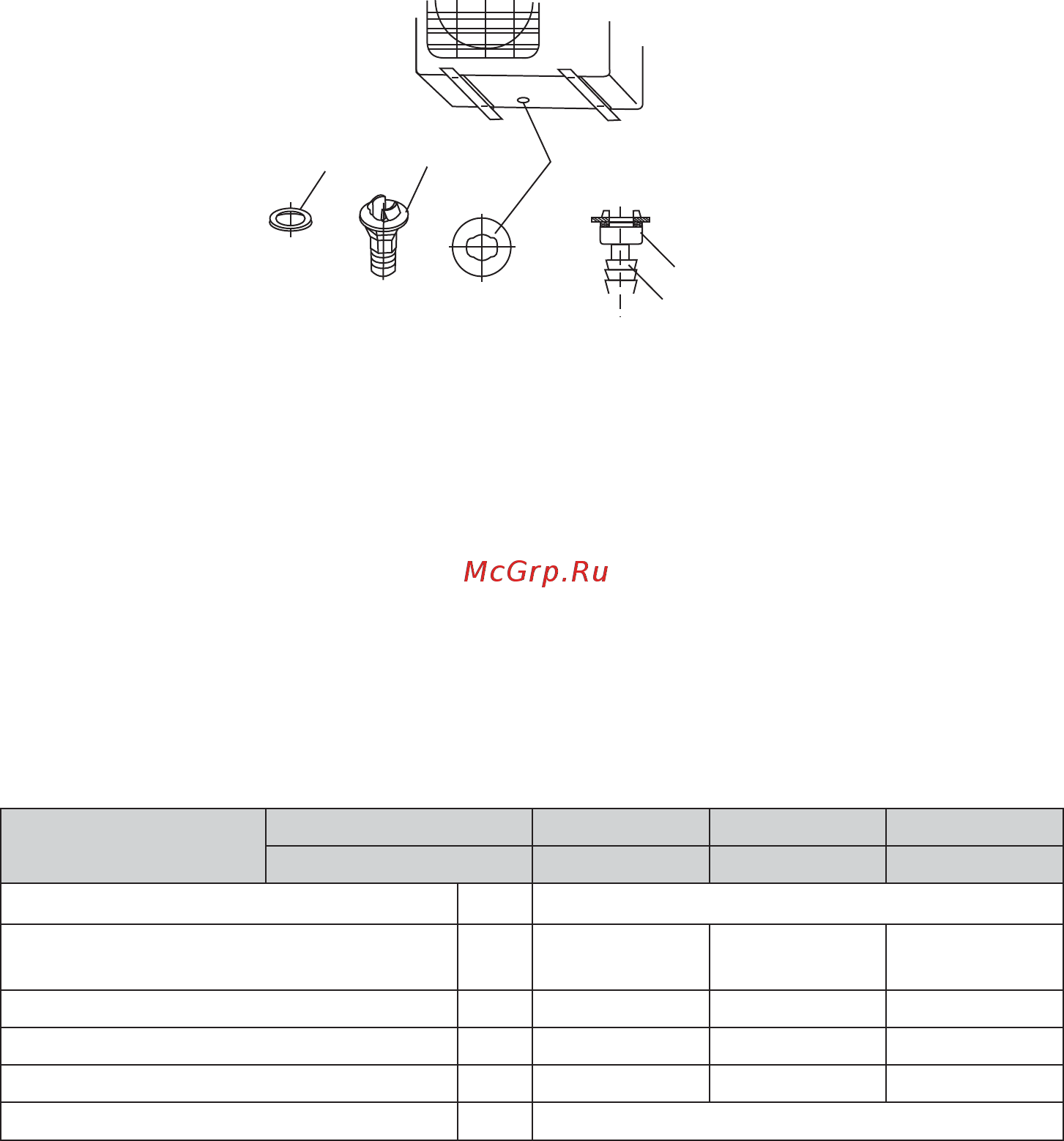

3. Установка дренажного патрубка наружного блока

Вставьте уплотнитель в дренажный патрубок, затем вставьте патрубок в отверстие в дренажном поддоне

наружного блока и закрепите его, повернув на 90

Если кондиционер будет работать в режиме обогрева, то из наружного блока будет выделяться конденсат.

В этом случае нужно удлинить дренажный патрубок дополнительным шлангом, приобретенным отдельно.

уплотнитель

дренажный шланг

дренажный

патрубок

отверстие в

дренажном поддоне

наружного блока

Рис.18

7. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

1. Электрические подключения выполнять в соответствии с электрическими схемами, приведенными в при-

ложении и на панелях наружного и внутреннего блоков кондиционера.

2. Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к ней кон-

диционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения.

3. Напряжение питания должно поддерживаться в пределах от 90 до 110% от номинального.

4. В силовом контуре нужно установить предохранитель и автомат защиты питания, срабатывающий при токе,

в 1,5 раза большем максимального рабочего тока кондиционера.

5. Убедитесь, что кондиционер заземлен.

6. Электрическое подключение должно полностью соответствовать государственным и местным стандартам и

выполняться квалифицированными опытными электриками.

7. К автомату, к которому подключается кондиционер, нельзя подключать другие электроприборы. Рекомен-

дуемое сечение проводов и параметры предохранителей указаны в таблице.

Модель

Внутренний блок KSHV35HFAN1 KSHV53HFAN1 KSHV70HFAN1

Наружный блок KSUN35HFAN1 KSUN53HFAN1 KSUN70HFAN1

Питание 1~ 220 В 50 Гц

Ток срабатывания (автомата защиты)

плавких предохранителей

А 20/16 20/16 40/25

Силовой кабель (внутренний блок) мм

3x2.5 3x2.5 3x2.5

Заземление мм

2.5 2.5 2.5

Межблочный кабель мм

5x2.5 5x2.5 (3x2,5)+(3x2,5)

Сигнальный кабель мм

1x0.5 (экранированный)
