Kentatsu KSHV35HFAN1 / KSUN35HFAN1 [9/24] Прикрепите скобу к стене винтами повесьте внутренний блок на скобы

3. Закрепите блок на подвесные кронштейны, сдвинув его назад. Осторожно затяните монтажные болты с

обеих сторон.

НАСТЕННЫЙ МОНТАЖ

Hook

Шайба

Крепежные винты

<6 мм

Скоба

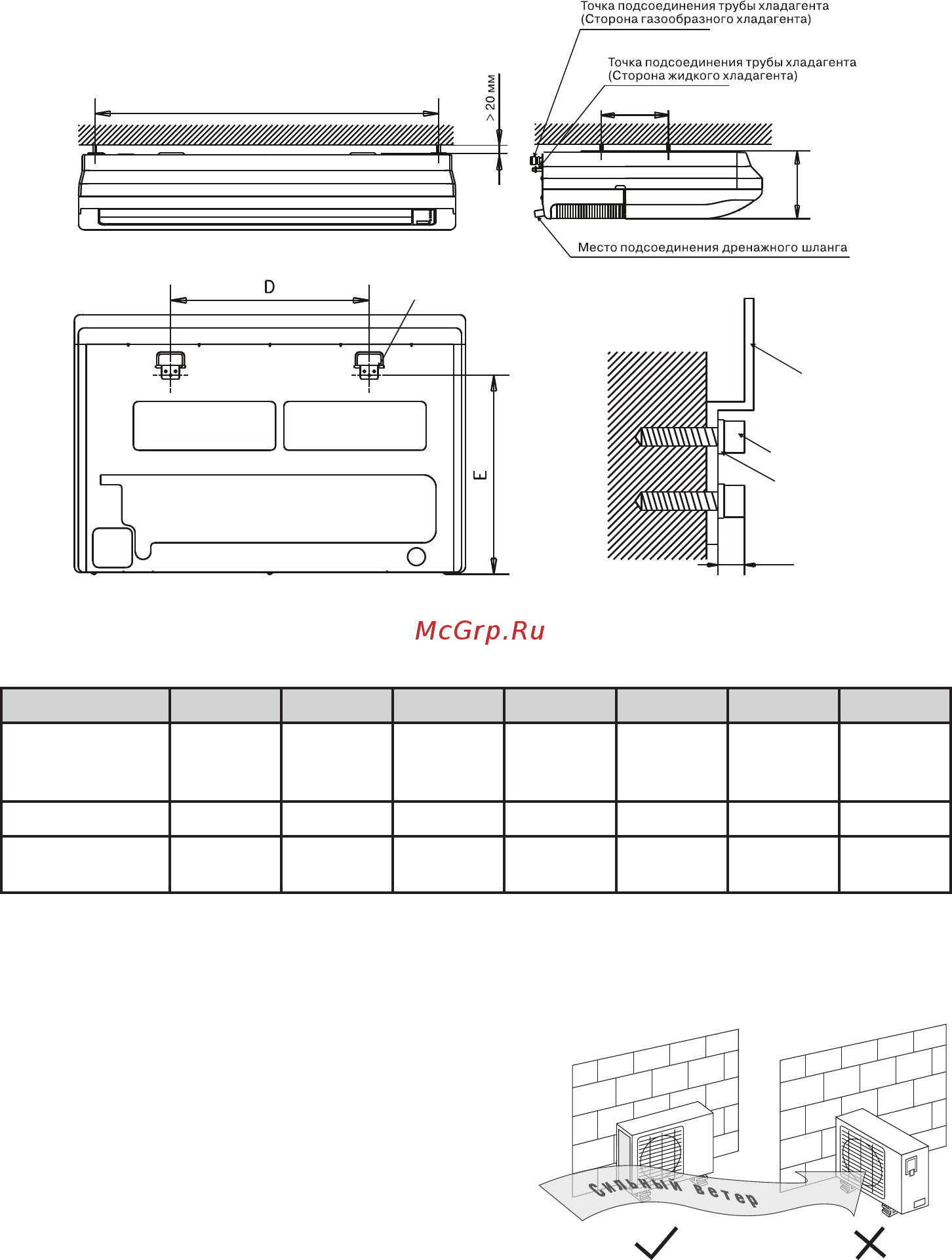

Повесьте внутренний блок на скобы

Модель А (мм) B (мм) С (мм) D (мм) E (мм) F (мм) G (мм)

KSHV35HFAN1

KSHV53HFAN1

KSHV70HFAN1

990 660 203 505 506 907 200

KSHV105HFAN3 1280 660 203 795 506 1195 200

KSHV140HFAN3

KSHV176HFAN3

1670 680 240 1070 450 1542 200

5. МОНТАЖ НАРУЖНОГО БЛОКА

Меры безопасности при монтаже наружного блока

Поверхность, на которую устанавливается наружный блок

кондиционера, должна быть жесткой, чтобы не возраста-

ли шум и вибрация.

• Выберите такое направление выхода воздуха из на-

ружный блока, чтобы воздушный поток не встречал

препятствий.

• Если в том месте, где устанавливается наружный блок

кондиционера, бывает сильный ветер (например, на

морском побережье), разместите блок вдоль стены

или установите ограждение. В противном случае вен-

тилятор кондиционера не сможет нормально работать

при сильном ветре (рис.9).

Рис. 9

Рис. 8

Прикрепите скобу к стене винтами

Повесьте внутренний блок на скобы
