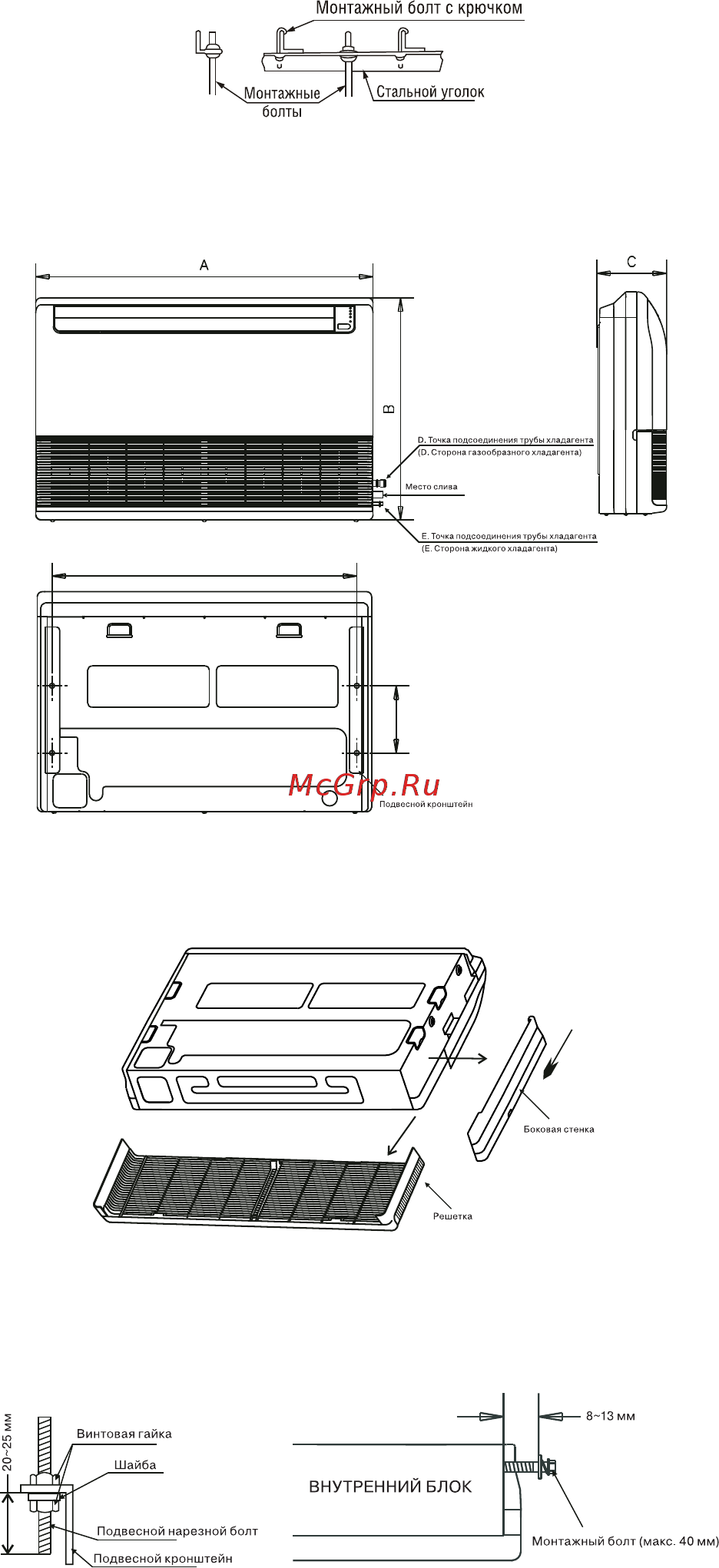

8
Рис. 4
Подпотолочный монтаж (горизонтальный)
F
G
1. Снимите боковую панель и решетку
2. Прикрепите подвесной кронштейн к потолку с помощью подвесных болтов. Установите монтажные болты
(М12х18) на внутреннем блоке.
Рис. 7а Рис. 7б
Рис. 5
Рис. 6
IM-KSHV_DK11-03.01.13.indd 8IM-KSHV_DK11-03.01.13.indd 8 21.09.2010 17:35:3021.09.2010 17:35:30
