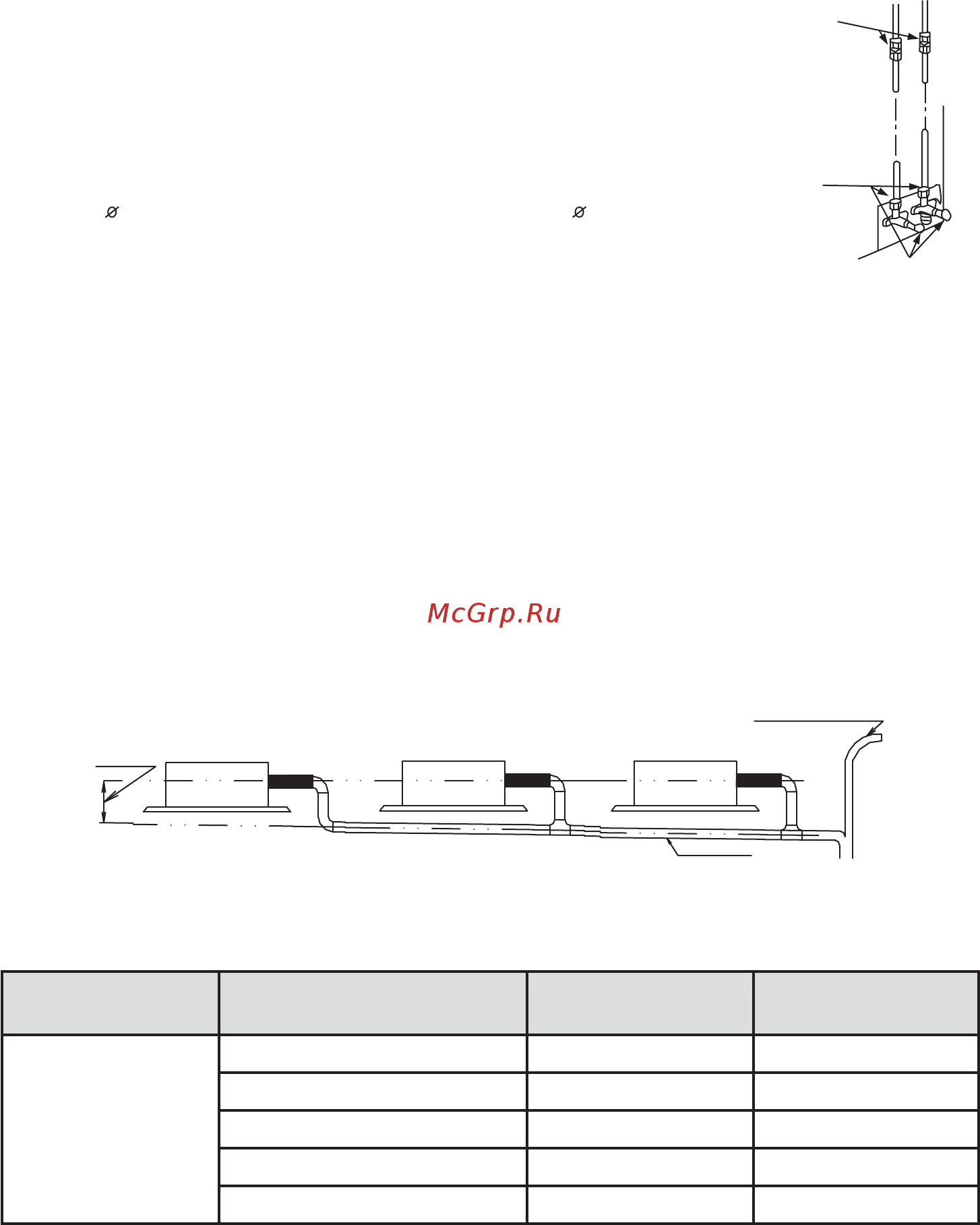

15
Изоляция трубопровода
• Убедитесь, что теплоизолированы все места соединний труб и трубы
газовой и жидкостной линии. Между отрезками изоляции не должно
быть зазора.
• Если теплоизоляция некачественная или в ней есть промежутки, то
на поверхности труб будет конденсироваться вода.
• Материал теплоизоляции должен быть расчитан на температуру по-
верхности трубопровода не менее 120 °С. Толщина теплоизоляции
для труб
6,4-25,4 мм должна быть не менее 10 мм, для труб 28,6-
38,1 мм - не менее 15 мм.
ДРЕНАЖ КОНДЕНСАТА
1. Подключите дренажный шланг к внутреннему блоку кондиционера
ВНИМАНИЕ:
• Дренажный шланг и место его подключения к внутреннему блоку канального кондиционера должны быть
хорошо теплоизолированы, чтобы на поверхности не конденсировалась влага.
• Для подключения шланга используйте жесткий полихлорвиниловый соединитель, убедитесь, что вода не
вытекает через стыки.
• При подключении дренажного шланга к внутреннему блоку будьте аккуратны, не надавливайте с усилием
на трубы кондиционера.
• Дренажный шланг должен иметь уклон примерно 1/100 и не должен превышать 20 м, т.е. снижение 1 см на
каждые 100 см длины шланга. На дренажном шланге не должно быть изгибов.
• Длина дренажной линии должна быть минимальной, так же как и количество изгибов. Для обеспечения
уклона расстояние между элементами подвески дренажа должно составлять от 1,5 м - 2 м.
Дренажная линия для нескольких внутренних блоков.
Воздушная трубка
>100 мм
Выбор диаметра дренажной линии
Количество внутренних блоков -> Определение расхода воды -> Выбор диаметра дренажного трубопровода
Общий объем конденсата = Общая холодопроизводительность внутренних блоков x 2 л/ч
Общий расход конденсата (G)
(при уклоне 1/100), л/ч
Внутренний диаметр,
мм
Толщина
Армированный ПХВ
шланг
G < 14 25 3,0
14 < G < 88 30 3,5
88 < G < 334 40 4,0
175 < G < 334 50 4,5
334 < G 80 6,0
Дренажная линия должна быть теплоизолирована с толщиной теплоизоляции не менее 6 мм.
2. Проверьте дренажную систему.
• Проверьте, нормально ли удаляется вода по дренажному шлангу из внутреннего блока кондиционера.
Для этого откройте сервисную крышку и через трубку залейте воду (~ 2 л) в водосборник внутреннего блока.
• Если кондиционер монтируется в новостройке, желательно установить его и проверить дренажную систему
до установки подвесного потолка.
точки проверки
внутреннего блока
точки проверки
наружного блока
D
B
C
A
Рис.16
уклон 1/100 или больше
