17
Модель
Внутренний блок KSHV105HFAN3 KSHV140HFAN3 KSHV176HFAN3
Наружный блок KSUN105HFAN3 KSUN140HFAN3 KSUN176HFAN3
Питание
3~, 380В, 50Гц
Ток срабатывания (автомата защиты)
плавких предохранителей
А 40/20
Силовой кабель (внутренний блок)
мм
2
5 х 2.5
Заземление
мм
2
2.5
Межблочный кабель мм
2
(5 х 2.5) + (3 x 2.5)
Сигнальный кабель
мм
2
---
ВНИМАНИЕ!
В стационарную электропроводку, к которой подключается кондиционер, обязательно должен быть встроен
автомат защиты и предохранитель утечки на землю. Сечение силовых кабелей даны для трасс не более 10 м.

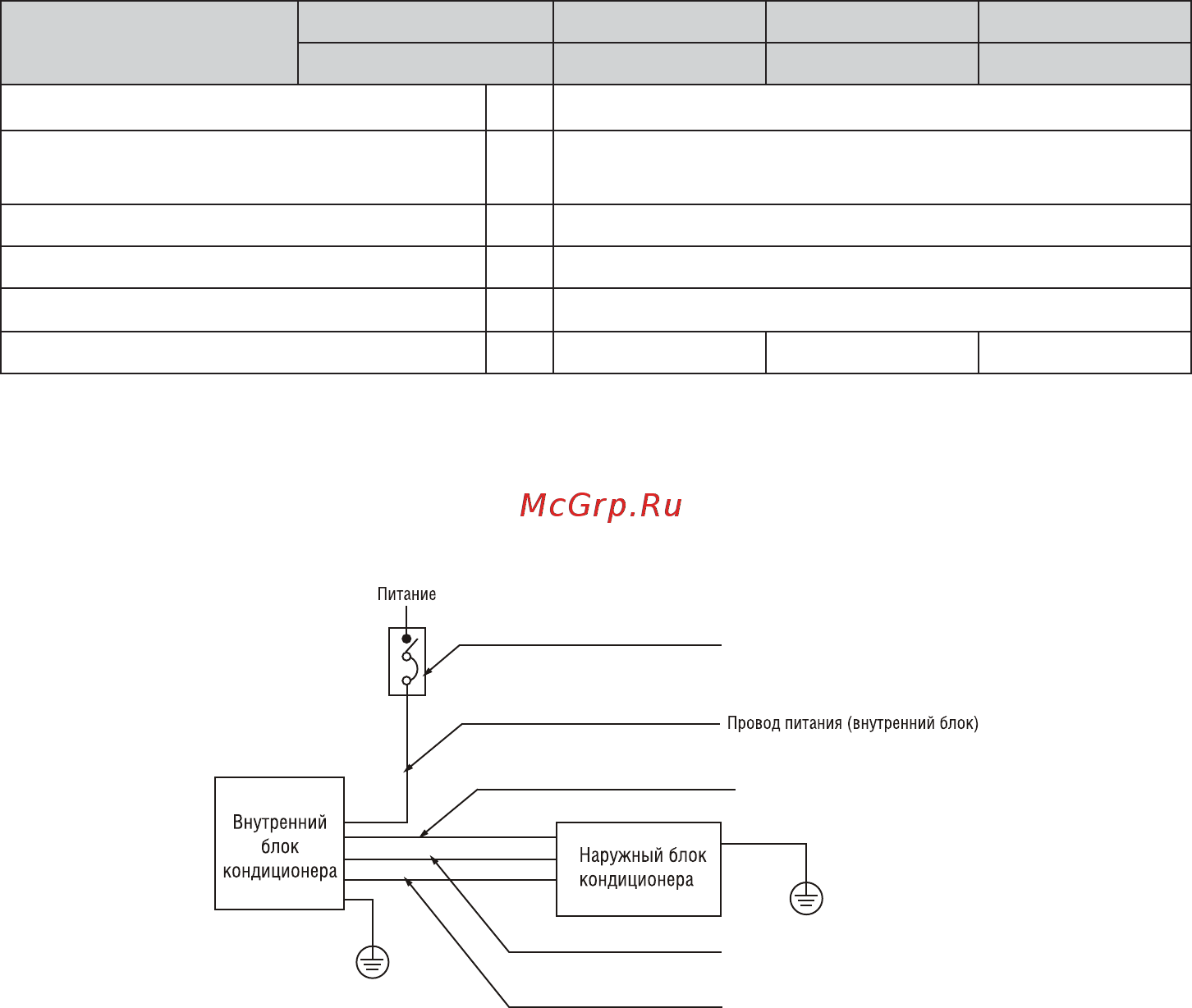

ЭЛЕКТРИЧЕСКАЯ МОНТАЖНАЯ СХЕМА
Автомат защиты / предохранитель
Сигнальный кабель
(для низковольтного сигнала)
Межблочный кабель
(для высоковольтного сигнала)
Рис.19
Межблочный кабель электропита-
ния наружного блока
IM-KSHV_DK11-03.01.13.indd 17IM-KSHV_DK11-03.01.13.indd 17 21.09.2010 17:35:3521.09.2010 17:35:35
