1. Высверлите отверстие в стене (его размер должен точно соответствовать размеру стенного канала), затем

установите стенной канал и его кожух (имеются в комплекте).

2. С помощью ленты плотно свяжите вместе соединительные трубки с кабелями. Протяните связанный со-

единительный трубопровод через стенной канал наружу. Будьте осторожны, не повредите трубопроводы.

3. Соедините трубки. Более подробную информацию смотрите в главе «Как соединять трубки».

4. Откачайте воздух с помощью вакуумного насоса. Более подробную информацию смотрите в главе «Как

откачать воздух с помощью вакуумного насоса».

5. Откройте запорные клапаны наружного блока, чтобы выпустить хладагент в трубопровод, соединяющий

наружный и внутренний блоки.

6. Проверьте на наличие утечек. Проверьте все соединения с помощью индикатора утечки или мыльной воды.

7. Закройте все стыки соединительного трубопровода звуконепроницаемой/изолирующей оболочкой и тща-

тельно изолируйте ее лентой для защиты от протечек.

ПРЕДУПРЕЖДЕНИЕ

Проверьте, чтобы изолирующий материал покрывал все открытые части развальцованных соединений тру-

бопроводов, а также труб для жидкого и газообразного хладагента. Убедитесь, что между ними нет зазоров.

Неполная изоляция может вызвать конденсацию влаги.

КАК СОЕДИНЯТЬ ТРУБКИ

1. Развальцовка

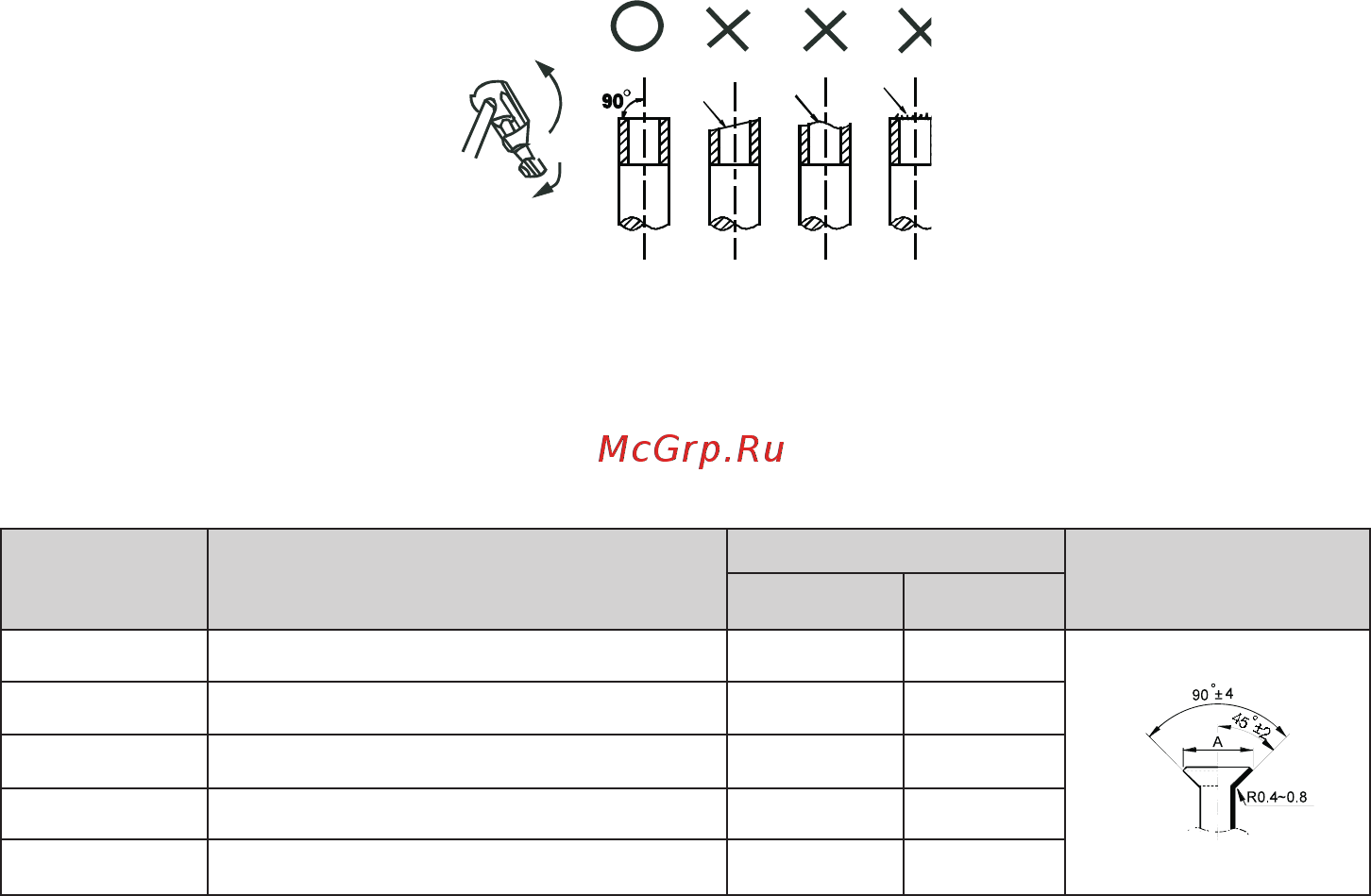

• Отрежьте трубу с помощью трубореза (см. рис 20).

Под углом

Грубый край С заусенцами

Рис. 20

• Вставьте конусную гайку в трубку и развальцуйте трубку.

• Размеры зазоров конусных гаек можно найти в таблице 5.

Таблица 5

Размер трубы Момент затяжки

Размер раструба A

Форма раструба

мин. (мм) макс. (мм)

∅6,4 15–16 Н•м (153–163 кгс•см) 8,3 8,7

∅9,5 25–26 Н•м (255–265 кгс•см) 12,0 12,4

∅12,7 35–36 Н•м (357–367 кгс•см) 15,4 15,8

∅15,9 45–47 Н•м (459–480 кгс•см) 18,6 19,0

∅19,1 65–67 Н•м (663–684 кгс•см) 22,9 23,3
