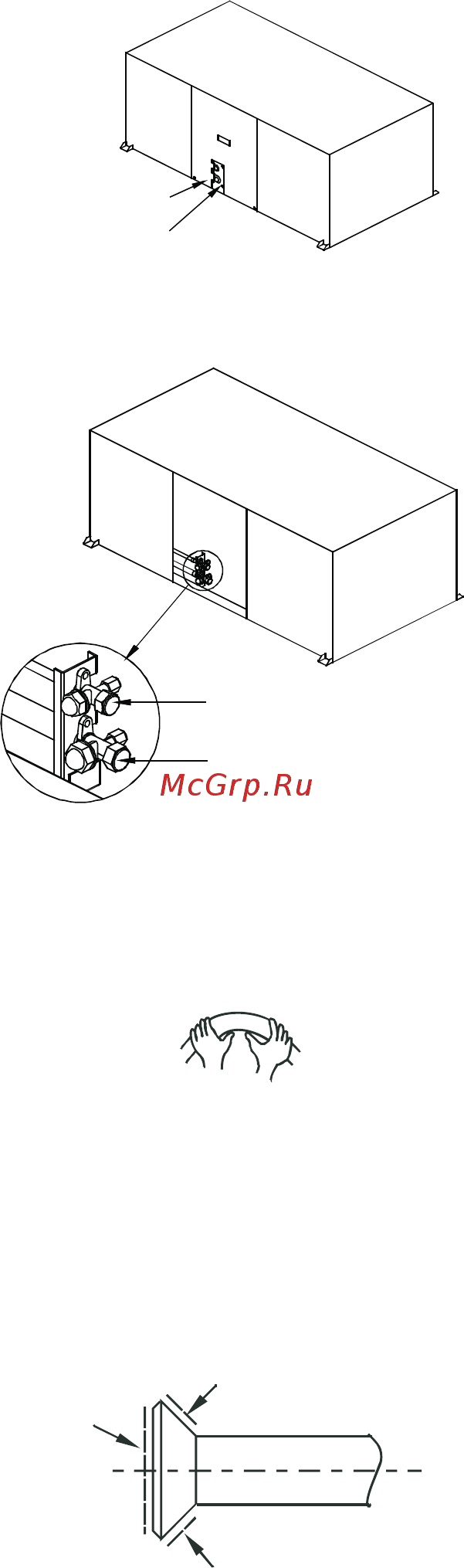

2. Отверните винты и снимите эксплуатационную панель и крышку.
Эксплуатационная
панель
Крышка
Рис. 21
3. Снимите гайки-заглушки запорного клапана.
Клапан жидкостной линии
Клапан газовой линии
Рис. 22
4. Подсоедините сначала внутренний блок, а затем наружный.
Изгибайте трубки правильно, чтобы не повредить их.
Изгибайте трубку большим пальцем
Минимальный радиус изгиба – 100 мм
Рис. 23
• Угол изгиба не должен превышать 90°.
• Желательно изгибать трубку посередине. Чем больше радиус изгиба, тем строже следует соблюдать это
правило.
• Не изгибайте одну трубу более трех раз.
• Перед установкой конусной гайки смажьте конусную часть трубки снаружи и внутри синтетическим мас-
лом. После этого затяните гайку вручную на 3–4 оборота перед полноценной затяжкой.
Рис. 24
