• При подсоединении или отсоединении трубок от блока или к нему обязательно используйте одновременно
гаечный и динамометрический ключ.

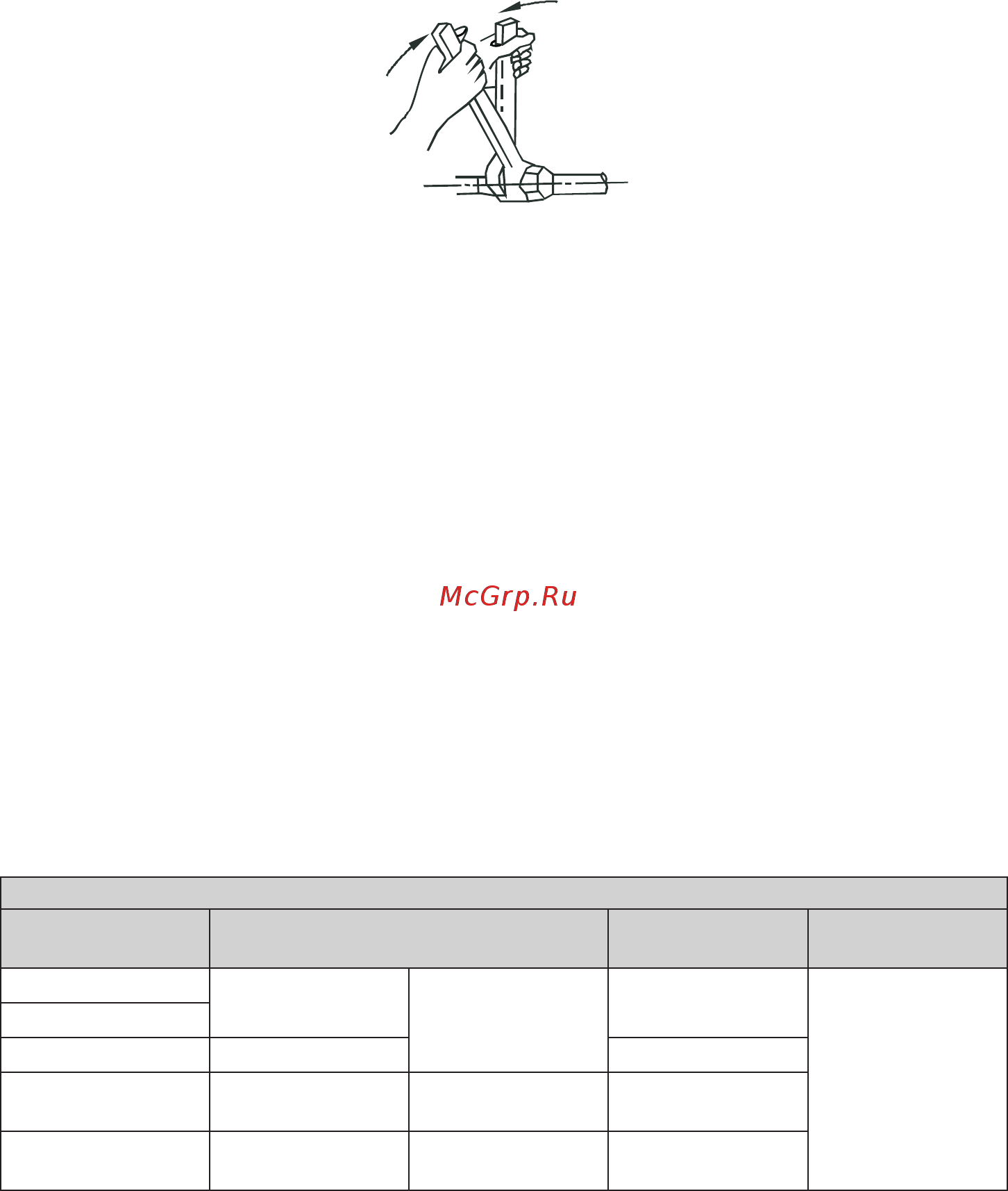

Рис. 25
ПРЕДУПРЕЖДЕНИЕ
Слишком сильный момент затяжки может повредить конусную часть, а слишком слабый – вызвать утечку.
Определите момент затяжки по таблице 5.
После завершения подключения обязательно проверьте отсутствие утечек газа.
КАК ОТКАЧАТЬ ВОЗДУХ ВАКУУМНЫМ НАСОСОМ
Ввод в эксплуатацию запорного клапана
1. Открывание запорного клапана
1. Снимите заглушку и шестигранным ключом поверните клапан против часовой стрелки.
2. Поворачивайте его до остановки штока. Не прикладывайте слишком большое усилие к запорному клапану,
иначе вы можете повредить тело клапана, так как он не имеет верхнего уплотнения. Всегда используйте
специальный инструмент.
3. Надежно затяните гайку-заглушку.
2. Закрывание запорного клапана
1. Снимите заглушку и шестигранным ключом поверните клапан по часовой стрелке.
2. Надежно затяните клапан, чтобы шток достал до уплотнителя корпуса.
Убедитесь в надежной затяжке гайки-заглушки.
Момент затяжки определяйте по следующей таблице.
Таблица 6
Момент затяжки Н•м (для закрытия поворачивать по часовой стрелке)
Размер запорного
клапана
Шток (корпус клапана)
Заглушка
(крышка клапана)
Управляющий
клапан
∅6,4
5–7
Шестигранный
ключ 4 мм
13,5–16,5
11,5–13,9
∅9,5
∅12,7 7–9 18–22
∅15,9 9–11
Шестигранный
ключ 6 мм
23–27
∅19,1 11–13
Шестигранный
ключ 6 мм
35–40
ПРЕДУПРЕЖДЕНИЕ
Для соединения с сервисным штуцером необходимо использовать заправочный шланг.
После установки и затяжки заглушки проверьте отсутствие утечек хладагента.
