Kentatsu KHHA120CFAN3 [10/20] Ground wiring ground wiring
10
Grou nd wiring
Grou nd wiring
Power supply
Switch/ Fuse
(Available locally)
Power wiring
(indoor)
Power linking wirng(Outdaoor)
We ak e lec-sign al link wiring
In door
unit
Outdoor unit
Power supply

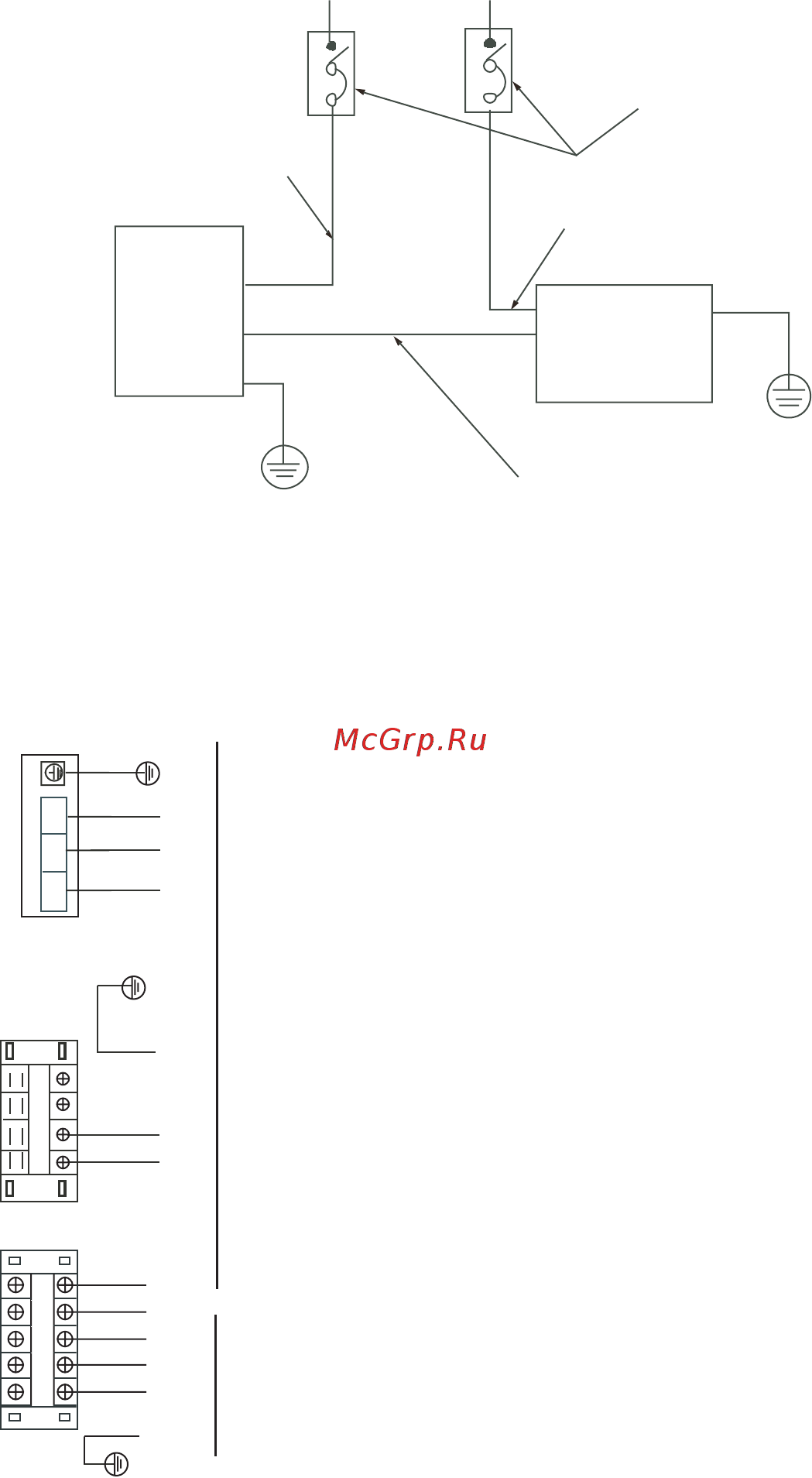

5.3 Электрическая схема
• При подключении провода обращайте внимание на последовательность чередования фаз источника
питания. В противном случае компрессор не запустится. При этом загорится индикатор неисправ-
ности на панели управления наружного блока. После восстановления последовательности фаз ин-
дикатор погаснет. Затем включите блок, и компрессор запустится в рабочем режиме.
(KHHA35CFAN1)
RVV-300/500 2X2.5+1x1.5 мм
2
(KHHA53CFAN1)
RVV-300/500 2X4.0+1x2.5 мм
2
(KHHA71CFAN1)
RVV-300/500 2X6.0+1x4.0 мм
2
(KHHA105CFAN3)
RVV-300/500 4X4.0+1x2.5 мм
2
* 1: RVV-300/500 1X1.0 мм
2
* S: RVV-300/500 1X1.0 мм
2
(KHHA120CFAN3)
RVV-300/500 4X4.0+1x2.5 мм
2
(KHHA160CFAN3)
RVV-300/500 4X10.0+1x6.0 мм
2
Источник питания:
220
-2
40В ~ 50Гц
3-жильный кабель
Источник питания:
380-415В 3ф~ 50Гц
3-жильный кабель
Y/G
A B C N 1
К внутреннему блокуК внутреннему блоку
К внутреннему блоку
SNL
Y/G

1
Y/G
