5
2. Перечень подключаемого дополнительного оборудования
• Для блоков, работающих только в режиме охлаждения
Соединитель-
ный комплект
Модель
Производи-
тельность
кВт
Смотровое
стекло
Электро-
магнитный
клапан
Катушка
электромагнит-
ного клапана
Фильтр-
осушитель
Тепловой рас-
ширительный
вентиль
Кол-во Кол-во Кол-во Кол-во Кол-во
CCK-3.5 3,2 1
1
1 1 1
CCK-5.3 5,3 1
1
1 1 1
CCK-7.1 7,1 1
1
1 1 1
CCK-10.5 10,5 1
1
1 1 1
CCK-12 14,0 1
1
1 1 1
CCK-16 16,0 1
1
1 1 1
Примечание.
Kentatsu ККБ может быть подключен к другим внутренним блокам, таким как DX AHU, с использованием ком-
плекта дополнительного оборудования, перечисленного выше. Монтировать это оборудование следует в соот-
ветствии со схемой трубопроводов и инструкцией по монтажу, прилагаемой к каждому виду дополнительного
оборудования.

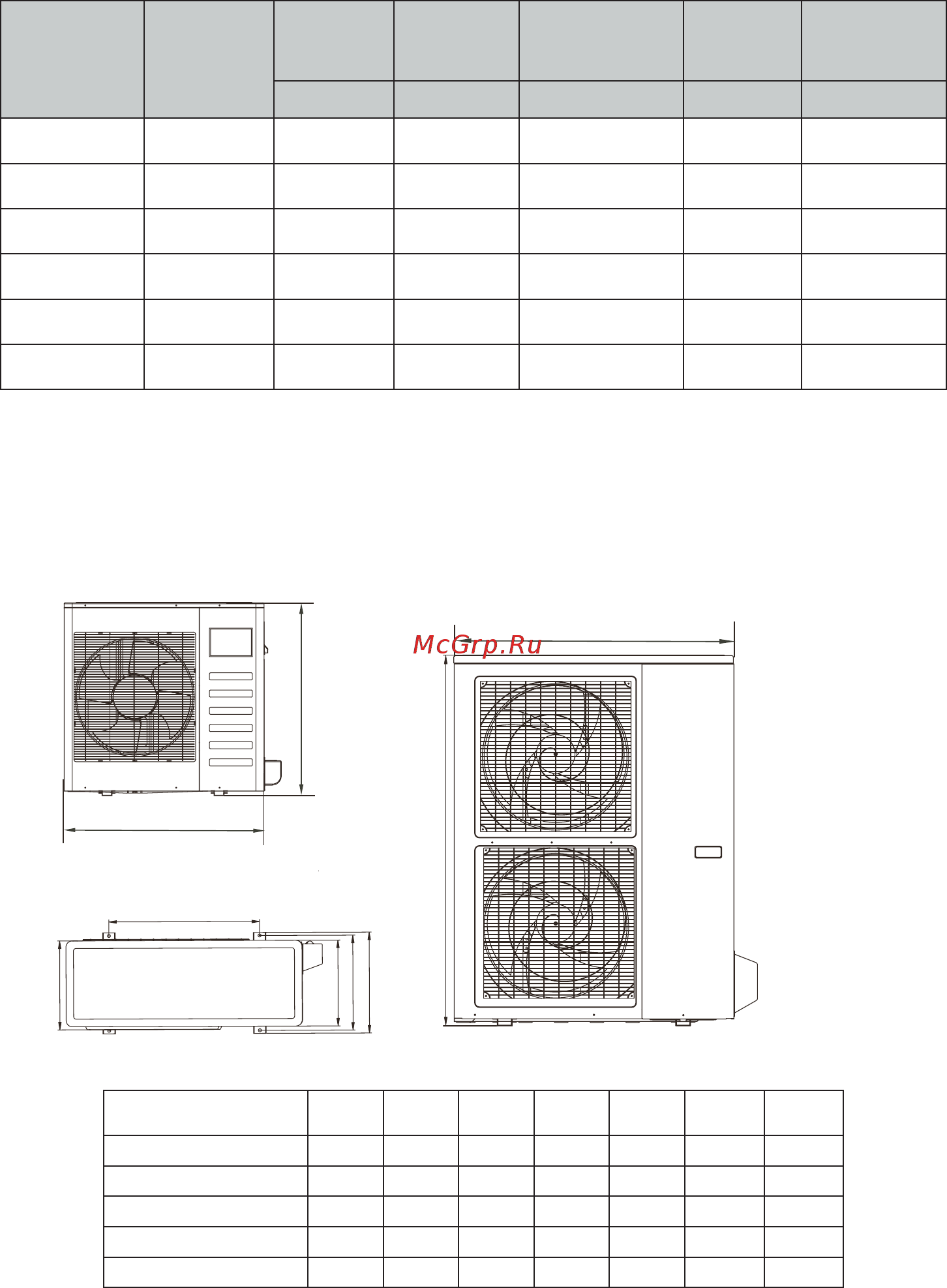

3. Габариты
mmmm
B
C
D
E
F
A
H
A
H
mmmm
B
C
D
E
F
A
H
A
H
mmmm
B
C
D
E
F
A
H
A
H
Модель A B C D E F H
KHHA35CFAN1 780 548 266 300 241 250 540
KHHA53CFAN1 760 530 290 315 270 285 590
KHHA71CFAN1 842 560 335 360 312 324 695
KHHA105CFAN3 990 642 366 396 340 345 965
KHHA120/160CFAN3 900 590 378 400 330 350 1170
KHHA120/160CFAN3
