6. Проверьте на наличие утечек. Проверьте все соединения с помощью индикатора утечки или мыльной

воды.

7. Закройте все стыки соединительного трубопровода звуконепроницаемой/изолирующей оболочкой и

тщательно изолируйте ее лентой для защиты от протечек.

ПРЕДУПРЕЖДЕНИЕ

Проверьте, чтобы изолирующий материал покрывал все открытые части развальцованных соединений тру-

бопроводов, а также труб для жидкого и газообразного хладагента. Убедитесь, что между ними нет зазоров.

Неполная изоляция может вызвать конденсацию влаги.

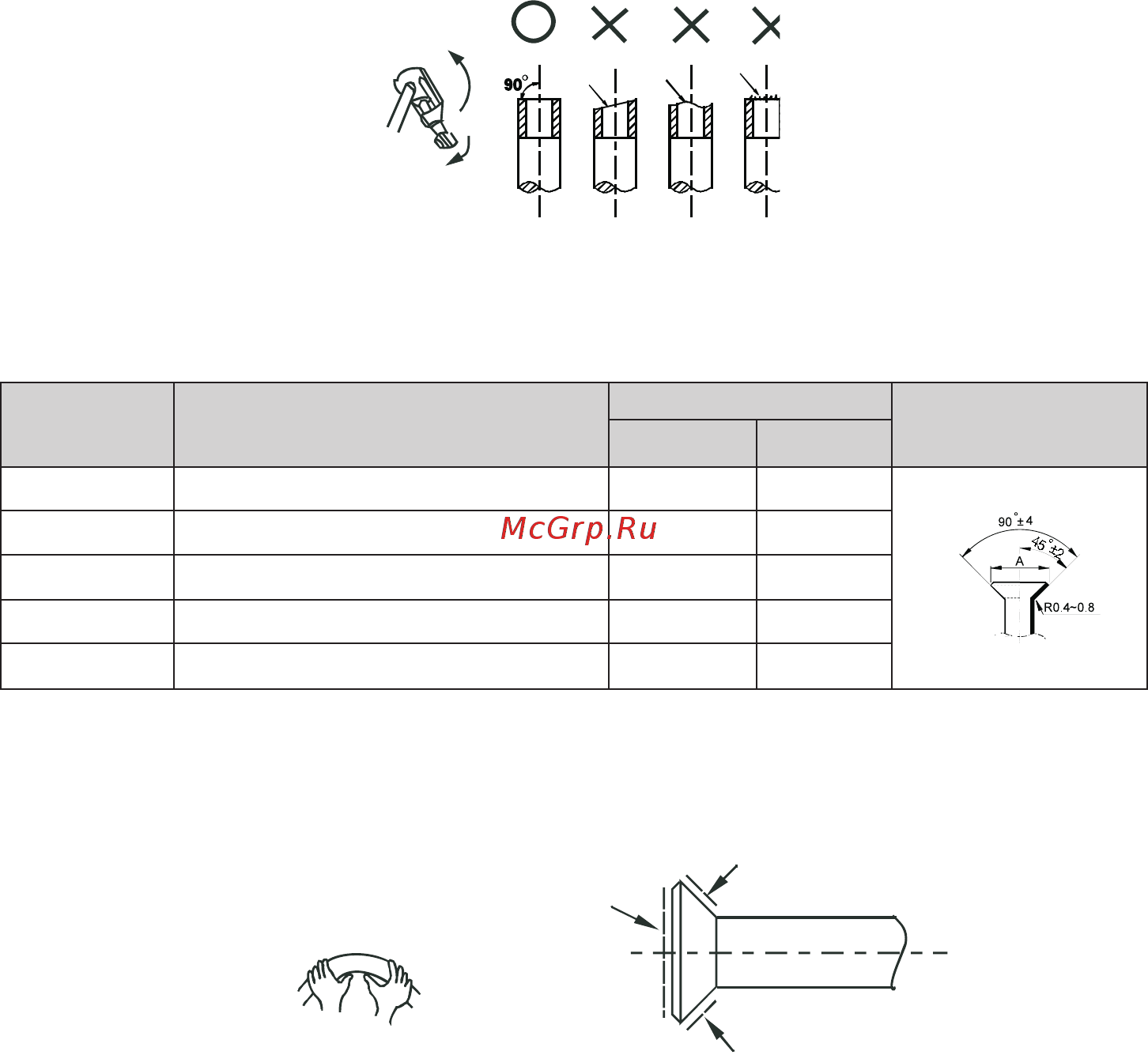

• Вставьте конусную гайку в трубку и развальцуйте трубку.

• Размеры зазоров конусных гаек можно найти в т.

Размер трубы

Момент затяжки

Размер раструба A

Форма раструба

∅12,7 35–36 Н•м (357–367 кгс•см) 15,4 15,8

∅15,9 45–47 Н•м (459–480 кгс•см) 18,6 19,0

∅19,1 65–67 Н•м (663–684 кгс•см) 22,9 23,3

• Угол изгиба не должен превышать 90°.

• Желательно изгибать трубку посередине. Чем больше радиус изгиба, тем строже следует соблюдать это

правило.

• Не изгибайте одну трубу более трех раз.

• Перед установкой конусной гайки смажьте конусную часть трубки снаружи и внутри синтетическим мас-

лом. После этого затяните гайку вручную на 3–4 оборота перед полноценной затяжкой.
