1 Перед использованием Руководство пользователя серии ALE
- 6 -
1-4 Название и назначение каждого компонента.

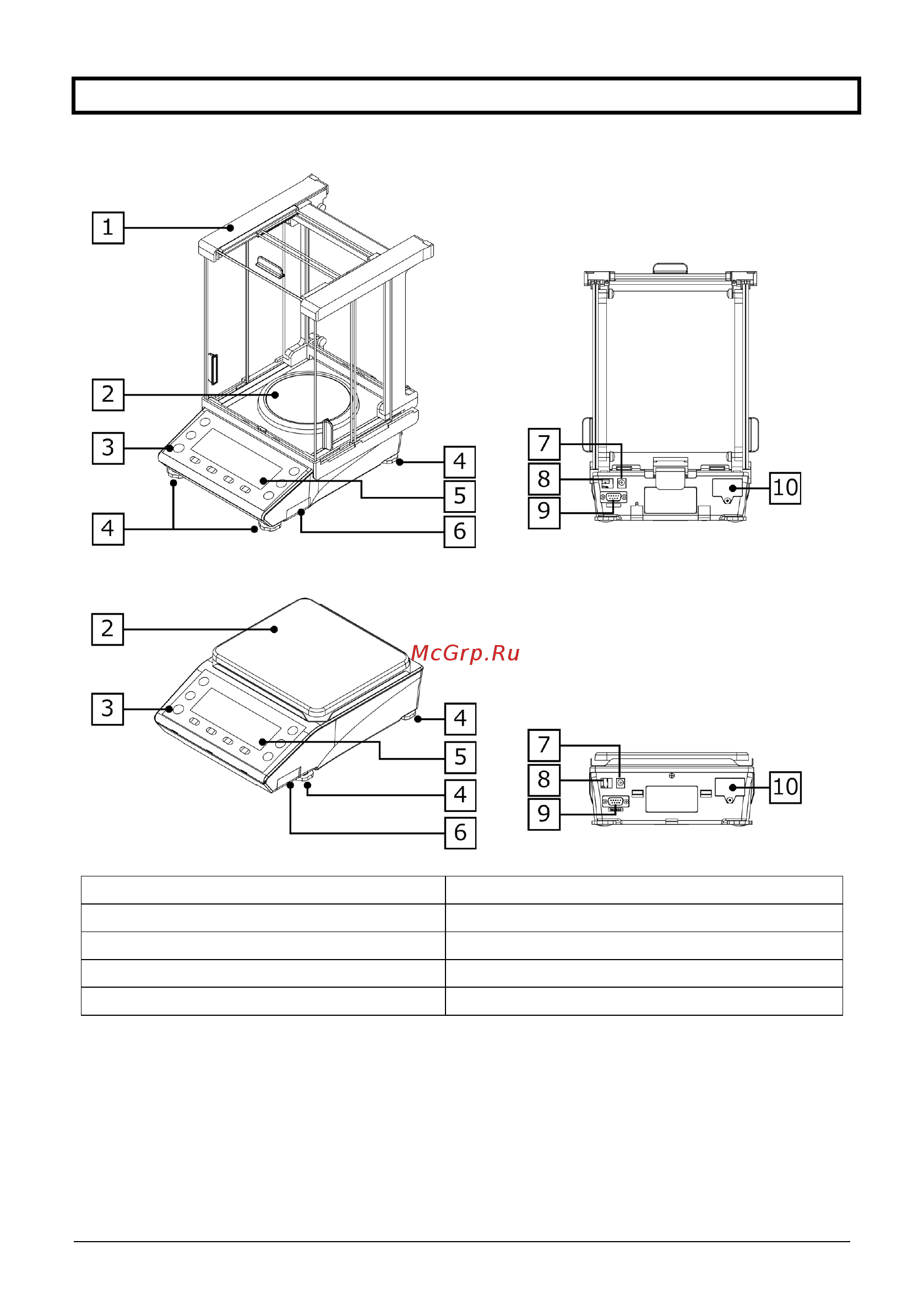

Модель с круглой весовой платформой (Max 220–1200 гр.)
Модель с квадратной весовой платформой (Max 1500–15000 гр.)
1
Ветровая защита
2
Весовая платформа
3
Уровень
4
Регулируемые ножки
5
Дисплей
6
Отсек элементов питания
7
Разъём для адаптера питания
8
Интерфейс USB тип B
9
Интерфейс RS-232C (D-sub 9 pin male)
10
Опциональный слот
