Руководство пользователя серии ALE 8 Функции Администрирования
79

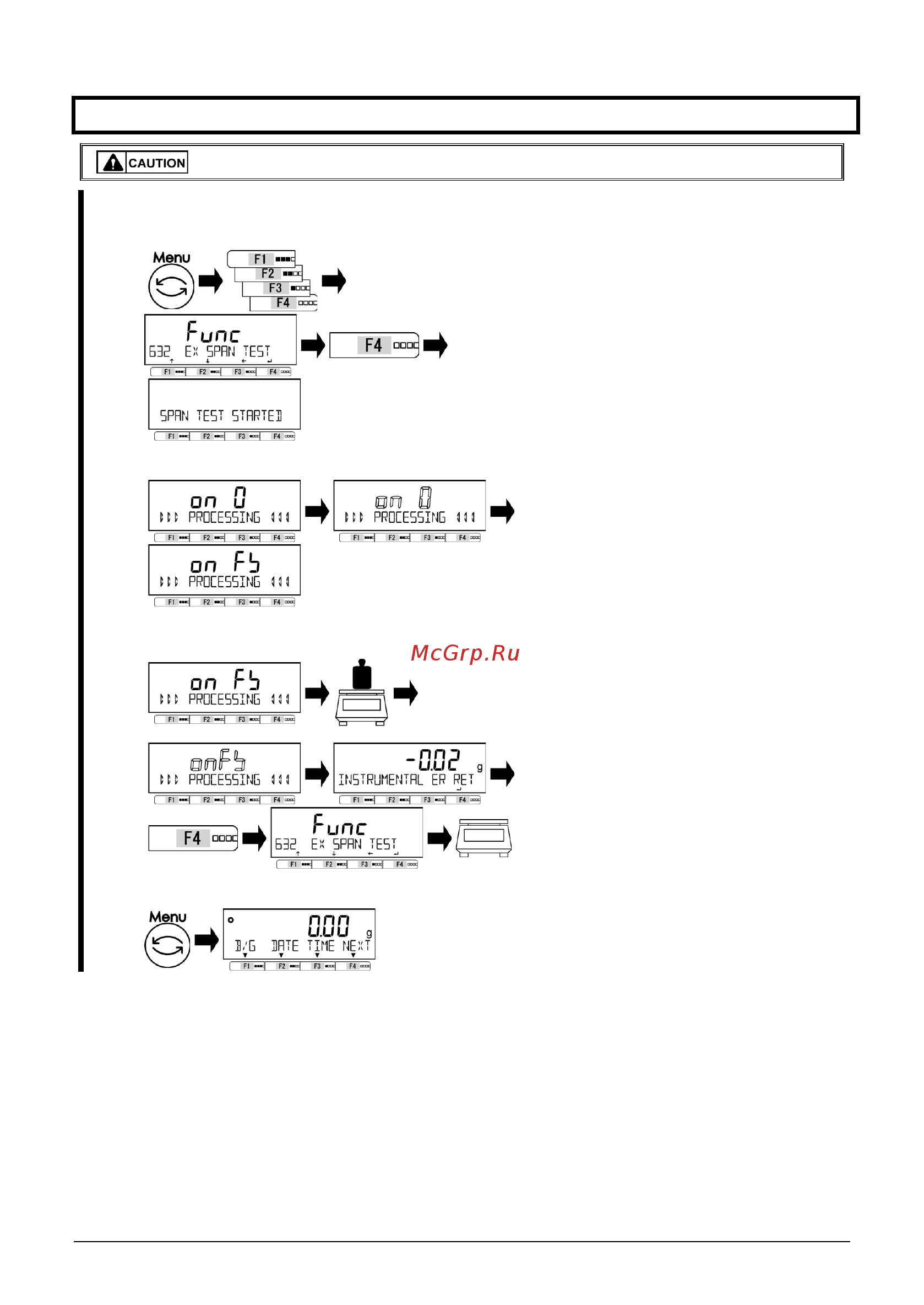

8-4-1(2) Тестирование диапазона внешней гирей.
Убедитесь, что используемая масса равна пределу взвешивания для вашей модели.
1
Выбор тестирования диапазона внешней
гирей.
Нажмите клавишу [Menu], затем
используйте клавиши [F1-F4] для
выбора опции <632 EX SPAN TEST>.
Нажмите клавишу [F4] для
выполнения.
2
Установка нуля.
На дисплее отображается процесс
установки значения нуля. Мигающая
надпись <on 0>.
По окончанию отобразится сообщение
<on FS>.
3
Тестирование диапазона.
Поместите гирю в центр платформы.
Надпись <on FS> начнёт мигать.
Тестирование началось. По завершению
появится сообщение <INSTRUMENTAL
ER> и величина ошибки.
Нажмите клавишу [F4].
На дисплее отобразится сообщение <632
EX SPAN TEST>.
Уберите гирю с платформы.
4
Выход из меню.
Нажмите клавишу [Menu] для
перехода в режим взвешивания.
