Руководство пользователя серии ALE 3 Функции для работы с весами
35
4

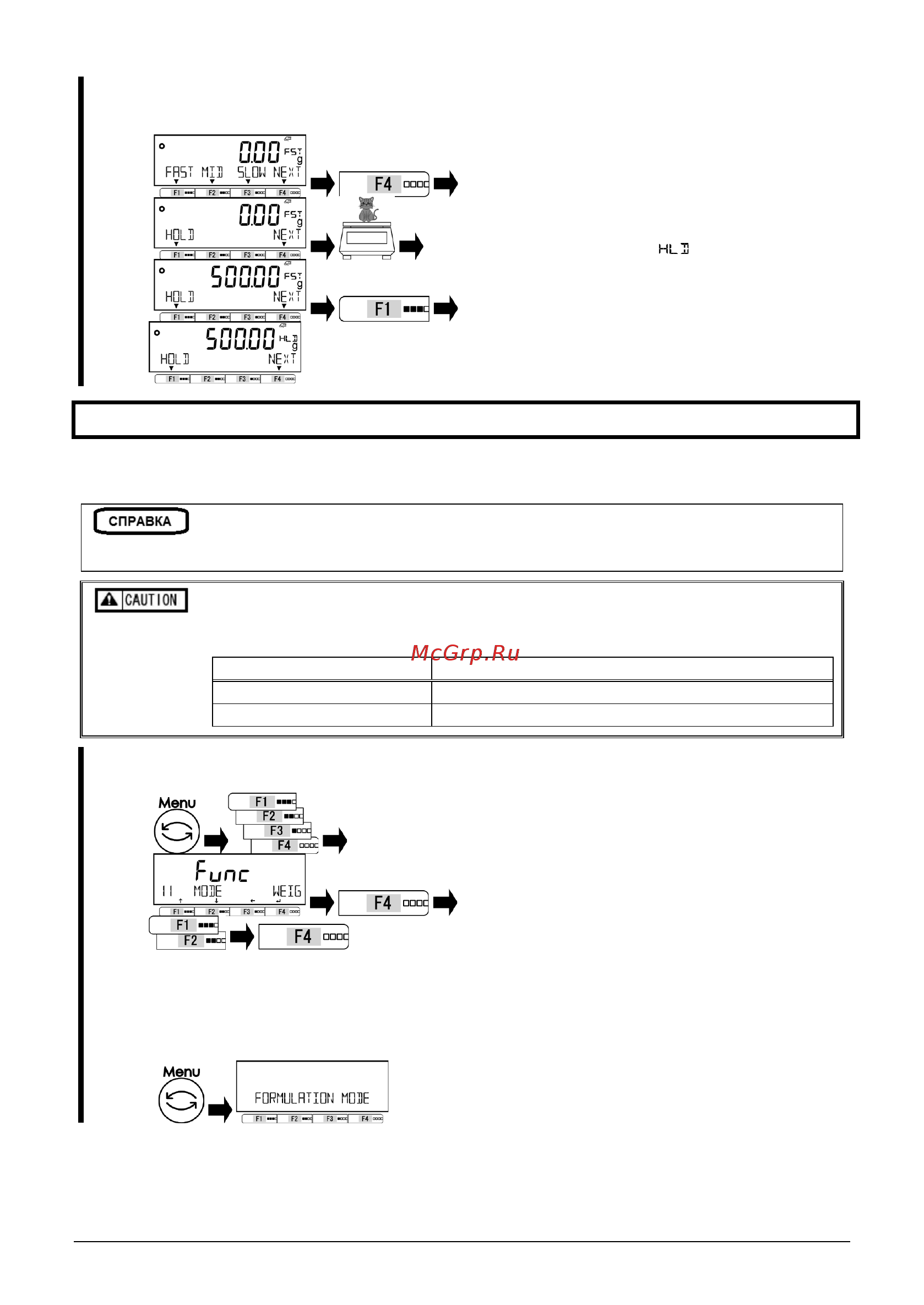

b) Взвешивание животного в ручном режиме
при помощи клавиши <HOLD> .
Нажмите [F4] <NEXT> для
отображения опции <HOLD> на
функциональной клавише [F1] .
Поместите животное на платформу.
Нажмите [F1] <HOLD>, показания
весов зафиксируются, появится
индикатор < >.
Уберите животное с платформы.
После этого тарирование будет
выполнено автоматически.
3-8 Режим компоновки.
В режиме компоновки возможно сохранение в памяти значения массы каждого компонента,
например, при составлении смеси.
(1)
Только единицы “mg” или “g” могут использоваться.
(2)
Может быть сохранено до 30 значений массы компонентов.
(3)
Функция предустановки массы тары не может быть использована.
Параметры вывода данных задаются настройкой “Отправка после стабилизации или
немедленно после нажатия клавиши [Output]” независимо от значения переменных “413/423
CONDITION” в разделе “ 6 Функции внешнего ввода / вывода ”
Настройка “17 WT STABLE”
Условия вывода информации
ON
После стабилизации и нажатия клавиши [Output]
OFF
Немедленно после нажатия клавиши [Output]
1
Выбор режима взвешивания компонентов.
Нажмите клавишу [Menu], затем
используйте клавиши [F1-F4] для
выбора пункта <11 MODE>.
Нажмите [F4] для изменения
значения.
Используйте клавиши [F1/F2] для
выбора значения.
FORM
:
Режим взвешивания
компонентов
Нажмите клавишу [F4] для
подтверждения.
2
Выход из меню.
Нажмите клавишу [Menu] для
перехода в режим взвешивания
компонентов.
