2 Основные функции Руководство пользователя серии ALE
- 16 -

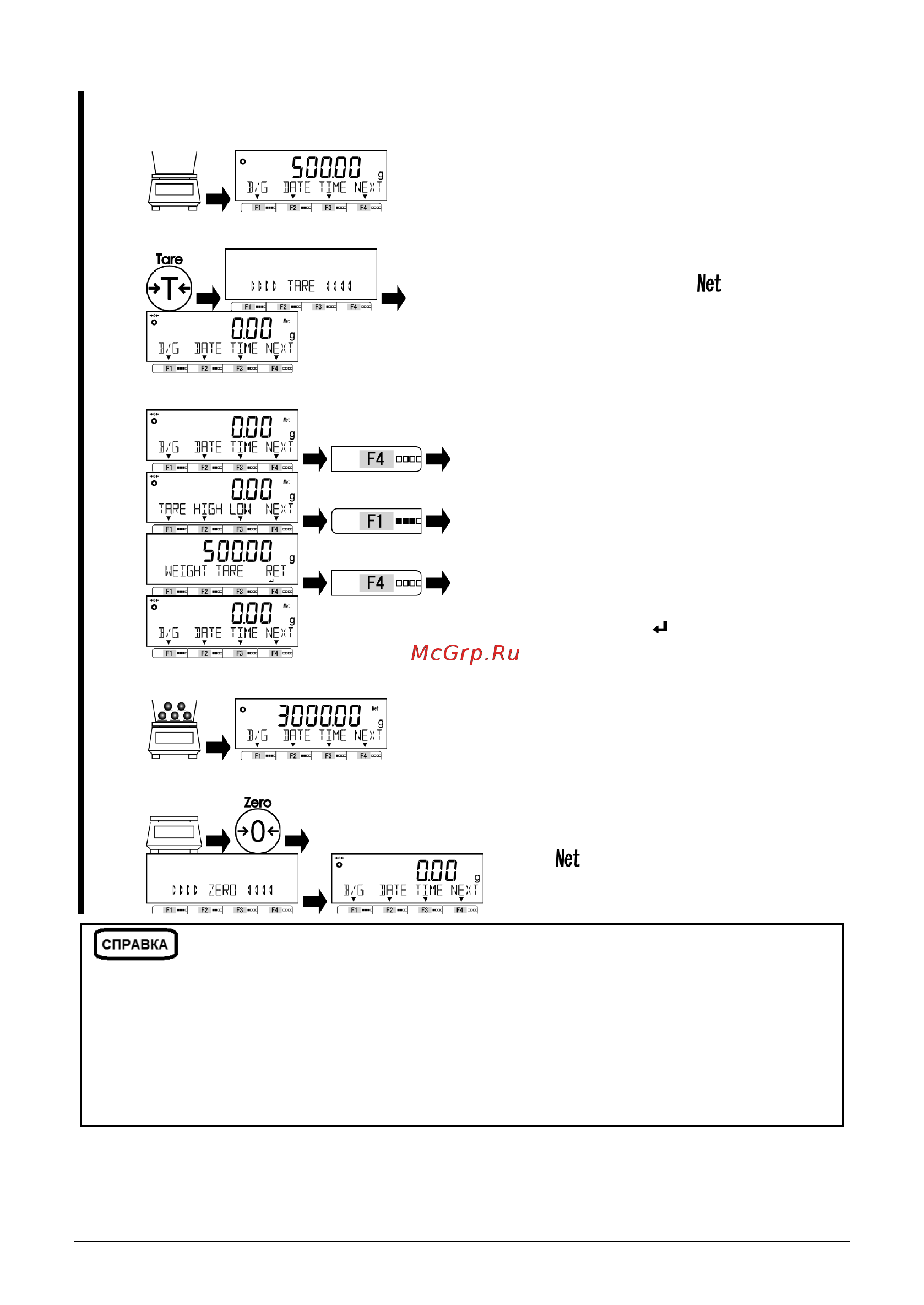

1
Установка контейнера на весовую
платформу.
Установите контейнер (тару) на весовую
платформу. Масса тары отобразится на
дисплее.
2
Выполнение вычитания массы тары.
Нажмите клавишу [Tare].
Показания весов сменятся на ноль и
появится индикатор < >.
3
Проверка массы тары.
Масса тары может быть отображена
нажатием функциональной клавиши, если
такая функция для клавиши была
запрограммирована. См раздел 8
“Функции управления”.
Нажмите клавишу [F4] для перехода в
меню, затем нажмите клавишу [F1-F3],
над которой написано <TARE>.
Масса тары отобразится на дисплее.
Нажмите [F4] < > для возврата в режим
взвешивания.
4
Установка образца на весы.
Установите образец в тару. Масса нетто
отобразится на дисплее.
5
Очистка значения массы тары.
Уберите образец и тару с платформы
и нажмите клавишу [Zero].
Показания весов обнулятся и индикатор
< > пропадёт.
(1)
Использование тары сужает диапазон взвешивания на значение массы тары.
(2)
Время ожидания стабилизации может быть установлено в меню настроек, пункт <17 WT
STABLE>.
(3)
Когда масса тары известна, она может быть введена вручную. Для этого используйте
функцию ручного ввода массы тары, см раздел 5 (Пользовательские настройки).
(4)
Когда при включении весов на платформе стоит тара, масса которой превышает границу
диапазона установки нуля, вычитание массы тары выполняется автоматически.
(5)
Масса тары может быть передана на внешнее устройство при нажатии клавиши [Output] .
см раздел 6 “Функции внешнего ввода / вывода”.
