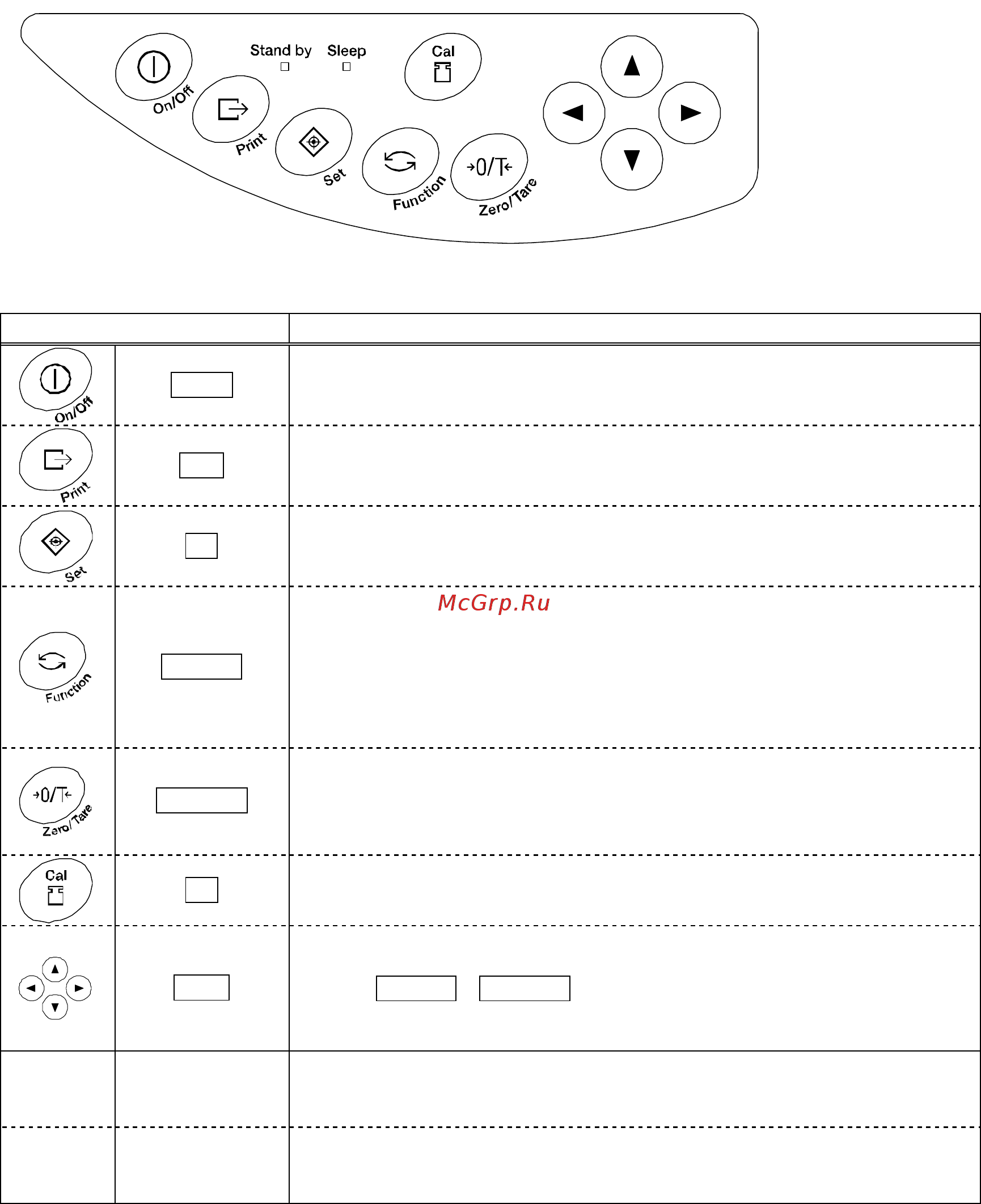

2.3.2 Кнопки клавиатуры и их назначение
Кнопка Назначение
On/Off Включение и выключение весов.
Print
Старт передачи данных.
Отмена при настройке даты и времени.
Set
[Короткое нажатие] Старт установок счетного и процентного
режимов.
[Длительное нажатие] Старт установок в компараторном режиме.
Function
[Короткое нажатие] Переключение между режимами.
[Короткое нажатие] Ввод цифровых значений.
[Короткое нажатие] Выбор функции.
[Длительное нажатие] Вызов функций.
Zero/Tare
[Короткое нажатие] Установка ноля или учет тары.
[Короткое нажатие] Ввод цифровых значений.
[Короткое нажатие] Выбор функции.
Cal
Юстировка.
Arrow
Стрелки можно использовать для перемещения курсора вместо
кнопок Function и Zero/Tare при настройке функций или вводе
цифровых значений.
Индика-
тор
(зелен.)
Stand by
Горит, если весы находятся в состоянии ожидания.
* Индикатор не горит при использовании аккумуляторной батареи.
Индика-
тор
(оранж.)
Sleep Горит при использовании спящего режима.
