9
3 Установка весов и проверка
3.1 Установка

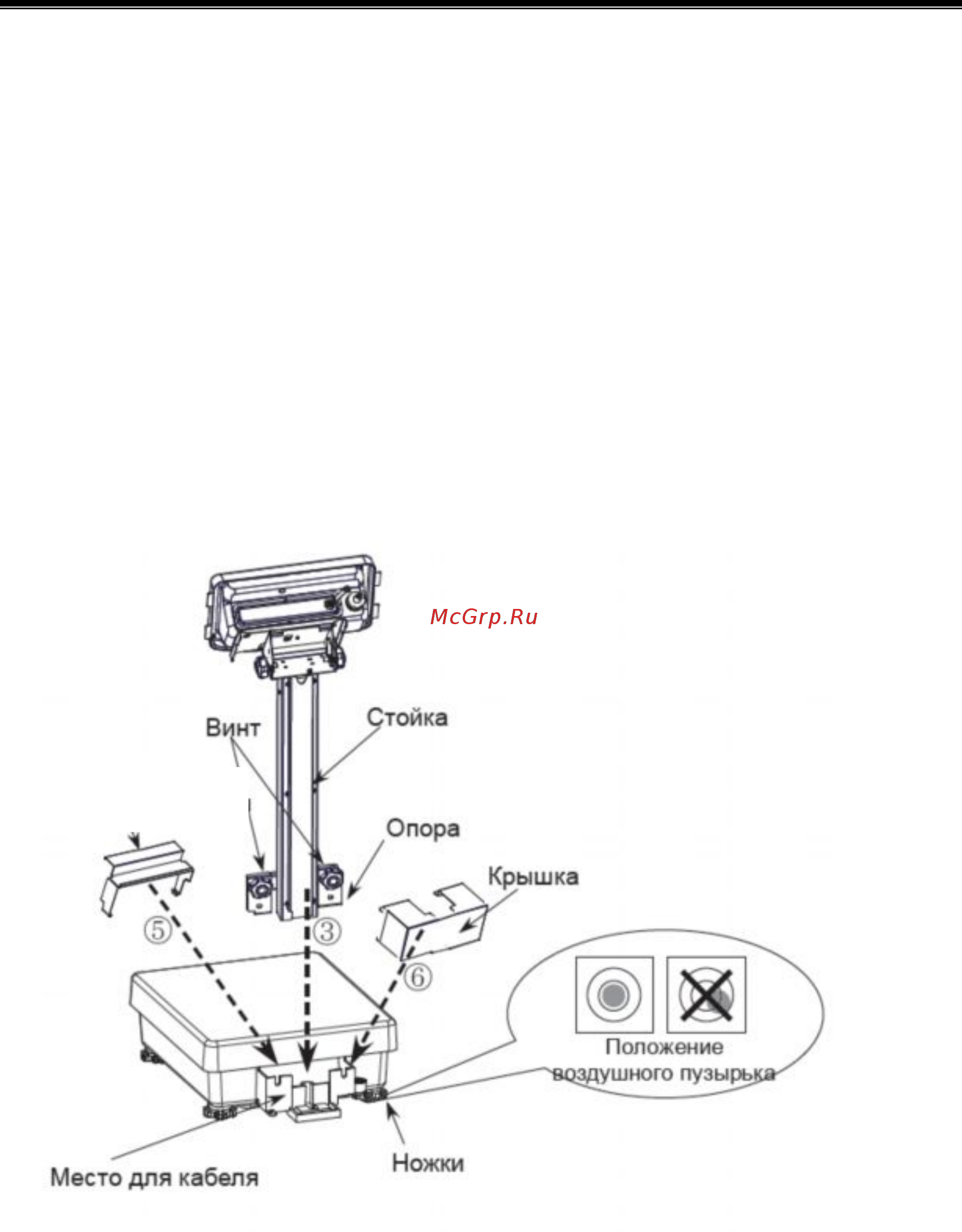

3.1.1 Процесс установки весов с терминалом на стойке
Снимите платформу весов.
Ослабьте два винта в нижней части стойки.
Установите стойку на весы.
Закрепите винты в нижней части стойки.
Сложите кабель в специально предусмотренном для этого месте. Установите крышку
кабеля.
Закройте свернутый кабель сверху специальной заглушкой.
Установите платформу.
Вращая ножки, отрегулируйте уровень весов.
Заглушка
