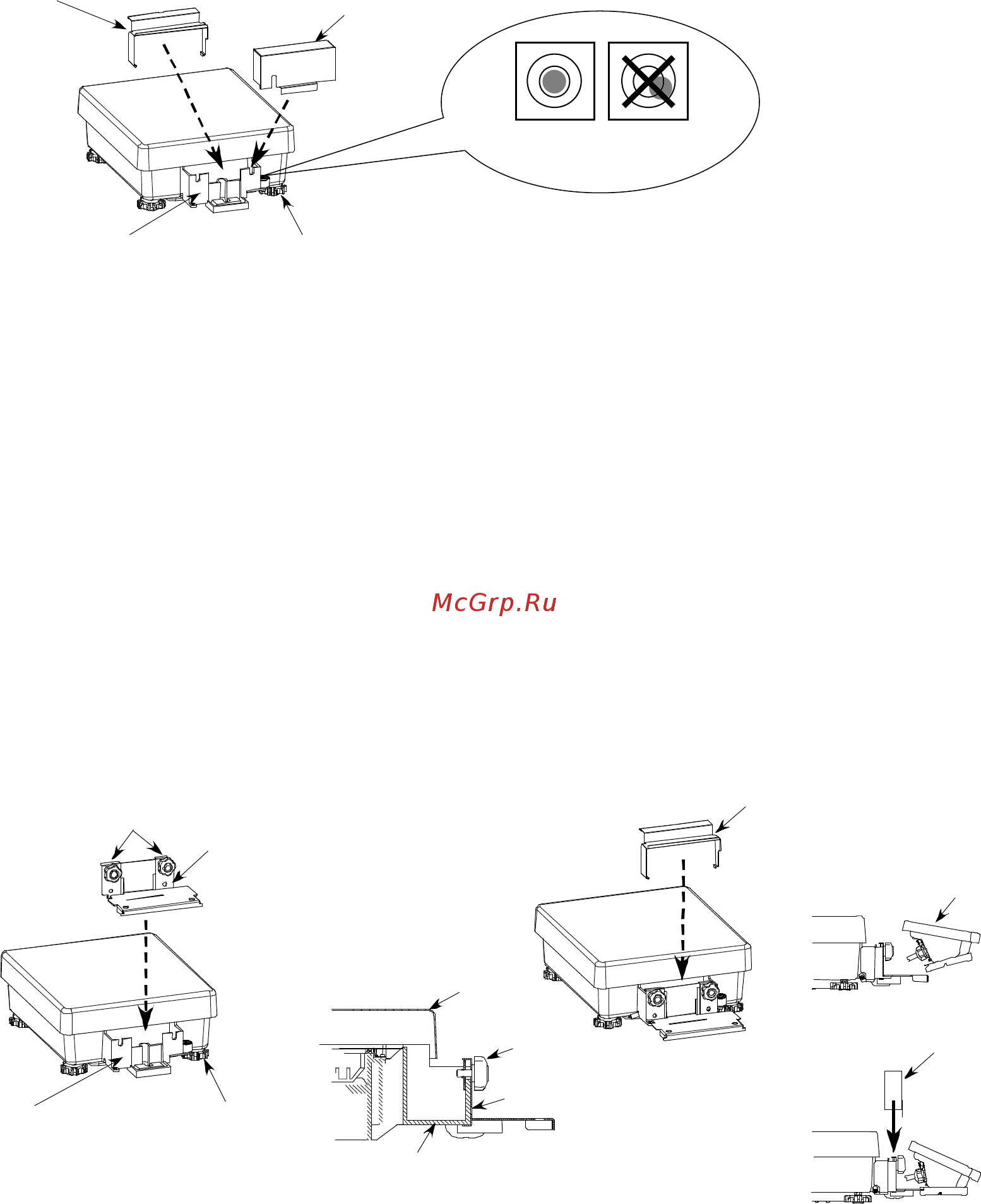

3.1.2 Процесс установки весов с выносным терминалом
Снимите платформу и весов.
Аккуратно откройте крышку и установите ее вертикально.
Установите крышку перед оболочкой, состыковав ее с заглушкой.
Установите платформу.
Вращая ножки, отрегулируйте уровень весов.
Монтаж терминала на весах
Снимите весовую платформу.
Ослабьте два винта в креплении терминала и установите его вертикально в оболочке
кабеля.
Закрепите винты.
Уложите кабель в оболочку, оставив свободный конец длиной примерно 15 см.
Аккуратно снимите заглушку и установите ее вертикально.
Установите терминал в крепление под наклоном.
Установите весовую платформу.
Установите крышку вертикально.
Вращая ножки, отрегулируйте уровень весов.
Положение
воздушного пузырька
Ножка
Оболочка кабеля
Крышка
Заглушка
Заглушка
Дисплей
Крышка
Винты
Оболочка
кабеля
Ножка
Крепление
дисплея
Платф.
Винт
Оболочка
кабеля
Опора
