29

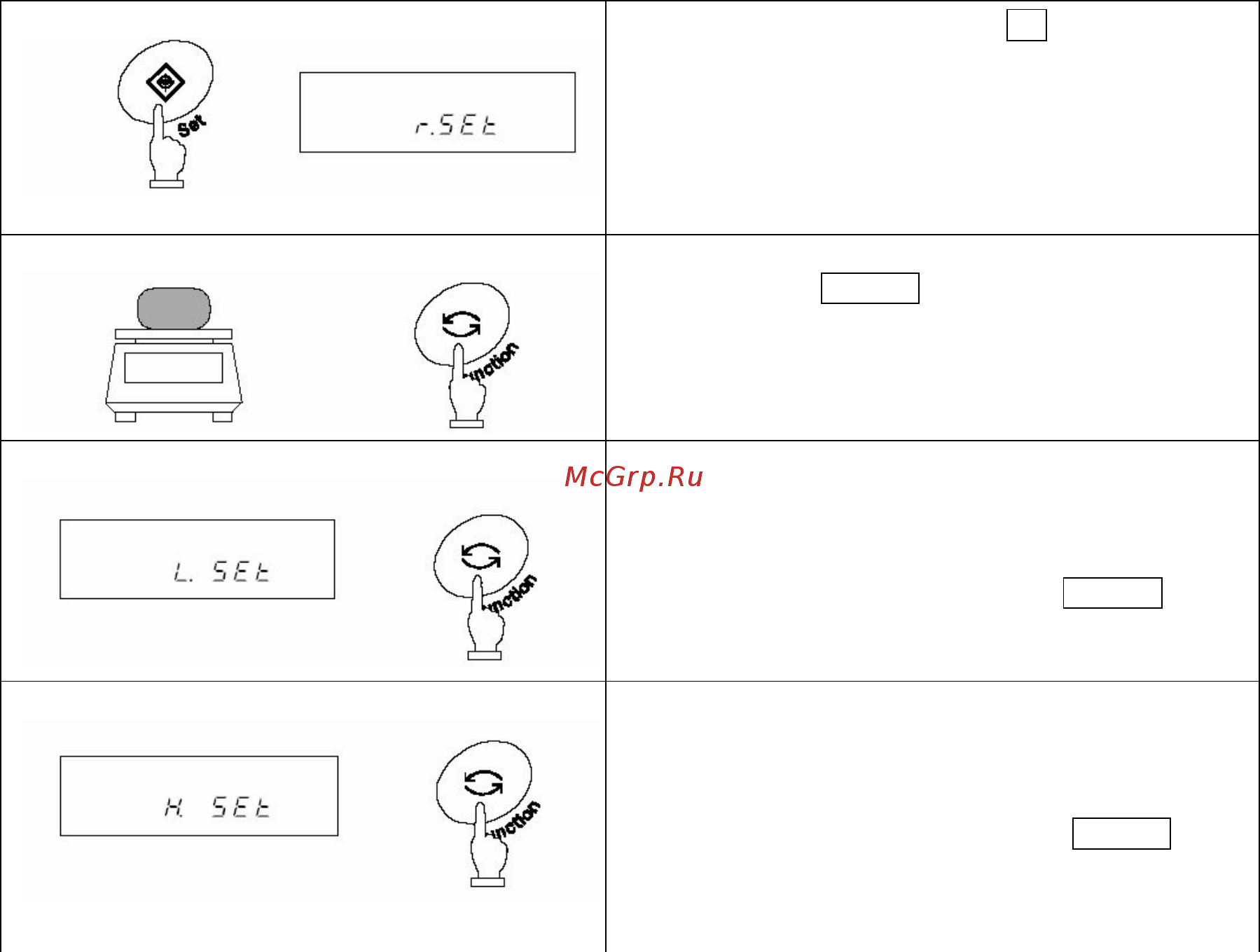

8.5 Сравнение по отклонению
8.5.1 Установка предельных значений с помощью образцов
1 Вход в установку пределов.
Нажмите и удерживайте кнопку Set , пока не
появится сообщение [r.SEt] . Отпустите кнопку.
На дисплее будет мигать текущее значение
эталонного веса.
2 Сохранение веса эталона.
Положите эталонный вес на платформу весов и
нажмите кнопку Function .
Когда эталонный вес сохранится, на дисплее
отобразится его значение.
3 Сохранение нижнего предела.
На дисплее появится сообщение [L SEt], и затем
отобразится текущее значение нижнего предела.
Положите на весы образец, соответствующий
нижнему пределу, и нажмите кнопку Function .
Нижний предел сохранен.
4 Сохранение верхнего предела.
На дисплее появится сообщение [H SEt], и затем
отобразится текущее значение верхнего предела.
Положите на весы образец, соответствующий
верхнему пределу, и нажмите кнопку Function .
Верхний предел сохранен, весы вернутся в режим
взвешивания.
* Для ввода трех или четырех пределов повторите шаги 3 – 4.
Сохраненные значения пределов отображаются как [L I. SEt] - [L 3. SEt] или [L 4. SEt].
