• Определите полярность управления штатной системой аварийной сигнализации от кнопки

включения/выключения;

• Если включение/выключение световой аварийной сигнализации происходит при подаче корот

ких импульсов +12 В на модуль аварийного освещения, соедините белый провод системы (вы

ход на габариты) с проводом управления включения/выключения штатного блока аварийной

сигнализации идущий от внутрисалонной кнопки управления аварийным сигналом, располо

женной в салоне автомобиля;

• Если включение/выключение световой аварийной сигнализации происходит при коротком за

мыкании на «массу» провода управления модулем аварийного освещения, соедините красный

провод с синей полосой (разъем N4) с «массой». Соедините белый провод системы (выход на га

бариты) с проводом управления включения/выключения штатного блока аварийной сигнализа

ции идущий от внутрисалонной кнопки управления аварийным сигналом, расположенной в са

лоне автомобиля.

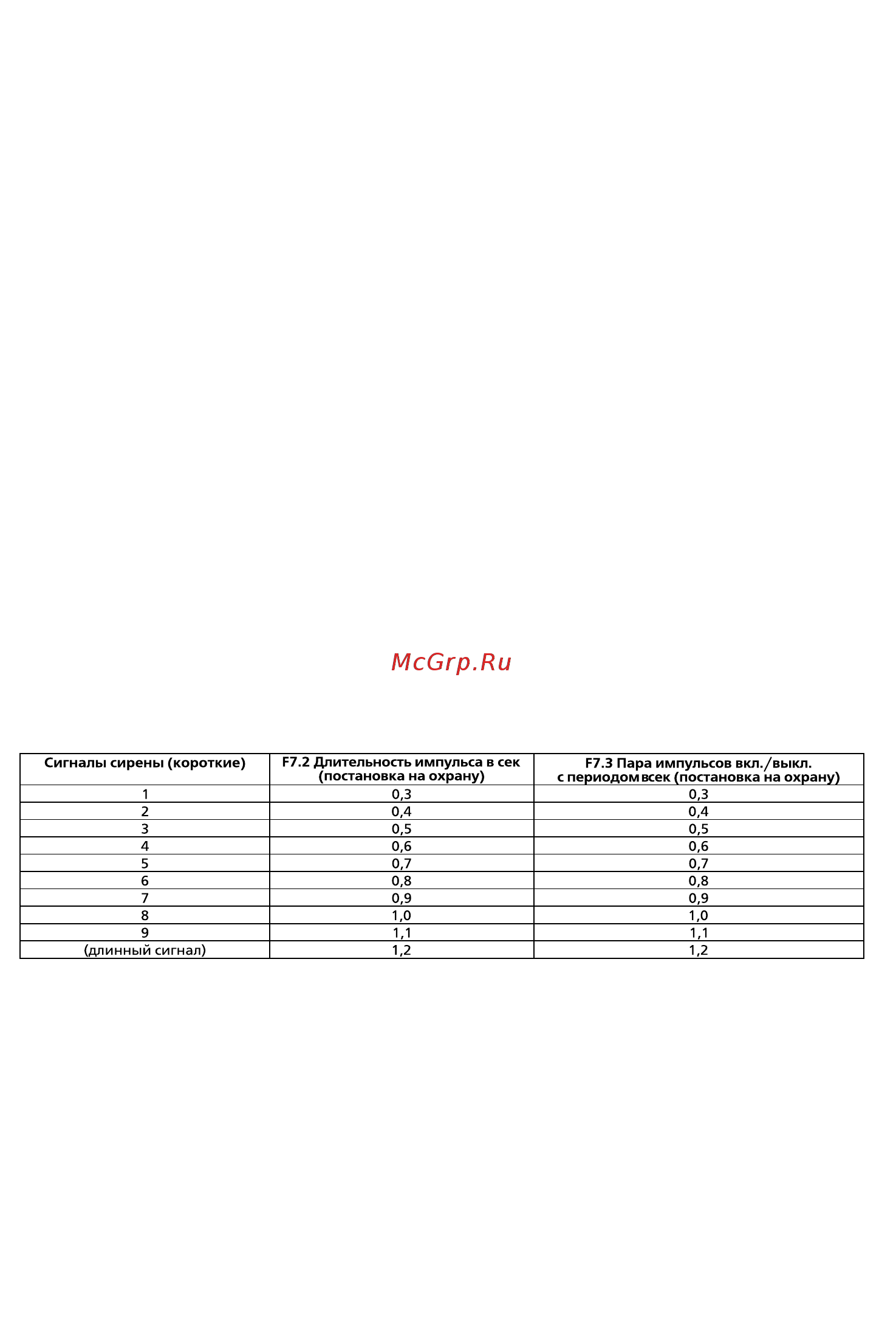

Канал управления светом (функция F7.2) — для авто со штатной световой аварийной сигнализа

цией с фиксируемой кнопкой — кнопка включена (утоплена) — аварийка работает. F7.2 — выдает им

пульс «Вкл./Выкл.» длительностью 0,3–1,2 сек с шагом 0,1 сек.

Канал управления светом (функция F7.3) — для авто со штатной световой аварийной сигнализацией с

не фиксируемой кнопкой — раз нажал — аварийка работает, второй раз нажал — аварийка выключена. F7.3

— выдает пару импульсов «Вкл./Выкл.» с периодами включения/выключения 0,3–1,2 сек с шагом 0,1 сек.

• Войдите в таблицу программирования.

• Выберите функцию, например, F7.2. Система подтвердит выбор функции двумя короткими зву

ковыми сигналами.

• Кнопка 2 («Снять с охраны») служит для уменьшения параметра, кнопка 3 (СН2) увеличивает

значение параметра по кругу (через длинный сигнал).

Например, нажмите кнопку 3 — Вы услышите количество сигналов, соответствующих новому зна

чению параметра (т. е. предыдущее время +0,1 сек). Нажмите кнопку 2 — Вы услышите количество

сигналов, соответствующих новому значению параметра (т. е. предыдущее время —0,1 сек). Количе

ство сигналов сирены соответствует времени в десятых секунды плюс 0,2 сек.

• Переход к следующей функции или выход из таблицы программирования запишет новое значе

ние в память системы.

Система ZX1070 будет управлять штатным модулем аварийной сигнализации с индикацией

1 вспышка Система поставлена на охрану

2 вспышки Система снята с охраны

3 вспышки Система находится на охране, но открыты дверь, капот или багажник автомобиля

4 вспышки Предупреждение о срабатывании системы при снятии с охраны

5 вспышек Поиск автомобиля на паркинге

В режиме охраны при работающем двигателе или при автоматически запущенным двигателе, сис

тема включает и выключает аварийную световую сигнализацию автоматически.
