10
Рисунок 2-3

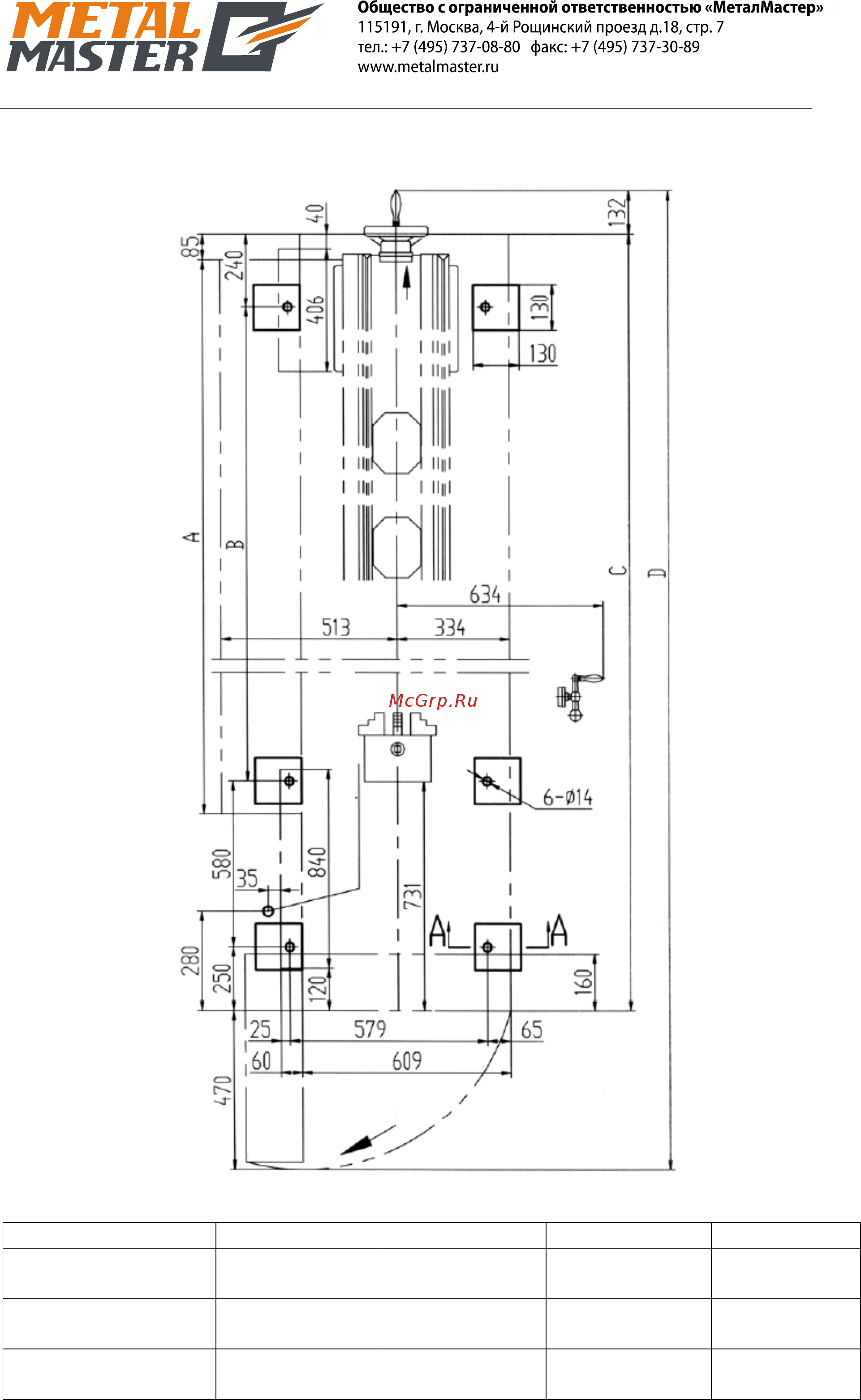

СХЕМА РАСПОЛОЖЕНИЯ И МОНТАЖНЫЕ ДИАГРАММЫ Z51xxx, Z56xxx
Крайнее положение задней бабки
Крайнее положение крышки сменной шестерни
A
B
C
D
расстояние между
центрами 1000 мм
1665
1296
2366
2968
расстояние между
центрами 1500 мм
2105
1746
2816
3418
расстояние между
центрами 2000 мм
2605
2246
3316
3918
Подвод электропитания
Содержание
- Деталей 1
- Руководство по 1
- Эксплуатации и перечень 1
- Содержание руководства по эксплуатации 3
- Технические характеристики 4
- 1 описание элементов конструкции 6
- Быстроходный прецизионный токарный станок 6
- 1 указания по распаковке 8
- 2 выгрузка станка 8
- Распаковка и монтаж 8
- 3 конструкция крепления фундамента 9
- 4 очистка 9
- 5 регулировка уровня 9
- 1 электропроводка 14
- 2 электрическое устройство 14
- 3 важные примечания 14
- Электрические цепи управления 14
- 1 знаки операций 18
- Пробный прогон 18
- 2 передачи и остановка главного шпинделя 19
- 3 выбор скорости главного шпинделя 19
- 4 вращение главного шпинделя в толчковом режиме 20
- 5 важность и методы регулировки уровня шпинделя 20
- 6 передачи и остановка коробки передач 21
- 7 управление коробкой передач 21
- 8 работа в ручном режиме 21
- 10 применение автоматической остановки подачи 22
- 11 применение автоматической остановки подачи в четырех позициях 22
- 9 применение автоматической подачи 22
- 12 применение задней бабки 23
- 1 привод ходового винта 24
- 2 нарезка резьбы 24
- 3 резьбоуказатель 24
- Другая резьба с 24
- Нарезка резьбы 24
- Таблица резьбы 24
- Четным 24
- Числом витков 24
- Таблица резьбы 25
- 4 таблица резьбы и подачи 26
- 1 смазка передней бабки 28
- 2 смазка в коробке передач и фартуке 28
- 3 справочная таблица по смазке других механизмов 28
- Передач работает в масляной ванне смазку рекомендуется менять каждые шесть месяцев 28
- Система смазки передней бабки обеспечивает подачу смазки разбрызгиванием в верхней части вокруг передней бабки имеются канавки обеспечивающие подачу потока смазки в подшипник шпинделя проходящего вдоль канавки а затем смазка стекает в нижнюю часть коробки при подаче смазки снимите колпачок с масломерного стекла чтобы слить отработанное смазочное масло используйте сливное отверстие расположенное в правой стороне внизу передней бабки при доставке станка необходимо внимательно проверить была ли заполнена передняя бабка смазкой или нет если нет залейте смазочное масло как показано на рисунке 6 4 чтобы гарантировать работу шестерен в оптимальных условиях замените смазочное масло после первого месяца работы а затем заменяйте его каждые два месяца 28
- Смазка 28
- Среднего уровня масломерного стекла долейте масло до достижения стандартного уровня 28
- Фартук также работает в масляной ванне если количество масла в фартуке ниже 28
- Чтобы обеспечить продолжительный срок службы шестерен и подшипников коробка 28
- 4 точки подачи смазки 29
- 1 передняя бабка 30
- Техническое обслуживание 30
- 2 фартук и суппорт 31
- 3 коробка передач 32
- 4 регулировка центрирования задней бабки 32
- 5 регулировка натяжения ремня 32
- 6 регулировка ремня педали тормоза 33
- 7 регулировка тормоза и микропереключателя 34
- 8 регулировка люфта ходового винта 34
- 9 техническое обслуживание насоса сож 34
- Патроны и монтаж патронов 35
- Разблокирования 35
- 1 проверка перед запуском мотора 36
- 2 проверка после запуска мотора 36
- Ежедневный осмот 36
- Профилактическое техническое обслуживание 36
- 3 предостережения во время эксплуатации 37
- 4 проверка после эксплуатации 37
- Ежемесячная проверка 37
- Еженедельная проверка 37
- Ежегодная проверка 38
- Проверка каждые полгода 38
- Поиск и устранение неполадок станка 39
- Список деталей узлов 42
- Метрическая 83
- Дюймовая 84
- Подвижный люнет 92
- Устройство скоростного перемещения 94
