Metalmaster Z51150 [35/95] Патроны и монтаж патронов

8. Патроны и монтаж патронов

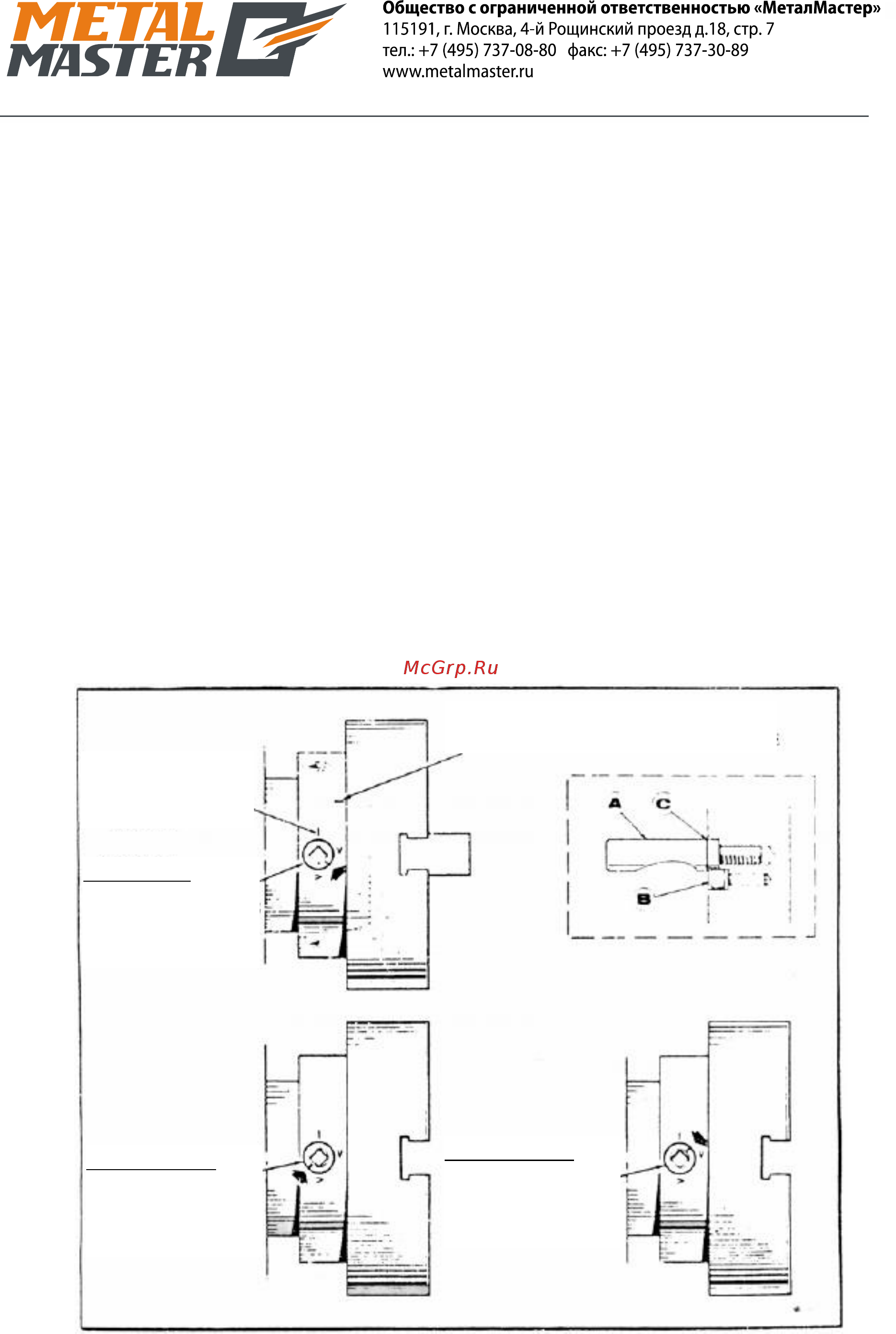

При установке патронов или планшайб сначала убедитесь, что шпиндель и конус патрона

тщательно очищены и что все кулачки зафиксированы в правильных положениях (см. Рис.).

При установке нового патрона может потребоваться переставить стопорные шпильки

кулачков (А). Для этого снимите стопорные винты с цилиндрической головкой и внутренним

шестигранником (B). Установите каждую шпильку так, чтобы гравированное кольцо (C)

было заподлицо с задней стороной патрона – с пазом, который совмещен с отверстием

стопорного винта.

Теперь установите патрон или планшайбу на торец шпинделя и поочередно затяните шесть

кулачков. После полной затяжки линия блокировки кулачка на каждом кулачке должна

находиться между двумя отметками «V» на торце шпинделя.

Если какой-либо из кулачков не затянут полностью в пределах этих отметок, снимите патрон

или планшайбу и снова отрегулируйте шпильку, как показано на рисунке. Вставьте и

затяните стопорный винт (B) в каждый штифт, прежде чем повторно установить патрон для

выполнения работы. На каждый правильно установленный патрон или планшайбу следует

нанести контрольную метку, которая совпадает с контрольной отметкой, выгравированной в

торце шпинделя.

Это поможет при последующей повторной установке. Не переставляйте патроны или

планшайбы между разными токарными станками, не проверяя правильность блокировки

кулачка.

Контрольная метка на торце

шпинделя

Метка

разблокирования

кулачка

Правильно

Кулачок

зафиксирован

между стрелками

Неправильно

Заверните штифт

на один оборот

Неправильно

Отверните штифт

на один оборот
