Baxi UBVT 200 SC [23/40] Схема только с контуром солнечной установки
![Baxi UBVT 200 SC [23/40] Схема только с контуром солнечной установки](/views2/1392204/page23/bg17.png)

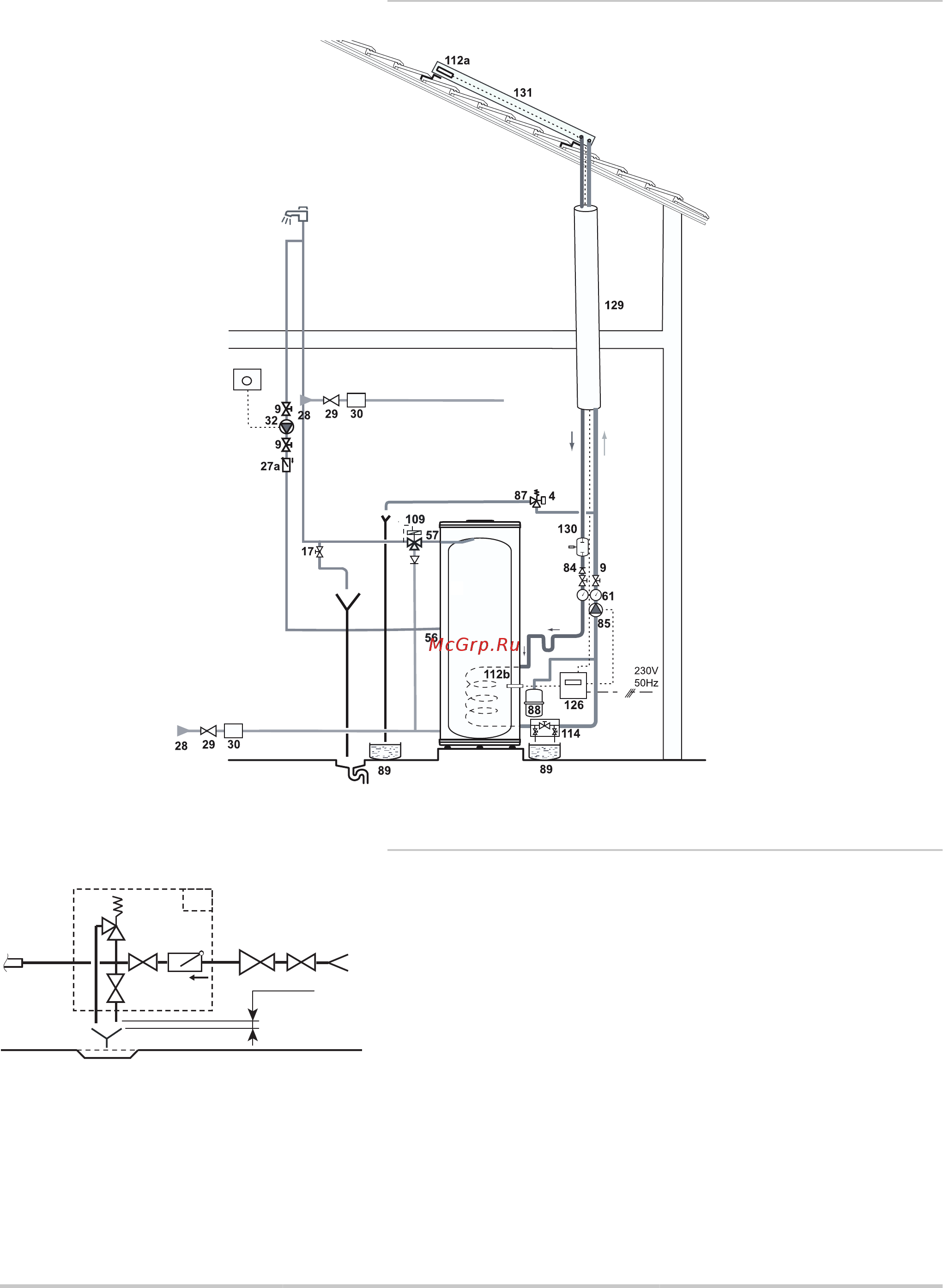

4.7.4. Схема только с контуром солнечной
установки
4.7.5. Группа безопасности (Для всех стран,
кроме Франции)
9
Отсечной вентиль
17
Сливной вентиль
27
Обратный клапан
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
d
Предохранительный клапан 7 бар
Германия : Предохранительный клапан - максимум
10 бар
M001673-B
L000370-A
d
(54)
2 cm
99 29
17
27
30
28
UBVT 200...400 SC UBVT 200...500 DC 4. Установка
01/12/2011 - 300027520-001-A
22
