Baxi UBVT 200 SC [34/40] Проверка и техническое обслуживание контура солнечной установки
![Baxi UBVT 200 SC [34/40] Проверка и техническое обслуживание контура солнечной установки](/views2/1392204/page34/bg22.png)

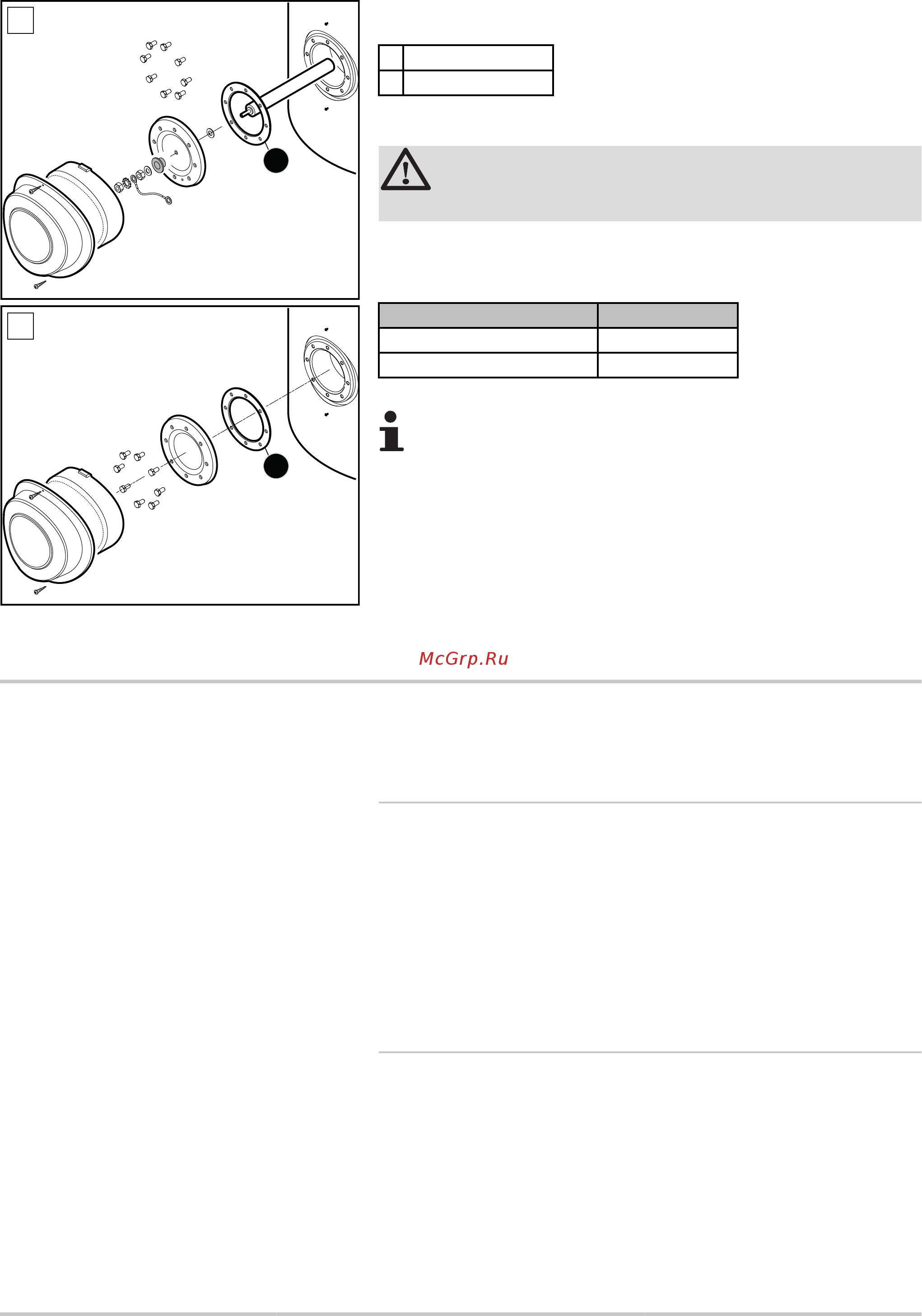

2. Заменить плоскую прокладку.
C
300L - 400L - 500L
D
200L
3. Установить все детали на место.
ВНИМАНИЕ
Использовать динамометрический ключ.
Затяжка винтов заглушки для чистки не должна быть излишне
сильной.
Прокладка
Усилие затяжки
Уплотнительная прокладка 6 Н•м +1/-0
Плоская прокладка 15 Н•м
Усилие приблизительно 6 Н•м дает торцовый
трубчатый ключ с короткой рукояткой и 15 Н•м дает
торцовый трубчатый ключ с длинной рукояткой.
4. После установки проверить герметичность бокового фланца.
5. Произвести ввод в эксплуатацию.
¼
См. раздел : "Операция ввода в эксплуатацию",
Страница 28.
6.7 Проверка и техническое обслуживание контура солнечной
установки
6.7.1. Операции, которые необходимо
выполнить
1. Проверить уровень теплоносителя.
2. Проверить защиту от замораживания.
3. Проверить давление в установке и в расширительном баке.
4. Теплоноситель более текучий, чем вода. Визуально
проверить герметичность всех соединений и прокладок.
5. Проверить работу установки.
6.7.2. Подпитка теплоносителем
¼ См. инструкцию по установке и техническому
обслуживанию для гидравлического блока солнечной установки.
C
2
L000386-A
D
2
L000387-A
6. Проверка и техническое обслуживание
UBVT 200...400 SC UBVT 200...500 DC
33
01/12/2011 - 300027520-001-A
