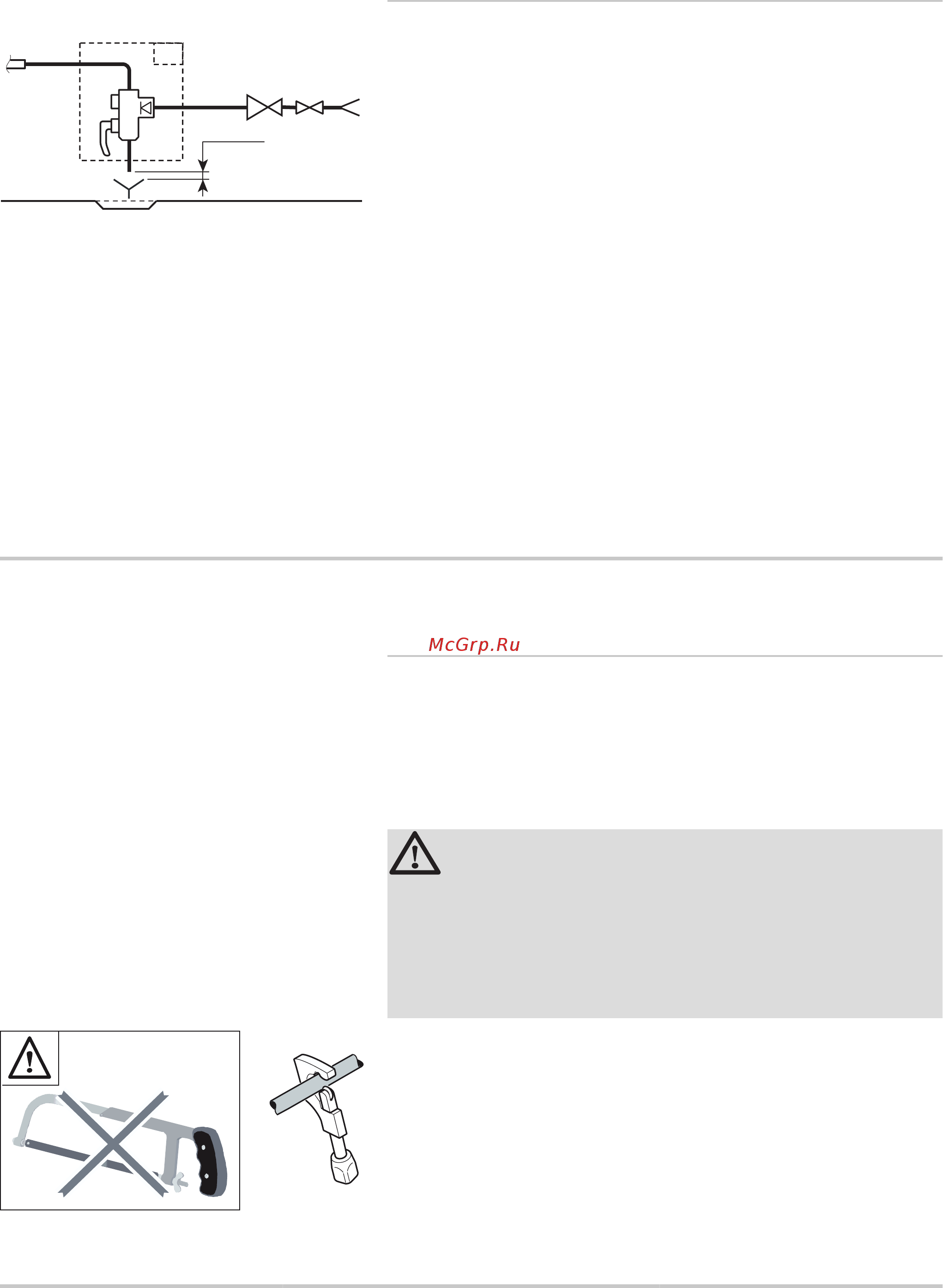

Baxi UBVT 200 SC [24/40] Гидравлическое подключение
![Baxi UBVT 200 SC [24/40] Гидравлическое подключение](/views2/1392204/page24/bg18.png)
4.7.6. Группа безопасности (Только для
Франции)
9
Отсечной вентиль
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
a
Ввод холодной воды со встроенным обратным
клапаном
b
Подсоединение к входу холодной воды
водонагревателя горячей санитарно-технической
воды
c
Запорный кран
d
Предохранительный клапан 7 бар
e
Отверстие для слива
4.8 Гидравлическое подключение
4.8.1. Первичный контур солнечной установки
¼ См. инструкцию по установке и техническому
обслуживанию для гидравлического блока солнечной установки.
n
Подключение
ВНИМАНИЕ
Пайка мягким припоем не разрешена.
Использование флюса способствует коррозии
отопительный установок, которые в качестве
теплоносителя используют пропиленгликоль. Во всех
случаях необходимо промывка внутренней части
трубопроводов.
4 Запрещено использовать ножовку по металлу.
4 Соединение труб при помощи компрессионного фитинга.
4 Пайка твёрдым припоем : Припой для твёрдой пайки без
флюса - в соответствии с DIN EN 1044, например, L-Ag2P
или L-CuP6.
4 Штуцерные соединения с накидной гайкой : Можно
использовать только те, которые устойчивы к гликолю, к
давлению (6 bar) и к температуре (-30 °C, 180 °C) (данные
производителя).
C000711-E
a
b
c
d
(54)
2 cm
e
28
9
30
29
M001756-A
4. Установка
UBVT 200...400 SC UBVT 200...500 DC
23
01/12/2011 - 300027520-001-A
