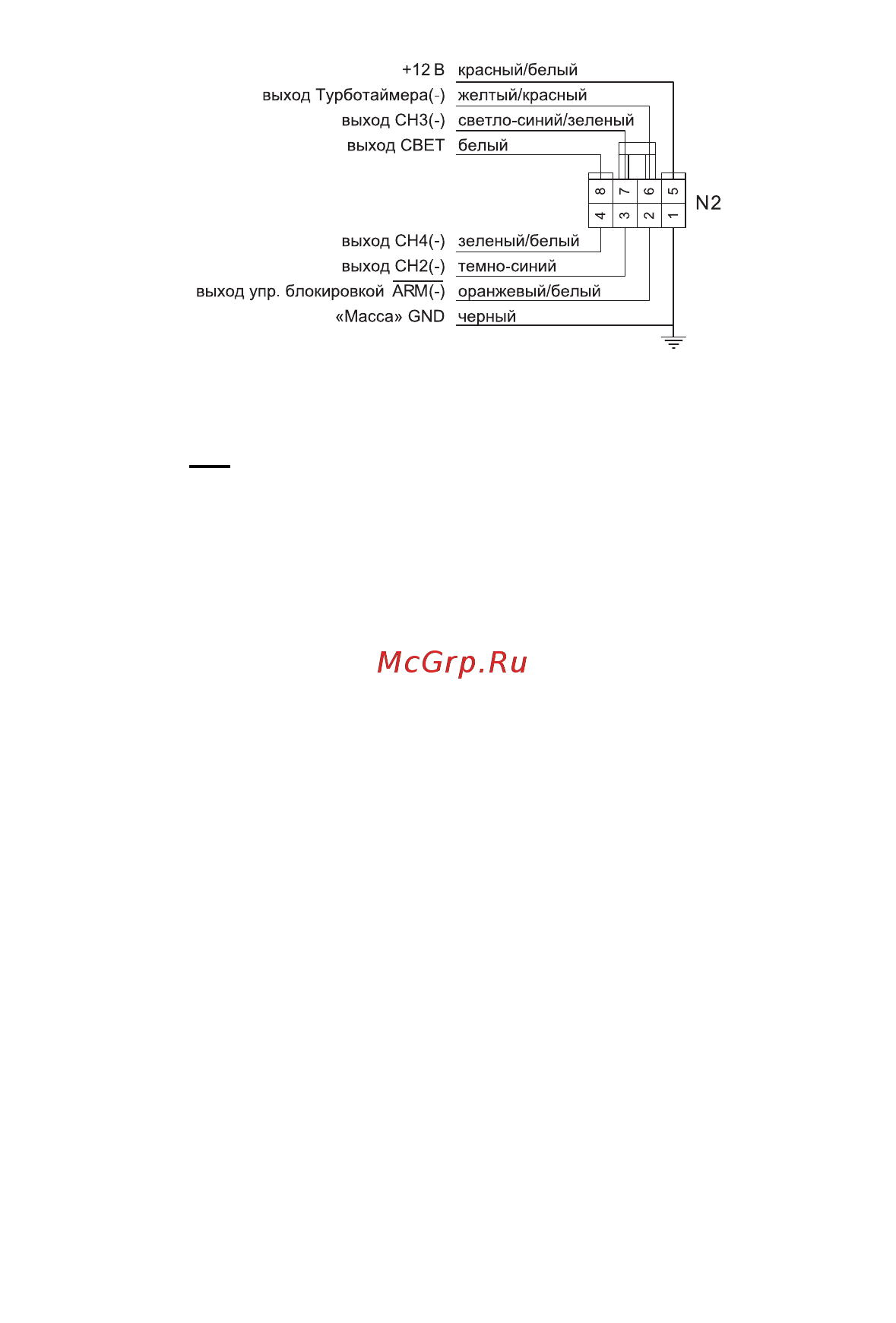

Описание функций проводов 8"контактного разъема системы N2

1 — «масса» (черный провод). Вход подачи питания («масса»). Подключите черный провод к «мас

се» (металлической детали кузова автомобиля).

2 — блокировка «ARM» (оранжевый провод с белой полосой). Выход сигнала отрицательной по

лярности 300 мА (когда система снята с охраны) — для управления нормально разомкнутым (НР) ре

ле блокировки, нормально замкнутым (НЗ) реле блокировки (требуется установка дополнительного

реле) или удаленными цифровыми реле блокировки R450 (с НЗконтактами), R350 (с НРконтакта

ми) производства PIT.

3 — канал «CH2»() (темносиний провод). Выход второго канала системы (CH2). Выход управле

ния по каналу CH2 представляет собой слаботочный выход 300 мА, поэтому он должен использовать

ся только для включения внешнего реле или эквивалентной нагрузки. Второй канал активируется сог

ласно выбранной функции F19 таблицы программирования. Этот канал можно использовать для:

• дистанционного открывания багажника автомобиля с программируемым временем работы канала;

• дистанционного управления таймерными устройствами при постановке системы на охрану F19.2,

например для управления стеклоподъемниками (импульсы программируемой длительности);

• управления различными устройствами триггерного типа. Программируемая функция «Триггер»

(управление выходом в любое время в любом состоянии системы (отключается при тревоге в ре

жиме охраны);

Для подачи управляющего сигнала на дополнительное устройство по каналу CH2 используйте бре

локипередатчики согласно табл. 1, команд управления системой, а также используйте таблицу прог

раммируемых функций для выбора требуемых параметров.

4 — канал «CH4»() (зеленый провод с белой полосой). Слаботочный канал управления различ

ными дополнительными устройствами, подключаемыми к системе (максимальный ток 300 мА), и

предназначен для управления обмоткой дополнительного реле или эквивалентной слаботочной наг

рузкой. Выход канала CH4 соединяется с «массой» в течение времени активации канала. Используй

те таблицу программируемых функций для выбора требуемых параметров СН4. Этот канал можно

использовать для:

• дистанционного управления таймерными устройствами при постановке системы на охрану —

F21.1 (импульсы программируемой длительности);

• дистанционного управления таймерными устройствами при снятии системы с охраны F21.2

(импульсы программируемой длительности);

• выход управления внешними устройствами автозапуска двигателя  импульс длительностью 1 сек.
