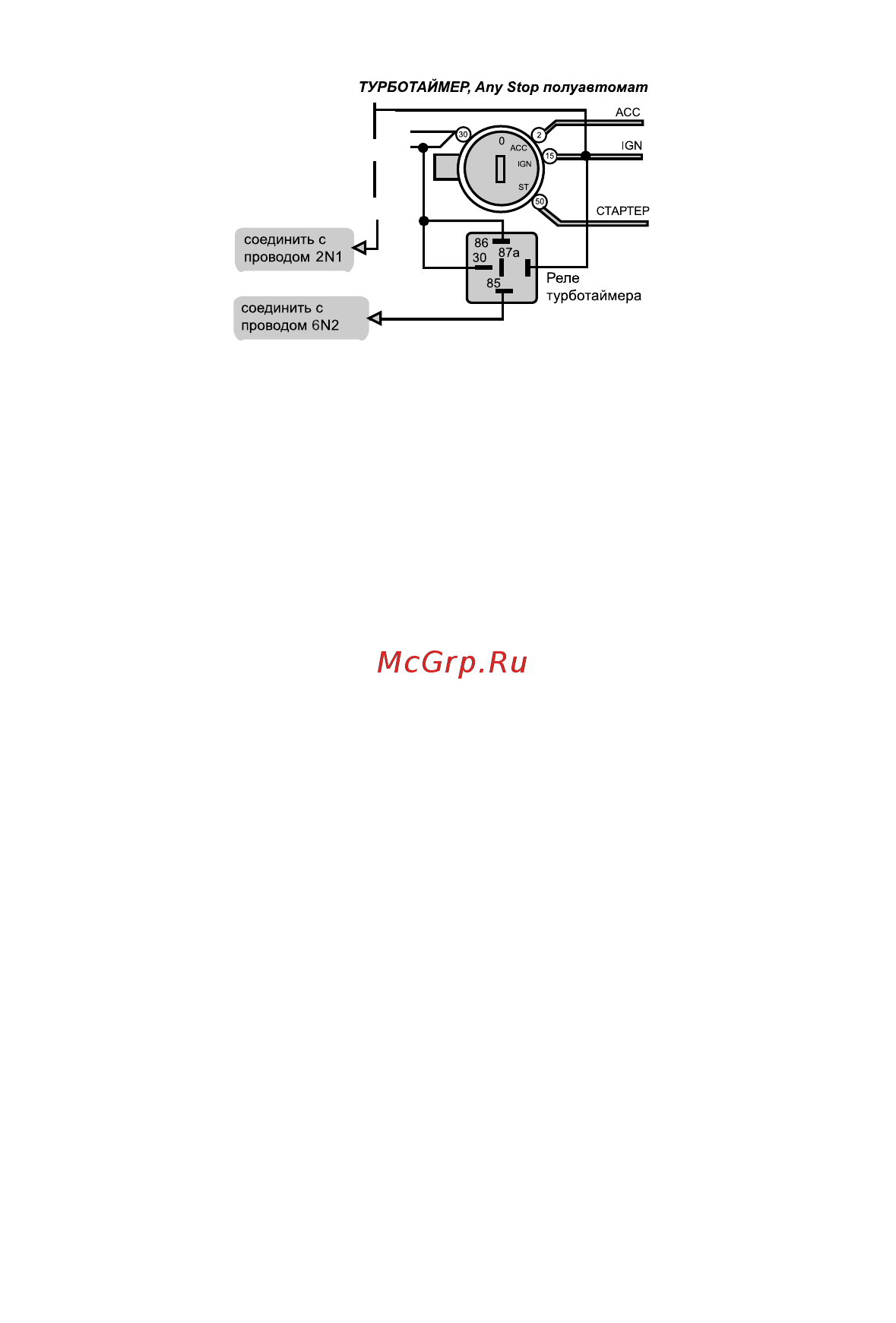

Схема включения турботаймера, поддержки зажигания без разрыва
провода зажигания автомобиля IGN_15 (полуавтомат)
Запуск турботаймера производится вручную. В этом случае, вход HB() (5N1 — стояночный тормоз)
управления запуском ТТ должен быть подключен к проводу стояночного тормоза автомобиля или до
полнительной кнопке, установленной в удобном месте, когда использование стояночного тормоза не
возможно (возможность примерзания тормозных колодок).
Если стояночный тормоз не включен, то при выключении зажигания ключом двигатель продолжа
ет работать неограниченное время (ожидание стояночного тормоза). Включение стояночного тормо
за активирует время задержки выключения двигателя по истечение которого двигатель выключится
автоматически. В любое время ТТ можно выключить командой экстренного выключения с брелока —
двойное нажатие кнопки СН2.
При запуске двигателя (включении зажигания автомобиля) с включенным стояночным тормозом тур
ботаймер переходит в режим ожидания (выключения стояночного тормоза) на неограниченное время.
Состояние стояночного тормоза не влияет на работу функции «Any Stop».
В режиме поддержки зажигания «Any Stop» без разрыва цепи зажигания (полуавтомат) функции
F4, F6 не работают.
В режиме полуавтомат функции F4 (пассивная постановка), F6 (автоматическая перепостановка)
не работают.
Установка антенного модуля
Очистите и обезжирьте место установки антенного модуля. Установите антенный модуль на лобовом
стекле автомобиля в таком месте, где он будет хорошо виден как с водительского сиденья, так и сна
ружи через стекло автомобиля. Светодиодный индикатор расположен в антенном модуле и состоит
из двух светодиодов. Светодиодный индикатор позволяет оценить состояние охранной системы и яв
ляется визуальным предупреждением для потенциальных грабителей и угонщиков.
Защита проводов системы
Всегда прокладывайте провода охранной системы в гофрированной трубке или защищайте их, обора
чивая по спирали изоляционной лентой. Закрепляйте жгуты проводов вдоль всей длины с помощью
кабельных стяжек. Надежное закрепление предотвратит попадание жгута на горячие поверхности
двигателя или острые движущиеся детали автомобиля, что может привести к повреждению изоляции
проводов системы.
