8
10.3. Фрезерование (Рис. 3, 4)
10.3.1. Установка и подача режущего инструмента в вертикальном направлении станины станка
производится вращением рычага вертикальной подачи шпиндельной бабки (25). Глубина подачи
контролируется по линейке (5).
10.3.2. Для того, чтобы управлять рычагом вертикальной подачи шпиндельной бабки (25), необходимо
произвести расцепление полумуфт движением рычага вертикальной подачи шпиндельной бабки (25) в
направлении от шпиндельной бабки (9), .
10.3.3.
Более точная установка и подача режущего инструмента в вертикальном направлении станины
станка производится с помощью вращения лимба подачи и контроля глубины точной обработки (14).
Глубина подачи контролируется по шкале лимба подачи и контроля глубины точной обработки (14), цена
одного деления = 0,025 мм.
10.3.4. Для того, чтобы управлять лимбом подачи и контроля глубины точной обработки (14),
необходимо
произвести зацепление полумуфт движением рычага вертикальной подачи шпиндельной бабки (25) в
направлении к шпиндельной бабке (9),.
10.3.5. Для установки шпиндельной бабки (9) в фиксированном положении, необходимо повернуть рычаг
фиксации вертикальной подачи шпиндельной бабки (26) по часовой стрелке до определённого усилия.
10.3.6. Установка и подача заготовки в продольном направлении стола (2) производится вращением
маховика продольной подачи стола
(21). Фиксированное положение устанавливается рычагом фиксации
продольной подачи стола. Расстояние подачи контролируется по шкале нониуса маховика продольной
подачи стола (21). Цена одного деления – 0,02 мм.
10.3.7. Установка и подача заготовки в поперечном направлении стола (2) производится вращением
маховика поперечной подачи стола (19). Фиксированное положение устанавливается рычагом фиксации
поперечной подачи стола (23).
Расстояние подачи заготовки контролируется по шкале
нониуса маховика поперечной подачи стола (19);
цена одного деления – 0,02 мм.
10.3.8. Для перемещения и установки ограничителя нижнего положения шпиндельной бабки (9)
необходимо повернуть рычаг фиксации ограничителя нижнего положения шпиндельной бабки (27) против
часовой стрелки, переместив ограничитель нижнего положения шпиндельной бабки (3). Рычаг фиксации
ограничителя нижнего положения шпиндельной бабки (27), поверните до определённого усилия в обратном
направлении
.
10.3.9. Обнуление лимбов (14,19,21) производится вращением от руки соответствующего лимба до
совмещения риски с нулевой отметкой лимба.

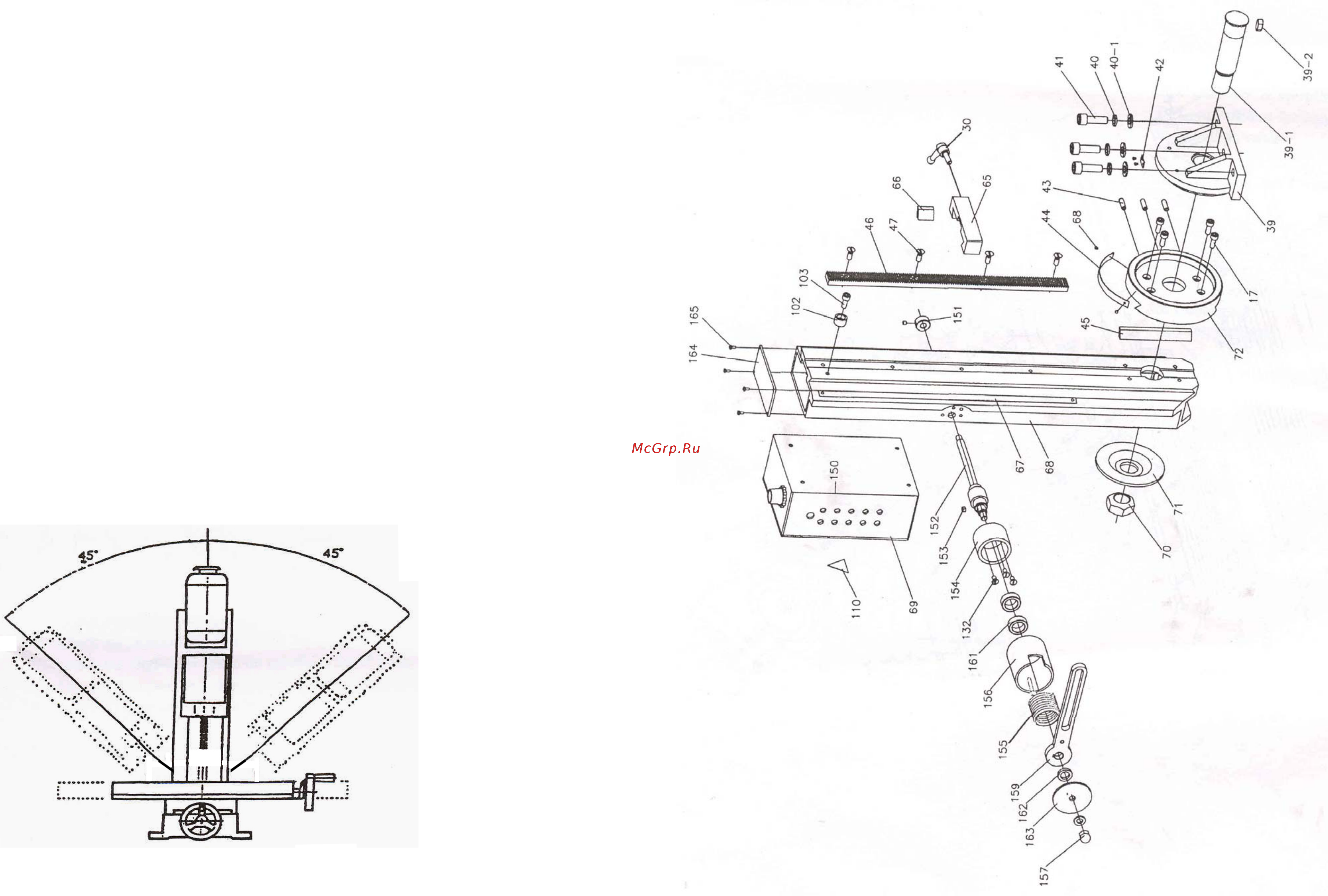

10.4. Фрезерование под углом (Рис. 3, 4, 7)
Рис.7
10.4.1. Установка и регулировка производится только при выключенном двигателе.
10.4.2. Придерживая стойку шпиндельной бабки (4), ослабьте фиксирующую гайку положения стойки
шпиндельной бабки (29).
10.4.3. Установите стойку шпиндельной бабки (4) на необходимый угол наклона по шкале установки наклона
стойки шпиндельной бабки (28).
10.4.4. Удерживая стойку шпиндельной бабки (4) в заданном положении, затяните фиксирующую гайку
положения стойки
шпиндельной бабки (29) до определённого усилия.
10.4.5. Фрезерование выполняется по п.10.3.
10.5. Сверление.
10.5.1. Кроме фрезерных операций данный станок можно использовать как сверлильный.
10.5.2. Установка и перемещение заготовки относительно сверла выполняется согласно п.10.3.
13
