9.3. Регулировка поперечной подачи стола
9.3.1. .Регулировка поперечной подачи стола выполняется также как регулировка продольной подачи стола (см.
п. 9.1). Регулировочные винты находятся на станине (1), Рис.3.
9.4. Регулировка маховика поперечной подачи стола
9.4.1. Подача стола должна осуществляться равномерно и плавно, лимб (34), Рис.6, должен поворачиваться вместе
с маховиком.
9.4.2. В случае возникновения затруднения
движения, проверьте, возможно, между сопряженными поверхностями
попала стружка. Отвинтите винт (33) , закрепляющий маховик (19), снимите маховик (19) и лимб со шкалой (34),
Рис.6.
9.4.3. Очистите узел и соберите в обратном порядке.
9.5. Регулировка маховика продольной подачи стола
9.5.1. Регулировка маховика продольной подачи стола выполняется также как и регулировка маховика поперечной
подачи стола (см. п. 9.4.).

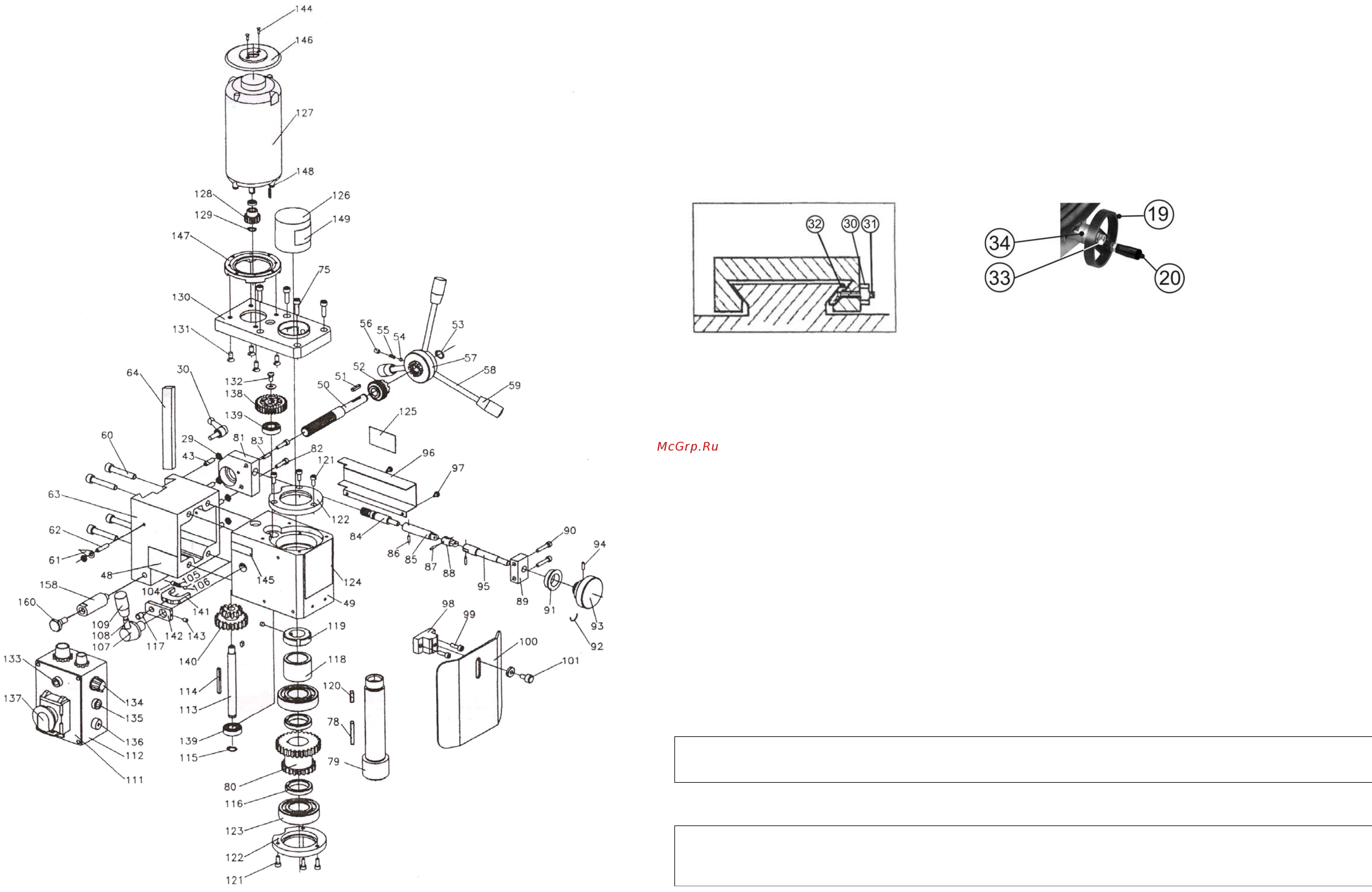

Рис.5
Рис.6
10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
10.1. Подготовка к работе (Рис. 3, 4)
10.1.1. Убедитесь, что станок отключен.
10.1.2. Перед включением станка убедитесь в том, что рычаг переключения скорости в диапазоне «высокая/низкая»
(8) находится в положении «низкая», ручка регулятора скорости (13) находится в крайнем положении против
часовой стрелки.
10.1.3. Проверьте наличие и исправность всех
деталей станка.
10.1.4. Установите и укрепите на столе станка (2) заготовку при помощи зажимов, адаптеров или тисков.
10.1.5. Проверьте надежность закрепления патрона (24).
10.1.6. Установите и закрепите в патроне (24) необходимый режущий инструмент.
10.1.7. Маховиком поперечной подачи стола (19) отведите режущий инструмент достаточно далеко от заготовки.
10.1.8. Зафиксируйте положение стола (2) поворотом по часовой стрелке рычага фиксации
поперечной подачи стола
(23).
10.1.6. Уберите инструменты и все препятствия вокруг станка
10.2. Включение (Рис. 3)
10.2.1. Вставьте электрическую вилку шнура питания станка в розетку с напряжением 220 вольт.
10.2.2. Для включения фрезерного станка необходимо установить рычаг переключения скорости в диапазоне
«высокая/низкая» (8) в положение «низкая».
10.2.3. Поверните ручку (13) регулятора скорости по часовой стрелке. После
щелчка вращение ручки соответствует
увеличению частоты вращения двигателя.
10.2.4. Станок должен поработать 5 минут, за время которых скорость шпинделя необходимо повысить до
максимальной.
10.2.5. Убедитесь, что все элементы станка надежно закреплены и работают равномерно и правильно.
10.2.6. Выключите станок, дождитесь полной остановки электродвигателя.
ПРЕДУПРЕЖДЕНИЕ: СТУПЕНЧАТОЕ ПЕРЕКЛЮЧЕНИЕ СКОРОСТИ «ВЫСОКАЯ–НИЗКАЯ» ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ НЕИЗБЕЖНО ПРИВЕДЕТ К ПОЛОМКЕ ШЕСТЕРЕН. ПЕРЕКЛЮЧАЙТЕ СКОРОСТИ ТОЛЬКО ПОСЛЕ
ПОЛНОЙ ОСТАНОВКИ ЭЛЕКТРОДВИГАТЕЛЯ.
10.2.7. Установите ручку (8) в положение «Высокая скорость». Повторите п.п. 10.2.3. – 10.2.5.
ВНИМАНИЕ! ИСТОЧНИК ПИТАНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СТАНКА ИМЕЕТ ФУНКЦИЮ АВТОМАТИЧЕСКОЙ
ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ. ЕСЛИ ПОДАЧА СЛИШКОМ БЫСТРАЯ ИЛИ СВЕРЛЕНИЕ СЛИШКОМ ГЛУБОКОЕ,
СТАНОК ОСТАНОВИТСЯ И ЗАГОРИТСЯ ЖЕЛТАЯ ЛАМПОЧКА. ВЫКЛЮЧИТЕ РЕГУЛЯТОР СКОРОСТИ И
ВКЛЮЧИТЕ СНОВА. СТАНОК ЗАРАБОТАЕТ, И ЖЕЛТАЯ ЛАМПОЧКА АВТОМАТИЧЕСКИ ПОГАСНЕТ
