3. Установить новый вкладыш и дать ему

зафиксироваться.

4. Смонтировать упор (63) для заготовки.

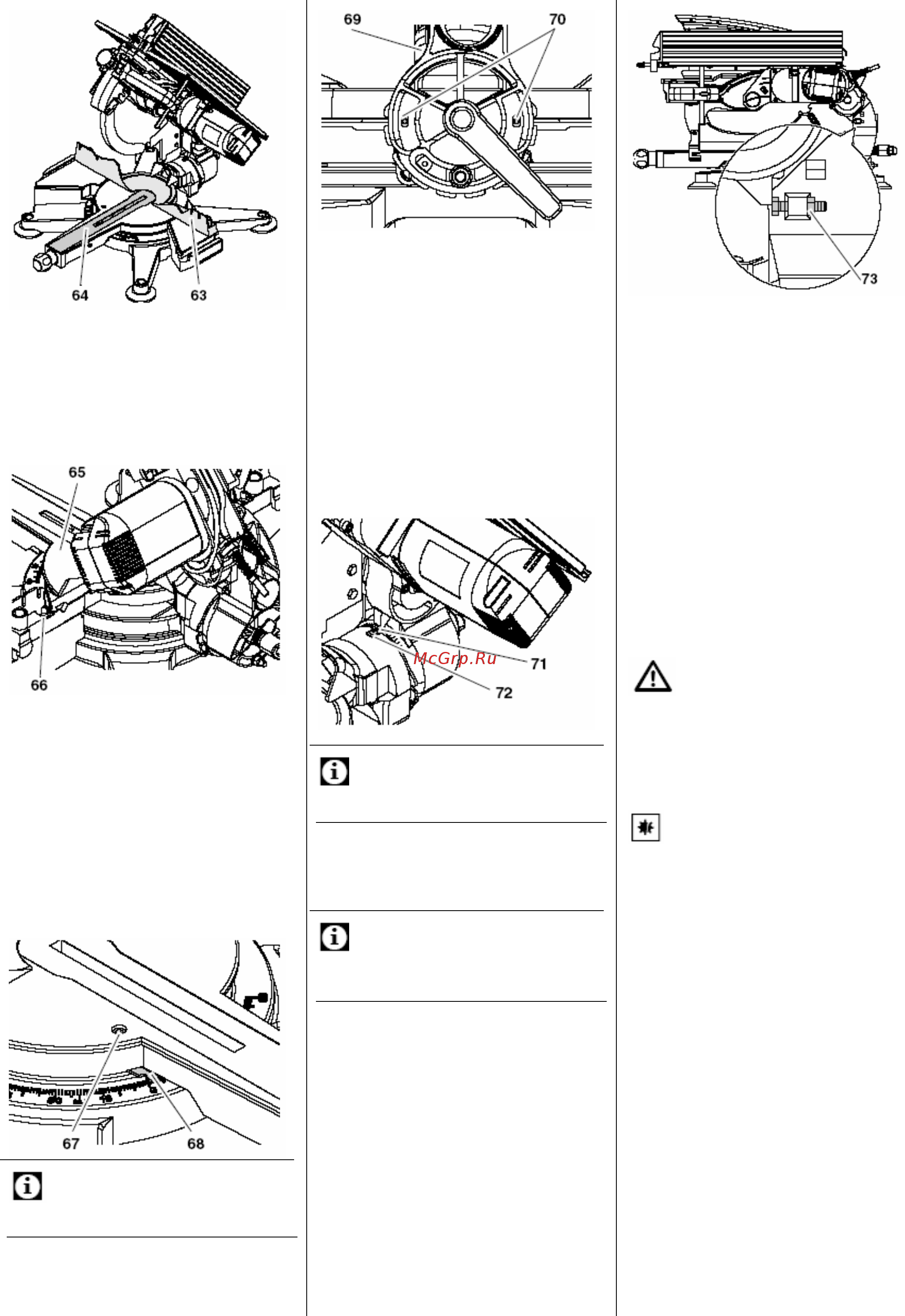

9.4 Юстировки

Юстировка упора для заготовки

1. Ослабить крепежные винты (66) упора

для заготовки.

2. Выровнять упор для заготовки так,

чтобы он находился точно под прямым

углом к плоскости пильного диска (при

этом поворотный круг (65) должен быть

зафиксирован в положении 0

3. Затянуть винты крепления упора для

заготовки.

Юстировка указателя угла скоса

1. Вращением винта (67) с внутренним

шестигранником переместить указа-

тель (68) так, чтобы показываемое

значение совпало с установленной

фиксированной позицией поворотного

круга.

Указание:

Поворотный круг фиксируется в угловых

положениях 0

, 15

, 22,5

, 30

, 45

и 60

Юстировка фиксированных позиций угла

наклона

1. Зафиксировать поворотный кронштейн

(69) в позиции 0

2. Ослабить примерно на один оборот

два винта (70) с внутренним шести-

гранником, находящихся с задней сто-

роны станка (для получения доступа к

указанным винтам может потребовать-

ся вытянуть и повернуть установочный

рычаг для регулировки наклона).

3. Выровнять поворотный кронштейн так,

чтобы пильный диск находился точно

под прямым углом к плоскости

пово-

ротного круга.

4. Затянуть два винта (70) с внутренним

шестигранником с задней стороны

станка.

5. Ослабив винт (72), сдвинуть указатель

(71) в положение, при котором показы-

ваемое значение совпадает с установ-

ленной фиксированной позицией пово-

ротного кронштейна.

Указание:

Поворотный кронштейн фиксируется в угло-

вых положениях 0

, 22,5

и 45

Юстировка ограничителя глубины

Ограничитель глубины представляет собой

упор, ограничивающий глубину погружения

пильного диска в прорезь вкладыша нижнего

стола.

Указание:

Ограничитель глубины нуждается в юсти-

ровке в том случае, когда пильный диск со-

прикасается со столом.

1. Ослабить контргайку (73) ограничителя

глубины.

2. Отрегулировать положение ограничи-

теля глубины таким образом, чтобы

пильный диск погружался в прорезь

вкладыша до соприкосновения с огра-

ничителем.

3. Затянуть контргайку ограничителя

глубины.

4. Опустить дисковую пилу до соприкос-

новения с ограничителем глубины и

проверить возможность свободного

вращения пильного диска в таком по-

ложении.

9.5 Очистка станка

Щеткой или пылесосом

очистить от опилок и

пыли

− механизмы перемещения,

− элементы управления,

− вентиляционное отверстие на корпусе

электродвигателя,

− пространство под вкладышем нижнего

стола.

9.6 Хранение станка

Опасность!

• Храните станок в условиях, исклю-

чающих его несанкционированное

использование.

• Примите меры, исключающие полу-

чение травмы в результате контакта

с находящимся на хранении стан-

ком.

Внимание!

• Нельзя хранить незащищенный ста-

нок на открытом воздухе или в ус-

ловиях повышенной влажности.

• Принимайте во внимание допусти-

мые условия окружающей среды

(см. "Технические характеристики").

9.7 Обслуживание

Перед каждым включением

• Удалять опилки пылесосом или при

помощи кисти.

• Контролировать сетевой кабель и вил-

ку на предмет

отсутствия поврежде-

ний; при выявлении повреждений не-

обходимо поручить замену дефектных

деталей электрику.

• Контролировать все подвижные части

на предмет возможности свободного

их перемещения во всем предусмот-

ренном диапазоне.

• Контролировать промежуток между

пильным диском и распорным клином –

он должен составлять 3 – 8 мм.

1 раз в месяц (при ежедневной эксплуа-

тации)

•

Контролировать состояние и натяже-

ние приводного ремня, при необходи-

мости подтягивать ремень.

Через каждые 300 часов работы
