Metabo KGT 300 (103300000) [6/14] Соединение с электросетью

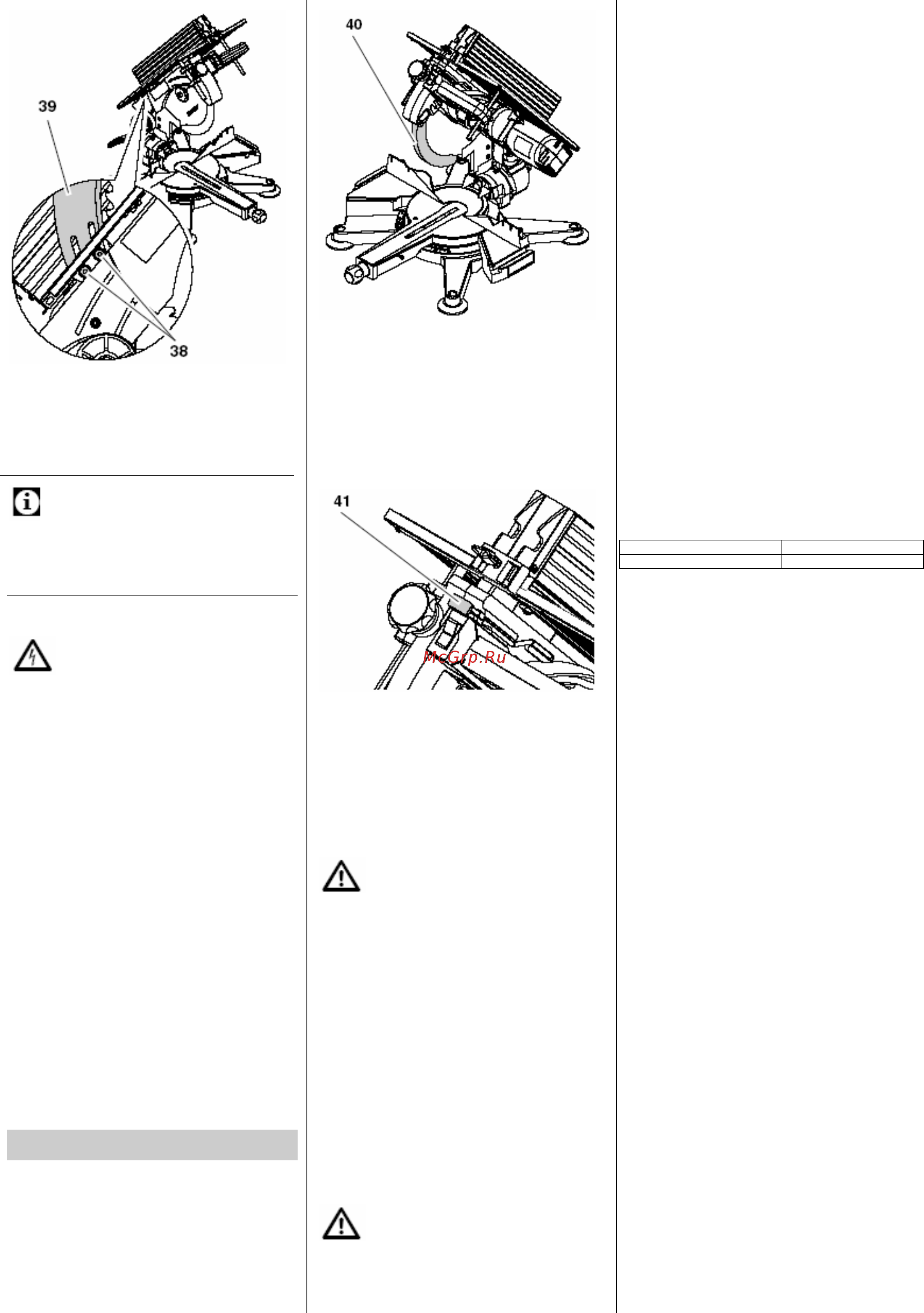

4. Выровнять распорный клин (39) в же-

лаемом положении: расстояние между

внешним краем пильного диска и клином

должно лежать в пределах от 3 до 8 мм.

5. Затянуть винты (38) с внутренним шести-

гранником.

Указание:

Если распорный клин установлен в верхнем

положении, то параллельный упор может

быть закреплен над кожухом только при

перемещенном вверх верхнем столе.

6.5 Соединение с электросетью

Опасность – электриче-

ское напряжение!

• Эксплуатируйте станок только в

сухом месте.

• Присоединяйте станок только к ис-

точнику электропитания, удовле-

творяющему следующим требова-

ниям (см. также "Технические харак-

теристики"):

− напряжение и частота сетевого

напряжения соответствуют па-

раметрам, приведенным на

фирменной табличке станка;

− цепь защищена автоматом за-

щитного отключения

, рассчитан-

ным на ток повреждения 30 мА;

− штепсельные розетки смонтиро-

ваны надлежащим образом, за-

землены и проверены.

• Прокладывайте сетевой кабель так,

чтобы он не мешал во время работы

и не мог быть случайно поврежден.

• Оберегайте сетевой кабель от воз-

действия тепла и агрессивных жид-

костей, а также от

соприкосновения

с острыми кромками.

• В качестве удлинительного кабеля

используйте только кабель с рези-

новой изоляцией и достаточным се-

чением проводов (3 х 1,5 мм

• Вынимая вилку из штепсельной

розетки, не тяните ее за кабель.

7. Эксплуатация в режиме торцовочно-

усорезной пилы

7.1 Защитные приспособления

Подвижный кожух

Подвижный кожух (40) ограждения пильного

диска защищает оператора от случайного

прикосновения к пильному диску и разбра-

сываемых опилок.

Подвижный кожух должен во всех случаях

самопроизвольно возвращаться в свое ис-

ходное положение: когда дисковая пила

отклоняется вверх, пильный диск должен

быть закрыт им по всей окружности.

Предохранительный фиксатор

Предохранительный фиксатор (41) блокиру-

ет дисковую пилу в верхнем положении и

препятствует освобождению подвижным

кожухом пильного диска.

Предохранительный фиксатор освобождает-

ся нажатием. После этого появляется воз-

можность опускания дисковой пилы, при

этом защитный кожух освобождает пильный

диск.

По окончании пропила (когда дисковая пила

возвращается в верхнее исходное положе-

ние) подвижный кожух вновь блокируется

предохранительным фиксатором.

7.2 Наладка

Опасность!

Перед наладкой станка (сменой режима):

1. отключите станок,

2. вытащите вилку из штепсельной

розетки,

3. дождитесь полной остановки пиль-

ного диска.

1. Перевести станок в транспортное со-

стояние.

2. Полностью переместить верхний стол

вверх (до соприкосновения с кожухом)

и затянуть фиксирующие винты для

регулировки высоты стола.

3. Установить параллельный упор над

кожухом

и затянуть его крепление.

4. Освободить фиксатор для транспорти-

ровки и отклонить дисковую пилу

вверх.

5. Удалить боковое ограждение.

7.3 Выполнение работ

Опасность!

• Перед выполнением работ контро-

лируйте исправность

− подвижного кожуха,

− предохранительного фиксато-

ра.

• Пользуйтесь средствами индивиду-

альной защиты.

• Занимайте правильное рабочее по-

ложение:

− спереди, со стороны нахожде-

ния элементов управления,

− лицом к станку,

− рядом с плоскостью вращения

пильного диска.

• Существует опасность защемления

При изменении наклона дисковой

пилы или ее отклонении не просо-

вывайте руку в область нахождения

шарнира! Крепко держите дисковую

пилу во время ее опускания.

• При выполнении работ используй-

те:

− дополнительную опору – при

распиловке длинных загото-

вок, отрезанные части которых

упали бы в ее отсутствие со

стола;

− установку

для отсасывания

стружки.

• При распиловке заготовок малых

размеров пользуйтесь дополни-

тельным упором.

• В процессе распиловки постоянно

прижимайте заготовку к столу и не

перекашивайте ее.

• Не затормаживайте пильный диск

боковым нажимом на него. Блоки-

рование пильного диска угрожает

несчастным случаем.

Выполнение прямых пропилов

Максимальное сечение заготовки (мм):

Ширина (прим

.) 170

Высота (прим.) 100

Исходное положение:

− дисковая пила поднята вверх;

− поворотный круг находится в положе-

нии 0

, его фиксирующий винт затянут;

− угол наклона поворотного кронштейна

дисковой пилы по отношению к верти-

кали составляет 0

, установочный ры-

чаг для регулировки наклона затянут.

Распиловка заготовки:

1. Прижать заготовку к упору для заготов-

ки.

2. Включить станок (нажатием на верх-

нюю часть выключателя) и нажать на

предохранительный фиксатор.

3. Удерживая дисковую пилу за ручку,

медленно опускать ее вниз до упора. В

процессе распиловки следует прижи-

мать дисковую пилу

к заготовке лишь с

таким усилием, при котором не проис-

ходит значительного снижения частоты

вращения вала электродвигателя.

4. Полностью распилить заготовку в один

прием.

5. Дать дисковой пиле медленно пере-

меститься в исходное (верхнее) поло-

жение.

6. Выключить станок (нажатием на ниж-

нюю часть выключателя), если не на-

мечается немедленная обработка

сле-

дующей заготовки.

Косая распиловка

При косой распиловке заготовка разрезается

под углом к ее задней опорной кромке.
